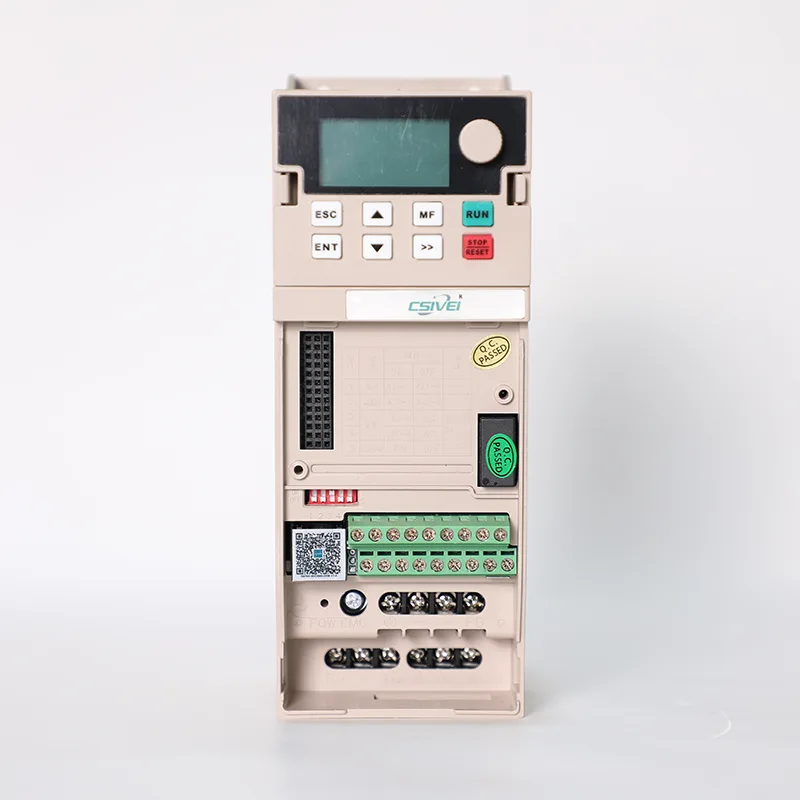

CSIVEI फैक्ट्री का उच्च प्रदर्शन 1 चरण 3 चरण आउट 11kw पंप इन्वर्टर तीन चरण सौर पंपिंग सिस्टम के लिए एक कॉम्पैक्ट, उच्च दक्षता समाधान है। इसमें 99% तक ट्रैकिंग दक्षता के साथ एमपीपीटी एल्गोरिदम शामिल है, जो बैटरी के बिना सौर सरणियों से सीधे कनेक्शन को सक्षम बनाता है। ड्राइव वी/एफ और वेक्टर नियंत्रण दोनों का समर्थन करता है, जो कम विकिरण के तहत भी सुचारू पंप स्टार्टअप सुनिश्चित करता है। अंतर्निहित सुरक्षा कार्यों में ओवर-वोल्टेज, अंडर-वोल्टेज, ओवर-करंट, ड्राई-रन और पाइप फटने का पता लगाना शामिल है। IP20 संलग्नक अगल-बगल माउंटिंग की अनुमति देता है। छोटे खेतों की सिंचाई, बगीचे के फव्वारे और दूरदराज के क्षेत्रों में जल हस्तांतरण के लिए आदर्श। CSIVEI आसान कमीशनिंग के साथ विश्वसनीय प्रदर्शन प्रदान करता है।
| नमूना | 3 चरण में 1 चरण आउट 11 किलोवाट पंप इन्वर्टर |
| इनपुट वोल्टेज | AC,1PH,220V(-15%)~240V(+10%) |
| AC,3PH,380V(-15%)~440V(+10%) | |
| रेटेड आवृत्ति | 50/60हर्ट्ज़ |
| आवृति सीमा | ±5%(47.5~63हर्ट्ज) |
| आउटपुट वोल्टेज | 0-आउटपुट वोल्टेज |
| आउटपुट आवृत्ति | 0.1~500Hz |
| उच्चतम आवृत्ति | वेक्टर नियंत्रण：0~500Hz |
| वी/एफ नियंत्रण：0~500HZ | |
| वाहक आवृत्ति | 0.8KHz~8KHz |
| वाहक आवृत्ति को लोड विशेषताओं के अनुसार स्वचालित रूप से समायोजित किया जा सकता है | |
| इनपुट आवृत्ति संकल्प | डिजिटल सेटिंग：0.01Hz |
| सिमुलेशन सेटिंग：अधिकतम आवृत्ति x 0.025% | |
| नियंत्रण विधि | एसवीसी ओपन-लूप वेक्टर नियंत्रण |
| वी/एफ ओपन-लूप गति नियंत्रण | |
| आरंभिक टॉर्क | 0.5हर्ट्ज/150%(एसवीसी) |
| गति सीमा | 1:100(एसवीसी) |
| गति स्थिरता सटीकता | ±0.5%(एसवीसी) |
| अधिभार क्षमता | 150%रेटेड करंट：60s，170%रेटेड करंट：12s，190%रेटेड करंट：1.5s |
| टोक़ वृद्धि | स्वचालित टॉर्क बूस्ट; मैनुअल टॉर्क बूस्ट: 0.1%~30.0% |
| वी/एफ वक्र | तीन विधियाँ：1.रैखिक；2.मल्टीफ़ोकल；3.पावर-प्रकार वी/एफ वक्र |
| वी/एफ पृथक्करण | 2 विधियाँ：पूरी तरह से अलग；अर्ध-पृथक |
| त्वरण और मंदी वक्र | रैखिक या एस-वक्र त्वरण और मंदी के तरीके। 0.0~6500.0s की समय सीमा के साथ दो प्रकार के त्वरण और मंदी के समय |
| डीसी ब्रेक लगाना | डीसी ब्रेकिंग आवृत्ति：0.00Hz~अधिकतम आवृत्ति |
| ब्रेकिंग समय：0.0s~36.0s | |
| ब्रेक ऑपरेशन वर्तमान मान：0.0%~100.0% | |
| जॉग नियंत्रण | जॉग फ़्रीक्वेंसी रेंज: 0.00Hz से अधिकतम फ़्रीक्वेंसी। जॉग त्वरण और मंदी का समय: 0.0s से 6500.0s |
| अंतर्निहित पीआईडी | यह आसानी से एक प्रक्रिया नियंत्रण बंद-लूप नियंत्रण प्रणाली प्राप्त कर सकता है |
| ए.वी.आर | जब ग्रिड वोल्टेज बदलता है, तो यह स्वचालित रूप से एक स्थिर आउटपुट वोल्टेज बनाए रख सकता है। |
| टॉर्क सीमित और नियंत्रण | बार-बार ओवरकरंट ट्रिप को रोकने के लिए ऑपरेशन के दौरान "खुदाई" की विशेषताएं स्वचालित रूप से टॉर्क को सीमित करती हैं |
ग्रामीण सामुदायिक जल आपूर्ति के लिए डिज़ाइन किया गया, यह वीएफडी उन पंपों को शक्ति प्रदान करता है जो बोरहोल, नदियों या जलाशयों से पानी उठाकर ऊंचे भंडारण टैंकों या प्रत्यक्ष वितरण नेटवर्क तक पहुंचाते हैं। सिस्टम स्वचालित रूप से संचालित होता है: जब सौर ऊर्जा पर्याप्त होती है, तो पंप टैंक को भर देता है; जब टैंक भर जाता है, तो ड्राइव स्लीप मोड में चली जाती है, जिससे यांत्रिक जीवन सुरक्षित रहता है। गाँव के जल कियोस्क, स्कूल जल प्रणालियों और स्वास्थ्य क्लिनिक आपूर्ति के लिए आदर्श। बिल्ट-इन पीआईडी ऊंचे टैंकों में निरंतर दबाव सुनिश्चित करता है, जबकि एमपीपीटी एल्गोरिदम बादल वाले दिनों में भी सौर पैनलों से अधिकतम बिजली निकालता है। यह समाधान डीजल या ग्रिड पर निर्भरता के बिना पीने और स्वच्छता के लिए स्वच्छ, कम लागत वाला पानी प्रदान करता है।
सौर जल प्रणालियों में पंप को क्षति से बचाना महत्वपूर्ण है। CSIVEI 1 फेज़ इन 3 फेज़ आउट 11kw पंप इन्वर्टर में पंप-विशिष्ट सुरक्षा का एक व्यापक सूट शामिल है:
● ड्राई-रन सुरक्षा - वर्तमान, बिजली, या वैकल्पिक प्रवाह सेंसर पर नज़र रखता है; जल स्रोत समाप्त होने पर पंप बंद कर देता है और एक व्यवस्थित अंतराल के बाद स्वचालित रूप से पुन: प्रयास करता है।
● पाइप फटने / कम प्रवाह का पता लगाना - पाइप के टूटने या रिसाव का संकेत देने वाले अचानक करंट गिरने का पता लगाता है, बाढ़ को रोकने के लिए बंद कर देता है।
● अति-वर्तमान और अधिभार संरक्षण - रेत, स्केलिंग, या बीयरिंग विफलता के कारण पंप को ज़्यादा गरम होने से रोकता है।
● अंडर-वोल्टेज और ओवर-वोल्टेज शटडाउन - अस्थिर सौर इनपुट से ड्राइव और मोटर की सुरक्षा करता है।
● एंटी-रिवर्स सिंचाई - जब पंप बंद हो जाता है, तो पानी के बैकफ्लो को रोकने के लिए एक चेक वाल्व को नियंत्रित किया जा सकता है जो मोटर को पीछे की ओर घुमाता है।
ये सुरक्षा पंप जीवन को बढ़ाती हैं, रखरखाव के दौरे को कम करती हैं, और दूरस्थ सौर प्रतिष्ठानों में विश्वसनीय जल वितरण प्रदान करती हैं।
Q1: क्या इस ड्राइव में रिमोट मॉनिटरिंग के लिए अंतर्निहित वाई-फाई या सेल्युलर है?
उत्तर: ड्राइव में RS485 मॉडबस RTU पोर्ट है। वायरलेस मॉनिटरिंग सक्षम करने के लिए, एक बाहरी गेटवे (उदाहरण के लिए, CSIVEI क्लाउडबॉक्स) जोड़ें जो वाई-फ़ाई, ईथरनेट या 4G के माध्यम से कनेक्ट होता है। गेटवे CSIVEI क्लाउड या तृतीय-पक्ष प्लेटफ़ॉर्म पर डेटा अपलोड करता है।
Q2: क्या मैं बैटरी के बिना सीधे सौर पैनलों से पंप चला सकता हूँ?
उत्तर: हाँ. CSIVEI 1 फेज़ इन 3 फेज़ आउट 11kw पंप इन्वर्टर को सीधे सौर-से-पंप संचालन के लिए डिज़ाइन किया गया है। यह पंप के लिए पैनल से वेरिएबल डीसी को स्थिर एसी में परिवर्तित करने के लिए एमपीपीटी का उपयोग करता है। जब सौर ऊर्जा पंप की सीमा से अधिक हो जाती है तो ड्राइव स्वचालित रूप से शुरू हो जाती है और अपर्याप्त होने पर बंद हो जाती है, जिससे मोटर की सुरक्षा होती है।
Q3: क्या मुझे पैनल और ड्राइव के बीच डीसी ब्रेकर की आवश्यकता है?
उत्तर: हां, सुरक्षा और कोड अनुपालन के लिए डीसी रेटेड सर्किट ब्रेकर या फ़्यूज्ड डिस्कनेक्ट अनिवार्य है। CSIVEI अधिकतम DC करंट के 1.25x आकार के 2-पोल DC ब्रेकर की अनुशंसा करता है।
Q4: मैं निरंतर दबाव मोड कैसे सेट करूं?
ए: 4‑20mA प्रेशर ट्रांसमीटर को एनालॉग इनपुट AI1 से कनेक्ट करें। पैरामीटर P.00 = 1 (PID मोड) सेट करें। फिर P.77 (इंजीनियरिंग इकाइयों) में लक्ष्य दबाव सेट करें। ड्राइव सौर भिन्नता की परवाह किए बिना उस दबाव को बनाए रखने के लिए पंप की गति को समायोजित करेगा।
Q5: इस सौर VFD का अपेक्षित जीवनकाल क्या है?
उ: उचित स्थापना (साफ, सूखा, तापमान सीमा के भीतर) के साथ, ड्राइव आम तौर पर 10-15 साल तक चलती है। इलेक्ट्रोलाइटिक कैपेसिटर गर्म वातावरण में तेजी से पुराने होते हैं - परिवेश को 40 डिग्री सेल्सियस से नीचे रखने से जीवन बढ़ जाता है। कूलिंग फैन को हर 5-7 साल में बदलने की आवश्यकता हो सकती है।
यह प्रणाली 3 वर्षों तक दोषमुक्त रही है, जिससे सामुदायिक स्वास्थ्य और आर्थिक गतिविधि में बदलाव आया है।
