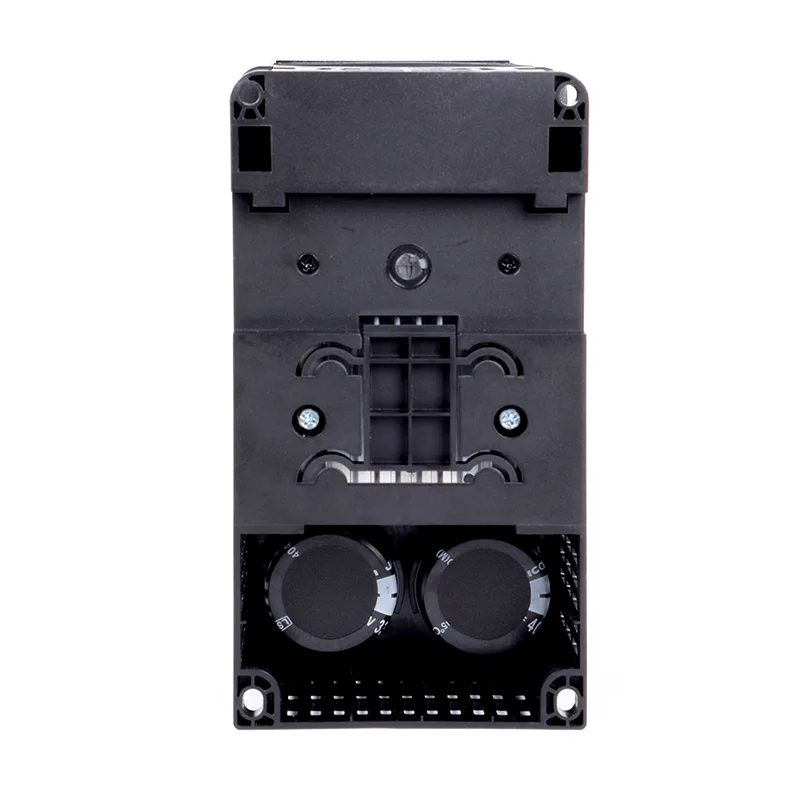

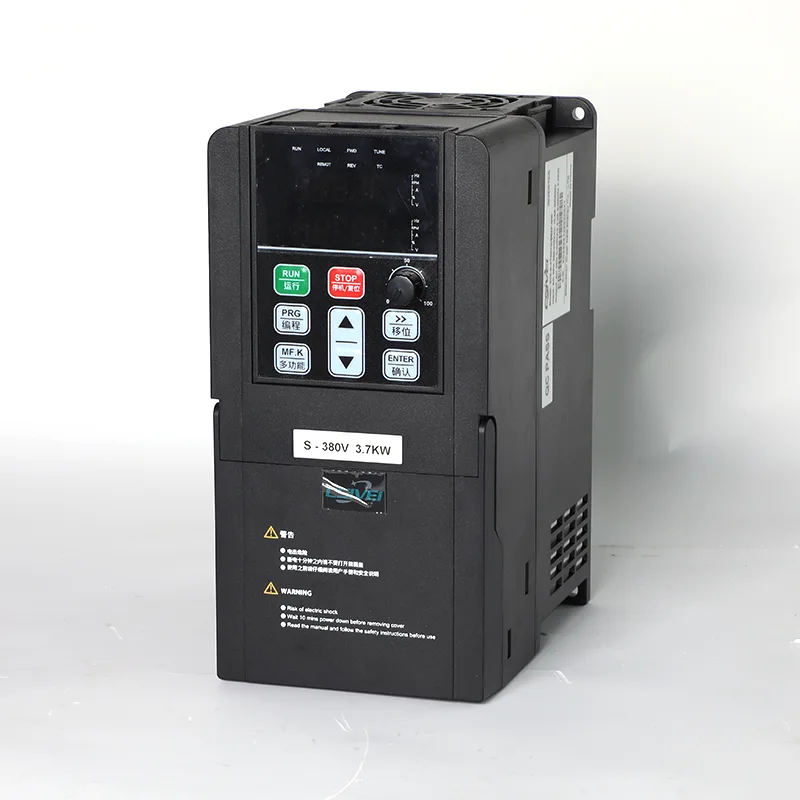

280KW VFD जल उपचार प्रणाली

CSIVEI 280KW VFD जल उपचार प्रणाली एक उच्च क्षमता वाली ड्राइव है जिसे अल्ट्रा-हैवी औद्योगिक अनुप्रयोगों के लिए इंजीनियर किया गया है। बड़े कंप्रेसर, एक्सट्रूडर, माइन होइस्ट और उच्च-शक्ति पंपों के लिए डिज़ाइन किया गया, यह ड्राइव बेजोड़ प्रदर्शन और विश्वसनीयता प्रदान करता है। हाई स्टार्टिंग टॉर्क, बिल्ट-इन ईएमआई फिल्टर, रिडंडेंट कूलिंग सिस्टम और ईथरनेट/आईपी और प्रोफिनेट सहित व्यापक संचार विकल्पों के साथ उन्नत वेक्टर नियंत्रण की सुविधा। प्रबलित बसबारों के साथ मजबूत IP20/IP21 संलग्नक सबसे अधिक मांग वाले औद्योगिक वातावरण में स्थिर संचालन सुनिश्चित करता है। बुद्धिमान ऊर्जा प्रबंधन और व्यापक नैदानिक ​​क्षमताओं के साथ, यह महत्वपूर्ण औद्योगिक प्रक्रियाओं के लिए आवश्यक शक्ति और सटीकता प्रदान करता है।

मुख्य पैरामीटर और विशिष्टताएँ

विशिष्ट अनुप्रयोग

CSIVEI 280KW VFD जल उपचार प्रणाली मेगा-औद्योगिक परियोजनाओं के लिए एक उच्च-शक्ति ड्राइव है:

बड़े पैमाने के पंप - नगरपालिका जल आपूर्ति, सिंचाई जिले के मुख्य पंप

उच्च शक्ति वाले पंखे - खदान वेंटिलेशन, पवन सुरंग, कूलिंग टॉवर मुख्य पंखे

कंप्रेसर - बड़े औद्योगिक वायु स्टेशन, प्रक्रिया गैस कंप्रेसर

खनन - एसएजी मिलें, बॉल मिल्स, लंबी दूरी के कन्वेयर

बिजली उत्पादन - थर्मल संयंत्रों में बॉयलर फीड पंप, आईडी/एफडी पंखे

इसका मॉड्यूलर डिज़ाइन सीमित स्थानों में आसान रखरखाव और सेवाक्षमता की अनुमति देता है।

उपयोगकर्ता के अनुकूल संचालन और आसान सेटअप

CSIVEI VFD श्रृंखला उपयोग में आसानी, स्थापना समय को कम करने और इंजीनियरों और रखरखाव कर्मियों के लिए दैनिक संचालन को सरल बनाने को प्राथमिकता देती है।

सहज कीपैड - एलईडी/एलसीडी कीपैड स्पष्ट पैरामीटर डिस्प्ले और त्वरित नेविगेशन प्रदान करता है। पैरामीटर समूह तार्किक रूप से व्यवस्थित हैं, और बहु-भाषा समर्थन वैश्विक उपयोगकर्ताओं के लिए पहुंच सुनिश्चित करता है।

त्वरित प्रारंभ विज़ार्ड - चरण-दर-चरण सेटअप मिनटों में उपयोगकर्ताओं को बुनियादी पैरामीटर कॉन्फ़िगरेशन के माध्यम से मार्गदर्शन करता है। पूर्व-कॉन्फ़िगर किए गए एप्लिकेशन मैक्रोज़ (फैन/पंप, कन्वेयर, कॉन्स्टेंट टॉर्क) सामान्य अनुप्रयोगों के लिए वन-टच सेटअप की अनुमति देते हैं।

पैरामीटर कॉपी फ़ंक्शन - एक ड्राइव से कीपैड पर पैरामीटर अपलोड करें और कई ड्राइव पर डाउनलोड करें, मल्टी-ड्राइव सिस्टम के लिए सेटअप समय को काफी कम करता है और लगातार कॉन्फ़िगरेशन सुनिश्चित करता है।

हटाने योग्य कीपैड - कीपैड को एक एक्सटेंशन केबल का उपयोग करके दूर से लगाया जा सकता है, जिससे नियंत्रण कक्ष के दरवाजे या दूरस्थ स्थानों से सुविधाजनक संचालन संभव हो सके।

कॉम्पैक्ट डिज़ाइन - जगह बचाने वाले पदचिह्न अगल-बगल लगाने, पैनल घनत्व को अधिकतम करने और कैबिनेट आकार की आवश्यकताओं को कम करने की अनुमति देते हैं।

पूछे जाने वाले प्रश्न

मैं सामान्य दोषों का निवारण कैसे करूँ?

त्वरित निदान के लिए ड्राइव कीपैड पर दोष कोड दिखाता है:

● ओसी (अति-वर्तमान) - शॉर्ट्स, मोटर वाइंडिंग समस्याओं, या एक्सेल समय बहुत कम होने की जांच करें

●  ओवी (ओवर-वोल्टेज) - ब्रेकिंग रेसिस्टर (यदि उपयोग किया गया है) की जांच करें या डीसेल समय बहुत कम है

●  यूवी (अंडर-वोल्टेज) - इनपुट पावर और वायरिंग की जांच करें

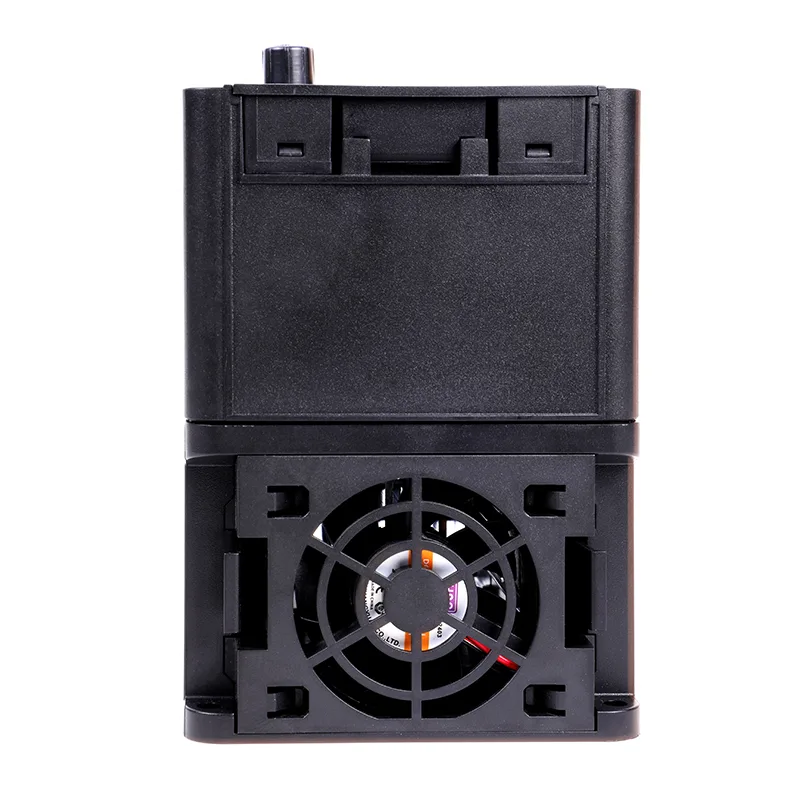

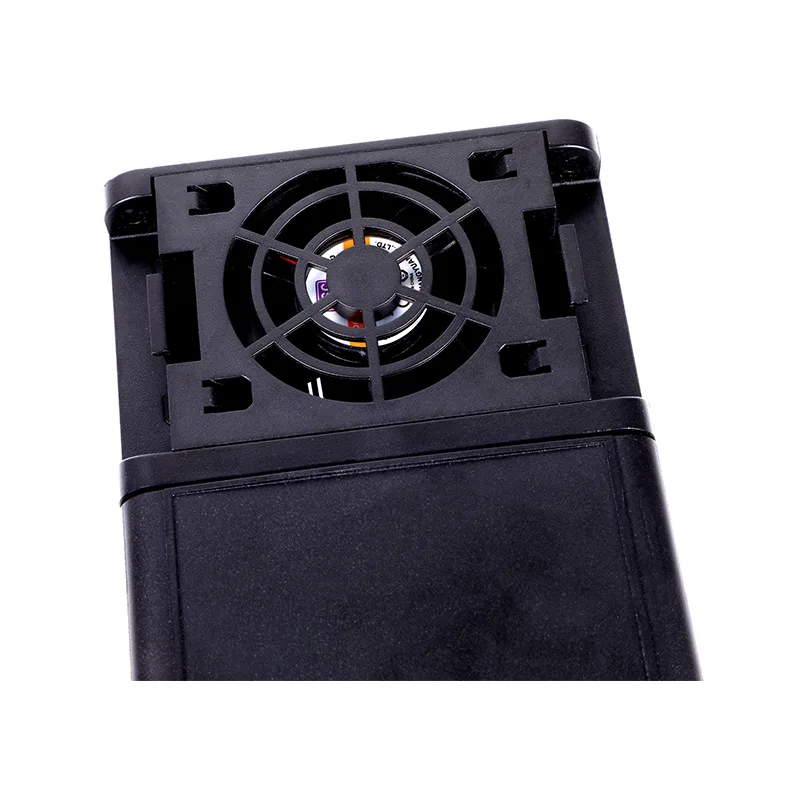

● ओह (अति-तापमान) - कूलिंग फैन, परिवेश तापमान और माउंटिंग क्लीयरेंस की जांच करें

● ओएल (अधिभार) - मोटर लोड की जांच करें, एक्सेल समय बढ़ाएं, या ड्राइव को बड़ा करने पर विचार करें

●  मैनुअल में विस्तृत चरणों के साथ एक पूर्ण गलती कोड तालिका है। यदि अभी भी कुछ गड़बड़ है, तो CSIVEI तकनीकी सहायता मदद कर सकती है।

वी/एफ नियंत्रण और वेक्टर नियंत्रण के बीच क्या अंतर है?

वी/एफ नियंत्रण एक निश्चित वोल्टेज-से-आवृत्ति अनुपात रखता है। यह पंखे, पंप और सामान्य अनुप्रयोगों के लिए ठीक है जहां सटीक गति नियंत्रण महत्वपूर्ण नहीं है। वेक्टर नियंत्रण फ्लक्स और टॉर्क को अलग करता है ताकि आप उन्हें स्वतंत्र रूप से नियंत्रित कर सकें - जो आपको उच्च शुरुआती टॉर्क (0.5 हर्ट्ज पर 150% तक) और बेहतर गति सटीकता प्रदान करता है। सेंसर रहित वेक्टर को एनकोडर की आवश्यकता नहीं है; क्लोज्ड-लूप वेक्टर करता है, और यह गति सटीकता को 0.1% तक बढ़ा देता है। अधिकांश CSIVEI ड्राइव दोनों का समर्थन करते हैं, इसलिए आप वह चुन सकते हैं जो आपके एप्लिकेशन के लिए उपयुक्त हो।

क्या मैं तीन-चरण मोटर के साथ एकल-चरण इनपुट वीएफडी का उपयोग कर सकता हूं?

हाँ। CSIVEI की 280KW VFD जल उपचार प्रणाली मोटर में एकल-चरण इनपुट और आउटपुट तीन-चरण बिजली लेती है। यह एक सामान्य सेटअप है जब केवल एकल-चरण बिजली उपलब्ध होती है लेकिन आप तीन-चरण मोटर की दक्षता और विश्वसनीयता चाहते हैं। बस सुनिश्चित करें कि मोटर का वोल्टेज ड्राइव के आउटपुट-230V तीन-चरण से मेल खाता है।

वीएफडी ऊर्जा कैसे बचाता है?

पंखे और पंप जैसे परिवर्तनीय टॉर्क भार के लिए, बिजली एफ़िनिटी कानूनों का पालन करती है - यह गति के घन के समानुपाती होती है। गति में 20% की कमी से ऊर्जा का उपयोग लगभग 50% कम हो जाता है। स्वचालित ऊर्जा अनुकूलन (एईओ) सुविधा अतिरिक्त बचत के लिए वास्तविक भार से मेल खाने के लिए वोल्टेज को कम करती है। स्लीप मोड भी कम मांग अवधि के दौरान मोटर को बंद कर देता है, जिससे निष्क्रिय बिजली की कमी समाप्त हो जाती है।

क्या वीएफडी वारंटी और तकनीकी सहायता के साथ आता है?

हाँ। CSIVEI ड्राइव निर्माण की तारीख से 18 महीने की मानक वारंटी (या स्थापना से 12 महीने, जो भी बाद में हो) के साथ आती है। महत्वपूर्ण अनुप्रयोगों के लिए विस्तारित वारंटी विकल्प उपलब्ध हैं। वैश्विक तकनीकी सहायता ईमेल, फोन और ऑनलाइन संसाधनों के माध्यम से उपलब्ध है - उपयोगकर्ता मैनुअल, एप्लिकेशन गाइड और कॉन्फ़िगरेशन सॉफ़्टवेयर सभी शामिल हैं।

ग्राहक मामला: लगातार दबाव वाली जल आपूर्ति

दक्षिण पूर्व एशिया में एक आवासीय परिसर में चरम उपयोग के घंटों के दौरान पानी के दबाव में उतार-चढ़ाव का अनुभव हो रहा था, जिसके कारण किरायेदारों की शिकायतें बढ़ रही थीं। मौजूदा पंप प्रणाली निश्चित गति से चलती है, जिससे कम मांग वाली अवधि के दौरान ऊर्जा बर्बाद होती है।

समाधान: मुख्य बूस्टर पंप को नियंत्रित करने के लिए एक CSIVEI 280KW VFD जल उपचार प्रणाली स्थापित की गई थी, जिसमें एक दबाव सेंसर अंतर्निहित PID नियंत्रक को फीडबैक प्रदान करता था।

परिणाम:

मांग की परवाह किए बिना स्थिर जल दबाव 4.5 बार पर बनाए रखा गया

निश्चित गति संचालन की तुलना में ऊर्जा की खपत 38% कम हो गई

निरंतर सुचारू संचालन के लिए पंप मोटर प्रति दिन 20+ बार से कम शुरू होती है

पेबैक अवधि 11 महीने में हासिल की गई

सिस्टम दो वर्षों से अधिक समय से बिना किसी अनिर्धारित डाउनटाइम के विश्वसनीय रूप से काम कर रहा है।
