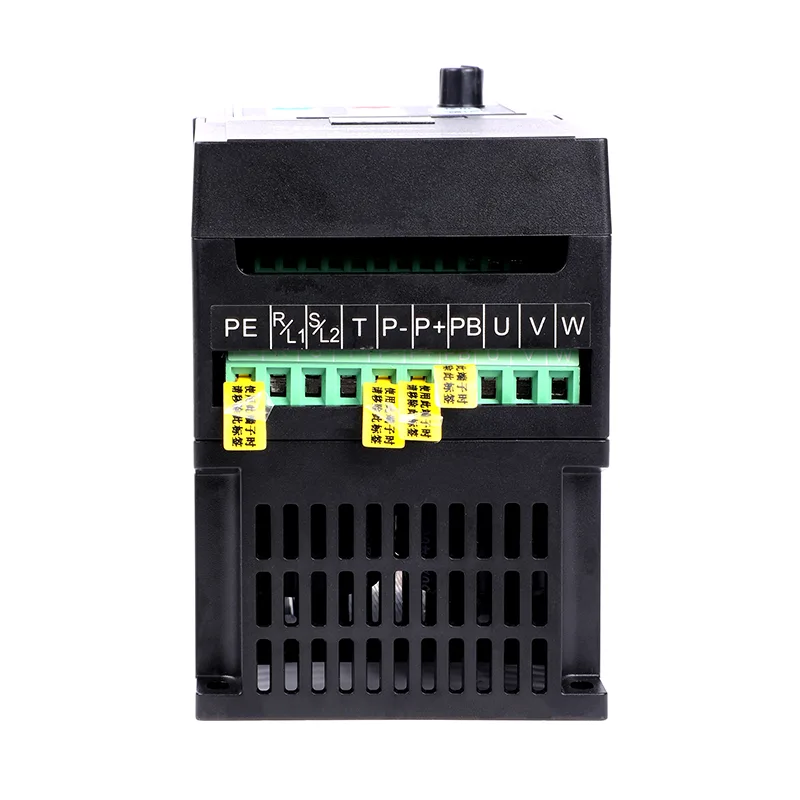

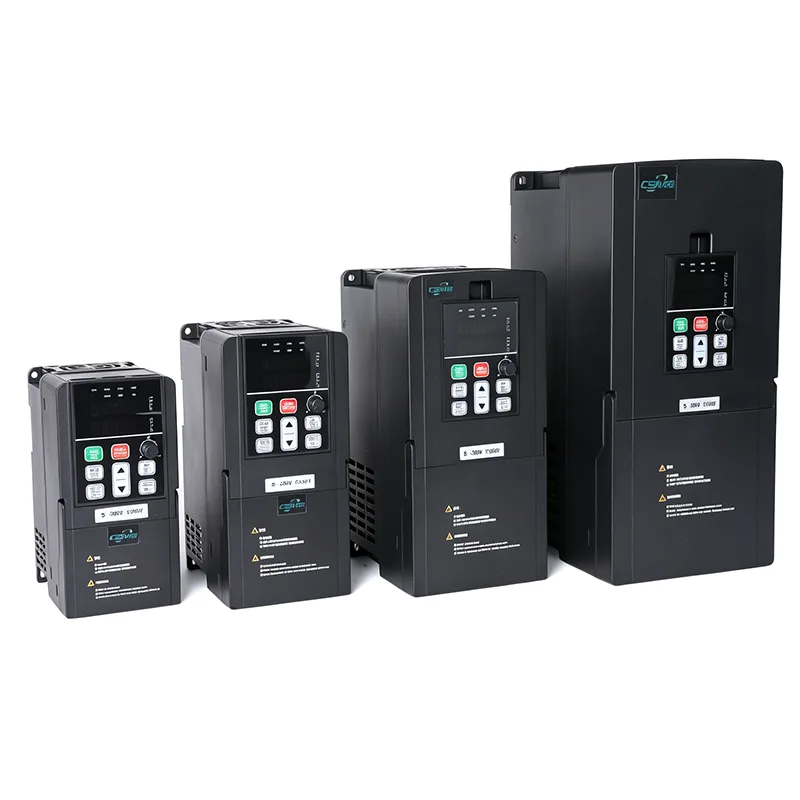

15HP 11kw VFD फ़्रीक्वेंसी ड्राइव पंप VFD

मुख्य विशेषताओं में उच्च अधिभार क्षमता, हार्मोनिक शमन के लिए अंतर्निहित डीसी रिएक्टर, एकाधिक संचार इंटरफेस और कॉन्फ़िगर करने योग्य I/O विस्तार शामिल हैं। प्रबलित शीतलन प्रणाली के साथ हेवी-ड्यूटी संलग्नक उच्च तापमान वाले औद्योगिक वातावरण में विश्वसनीय संचालन सुनिश्चित करता है।

बुद्धिमान सुरक्षा सुविधाओं के साथ ऊर्जा-बचत क्षमताओं का संयोजन, CSIVEI 15HP 11kw VFD फ़्रीक्वेंसी ड्राइव पंप VFD बड़े-शक्ति अनुप्रयोगों के लिए सिस्टम अपटाइम और परिचालन दक्षता को अधिकतम करता है।

मुख्य पैरामीटर और विशिष्टताएँ

विशिष्ट अनुप्रयोग

CSIVEI 15HP 11kw VFD फ़्रीक्वेंसी ड्राइव पंप VFD निरंतर संचालन की आवश्यकता वाले भारी औद्योगिक उपकरणों के लिए मजबूत प्रदर्शन प्रदान करता है:

● बड़े पंप - मुख्य जल आपूर्ति पंप, औद्योगिक शीतलन पंप

●  औद्योगिक पंखे - खदान वेंटिलेशन, सीमेंट संयंत्र पंखे, धूल कलेक्टर

● कंप्रेसर - बड़े वायु कंप्रेसर, नाइट्रोजन कंप्रेसर

● मिक्सर - कंक्रीट मिक्सर, रासायनिक रिएक्टर, पल्प मिक्सर

●  सेंट्रीफ्यूज - चीनी सेंट्रीफ्यूज, तेल सेंट्रीफ्यूज, डिकैन्टर

प्रबलित शीतलन और हार्मोनिक शमन सुविधाओं के साथ, यह कठोर वातावरण में विश्वसनीय संचालन सुनिश्चित करता है।

मजबूत सुरक्षा एवं विश्वसनीयता

मांग वाले औद्योगिक वातावरण का सामना करने के लिए निर्मित, CSIVEI VFD श्रृंखला निरंतर संचालन और विस्तारित सेवा जीवन सुनिश्चित करने के लिए कई सुरक्षा तंत्रों को शामिल करती है।

व्यापक मोटर सुरक्षा - एकीकृत सुरक्षा में ओवर-वोल्टेज, अंडर-वोल्टेज, ओवर-करंट, ओवर-तापमान, चरण हानि और शॉर्ट सर्किट सुरक्षा शामिल है। ड्राइव और कनेक्टेड मोटर दोनों को नुकसान से बचाने के लिए ड्राइव स्वचालित रूप से ट्रिप हो जाती है या आउटपुट सीमित कर देती है।

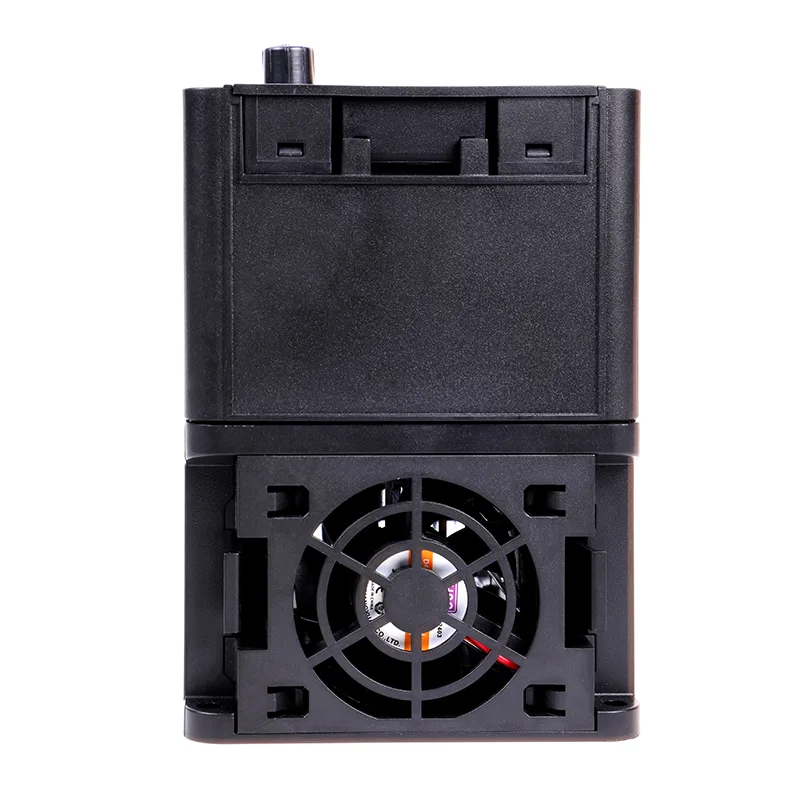

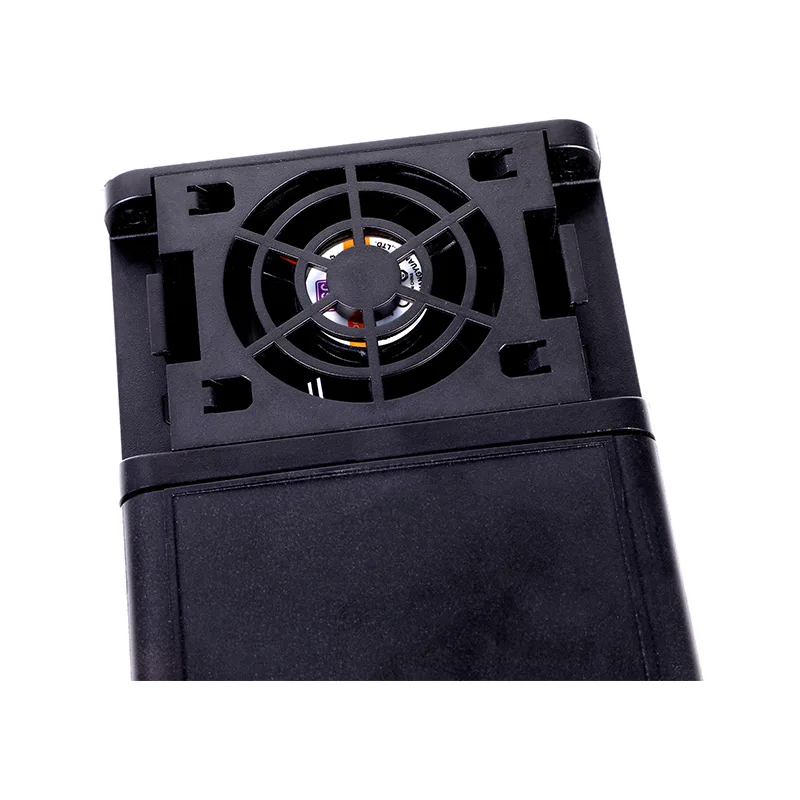

थर्मल प्रबंधन - बुद्धिमान पंखा नियंत्रण आंतरिक तापमान और लोड स्थितियों के आधार पर शीतलन को समायोजित करता है, शोर को कम करता है और पंखे के जीवनकाल को बढ़ाता है। उच्च-शक्ति मॉडल में थर्मल अपव्यय को बढ़ाने के लिए प्रबलित हीटसिंक डिज़ाइन की सुविधा होती है।

पर्यावरण संरक्षण - नियंत्रण कक्ष स्थापना के लिए उपयुक्त मानक IP20 संलग्नक। धूल भरे, आर्द्र या धुले हुए वातावरण में अनुप्रयोगों के लिए वैकल्पिक IP40/IP54/IP66 संलग्नक उपलब्ध हैं। पीसीबी पर कंफर्मल कोटिंग नमी और दूषित पदार्थों से अतिरिक्त सुरक्षा प्रदान करती है।

अंतर्निहित ईएमसी फ़िल्टर - चयनित मॉडल में एक एकीकृत विद्युत चुम्बकीय संगतता फ़िल्टर शामिल है, जो सीई और अन्य ईएमसी मानकों के अनुपालन को सरल बनाता है और स्थापना लागत को कम करता है।

पूछे जाने वाले प्रश्न

वी/एफ नियंत्रण और वेक्टर नियंत्रण के बीच क्या अंतर है?

वी/एफ नियंत्रण एक निश्चित वोल्टेज-से-आवृत्ति अनुपात रखता है। यह पंखे, पंप और सामान्य अनुप्रयोगों के लिए ठीक है जहां सटीक गति नियंत्रण महत्वपूर्ण नहीं है। वेक्टर नियंत्रण फ्लक्स और टॉर्क को अलग करता है ताकि आप उन्हें स्वतंत्र रूप से नियंत्रित कर सकें - जो आपको उच्च शुरुआती टॉर्क (0.5 हर्ट्ज पर 150% तक) और बेहतर गति सटीकता प्रदान करता है। सेंसर रहित वेक्टर को एनकोडर की आवश्यकता नहीं है; क्लोज्ड-लूप वेक्टर करता है, और यह गति सटीकता को 0.1% तक बढ़ा देता है। अधिकांश CSIVEI ड्राइव दोनों का समर्थन करते हैं, इसलिए आप वह चुन सकते हैं जो आपके एप्लिकेशन के लिए उपयुक्त हो।

मैं अपनी मोटर के लिए सही वीएफडी कैसे चुनूं?

विचार करने योग्य कुछ बातें:

●  मोटर पावर—वीएफडी मोटर रेटिंग से मेल खाना चाहिए या उससे थोड़ा बड़ा होना चाहिए।

● इनपुट वोल्टेज- एकल-चरण 230V या तीन-चरण 400V, सुनिश्चित करें कि यह आपकी आपूर्ति से मेल खाता है।

● लोड प्रकार- कन्वेयर या एक्सट्रूडर जैसे निरंतर टॉर्क लोड को आमतौर पर मोटर पावर के 100-120% पर वीएफडी आकार की आवश्यकता होती है। पंखे और पंप जैसे परिवर्तनीय टॉर्क लोड अक्सर मोटर पावर से मेल खाने वाले वीएफडी का उपयोग कर सकते हैं, साथ ही आपको ऊर्जा की बचत भी होती है।

●  पर्यावरण - धूल भरे, आर्द्र या बाहरी स्थानों के लिए, उच्च आईपी रेटिंग (आईपी40, आईपी54, आईपी66) चुनें या ड्राइव को सुरक्षित बाड़े में रखें।

● संचार—यदि आपको पीएलसी या एससीएडीए से बात करने की आवश्यकता है, तो जांच लें कि ड्राइव आपके प्रोटोकॉल का समर्थन करता है (मॉडबस आरटीयू मानक है; प्रोफिबस, ईथरनेट/आईपी, आदि वैकल्पिक हैं)।

● यदि आप दूसरी राय चाहते हैं तो CSIVEI के पास एक साइज़िंग टूल और तकनीकी सहायता भी है।

क्या मैं तीन-चरण मोटर के साथ एकल-चरण इनपुट वीएफडी का उपयोग कर सकता हूं?

हाँ। CSIVEI के सिंगल-फ़ेज़ 230V ड्राइव सिंगल-फ़ेज़ इनपुट लेते हैं और मोटर को तीन-फ़ेज़ पावर आउटपुट देते हैं। यह एक सामान्य सेटअप है जब केवल एकल-चरण बिजली उपलब्ध होती है लेकिन आप तीन-चरण मोटर की दक्षता और विश्वसनीयता चाहते हैं। बस सुनिश्चित करें कि मोटर का वोल्टेज ड्राइव के आउटपुट-230V तीन-चरण से मेल खाता है।

क्या मुझे बाहरी ब्रेकिंग अवरोधक की आवश्यकता है?

यह निर्भर करता है. यदि आपको तेजी से मंदी की आवश्यकता है या लोड में उच्च जड़ता है - जैसे सेंट्रीफ्यूज, क्रेन, लहरा, या वाइन्डर - तो हां, आपको एक की आवश्यकता होगी। उन ड्राइवों पर जिनमें आंतरिक ब्रेकिंग इकाई होती है, अवरोधक ओवर-वोल्टेज दोषों से बचने और रुकने के समय को कम करने के लिए पुनर्योजी ऊर्जा को संभालता है। धीमी मंदी वाले पंखे और पंप के लिए, आप आमतौर पर इसे छोड़ सकते हैं।

कौन से संचार प्रोटोकॉल समर्थित हैं?

सभी CSIVEI ड्राइव मानक के रूप में RS485 से अधिक मॉडबस RTU के साथ आते हैं। प्रोफिबस डीपी, प्रोफिनेट, ईथरनेट/आईपी, कैनोपेन और डिवाइसनेट के लिए वैकल्पिक मॉड्यूल उपलब्ध हैं। ये आपको दूरस्थ निगरानी, ​​पैरामीटर परिवर्तन और केंद्रीकृत नियंत्रण के लिए प्रमुख पीएलसी और एससीएडीए सिस्टम के साथ एकीकृत करने देते हैं।

मैं पहली बार ड्राइव कैसे सेट करूँ?

CSIVEI ड्राइव में एक क्विक स्टार्ट विज़ार्ड है जो आपको कुछ ही मिनटों में आवश्यक चीजें बताता है:

मोटर नेमप्लेट डेटा (पावर, वोल्टेज, करंट, फ्रीक्वेंसी, आरपीएम) दर्ज करें, एक एप्लिकेशन मैक्रो चुनें (फैन/पंप, कन्वेयर, कॉन्स्टेंट टॉर्क), एक्सेल और डीसेल समय सेट करें, फ्रीक्वेंसी स्रोत (कीपैड, एनालॉग इनपुट, संचार) चुनें, और मोटर नियंत्रण को अनुकूलित करने के लिए ऑटो-ट्यूनिंग चलाएं। मैनुअल में सभी विवरण हैं, और कीपैड हटाने योग्य है ताकि जरूरत पड़ने पर आप इसे दूर से संचालित कर सकें।

ड्राइव में कौन सी सुरक्षाएँ अंतर्निहित हैं?

CSIVEI ड्राइव में सुरक्षा का एक ठोस सेट शामिल है: ओवर-वोल्टेज, अंडर-वोल्टेज, ओवर-करंट, शॉर्ट सर्किट, ओवर-टेम्परेचर (हीटसिंक), इनपुट या आउटपुट पर चरण हानि, और मोटर ओवरलोड (इलेक्ट्रॉनिक थर्मल ओवरलोड, I²t)। ये चीजों को विश्वसनीय रूप से चालू रखने और उपकरण के जीवन को बढ़ाने में मदद करते हैं।

क्या मैं एक वीएफडी से अनेक मोटरें चला सकता हूँ?

हां, आप एक ही ड्राइव से समानांतर में कई मोटरें चला सकते हैं, जब तक: कुल वर्तमान ड्रा ड्राइव की आउटपुट रेटिंग के भीतर रहता है, प्रत्येक मोटर की अपनी थर्मल अधिभार सुरक्षा होती है, और आप वी/एफ नियंत्रण का उपयोग कर रहे हैं (मल्टी-मोटर सेटअप के लिए वेक्टर नियंत्रण अनुशंसित नहीं है)। यह फैन ऐरे, कन्वेयर सेक्शन या पंप स्टेशनों के लिए आम है जहां मोटरें एक साथ समान गति से चलती हैं।

मैं सामान्य दोषों का निवारण कैसे करूँ?

त्वरित निदान के लिए ड्राइव कीपैड पर दोष कोड दिखाता है:

● ओसी (अति-वर्तमान) - शॉर्ट्स, मोटर वाइंडिंग समस्याओं, या एक्सेल समय बहुत कम होने की जांच करें

●  ओवी (ओवर-वोल्टेज) - ब्रेकिंग रेसिस्टर (यदि उपयोग किया गया है) की जांच करें या डीसेल समय बहुत कम है

●  यूवी (अंडर-वोल्टेज) - इनपुट पावर और वायरिंग की जांच करें

● ओह (अति-तापमान) - कूलिंग फैन, परिवेश तापमान और माउंटिंग क्लीयरेंस की जांच करें

● ओएल (अधिभार) - मोटर लोड की जांच करें, एक्सेल समय बढ़ाएं, या ड्राइव को बड़ा करने पर विचार करें

मैनुअल में विस्तृत चरणों के साथ एक पूर्ण दोष कोड तालिका है। यदि अभी भी कुछ गड़बड़ है, तो CSIVEI तकनीकी सहायता मदद कर सकती है।

वीएफडी ऊर्जा कैसे बचाता है?

पंखे और पंप जैसे परिवर्तनीय टॉर्क भार के लिए, बिजली एफ़िनिटी कानूनों का पालन करती है - यह गति के घन के समानुपाती होती है। गति में 20% की कमी से ऊर्जा का उपयोग लगभग 50% कम हो जाता है। स्वचालित ऊर्जा अनुकूलन (एईओ) सुविधा अतिरिक्त बचत के लिए वास्तविक भार से मेल खाने के लिए वोल्टेज को कम करती है। स्लीप मोड भी कम मांग अवधि के दौरान मोटर को बंद कर देता है, जिससे निष्क्रिय बिजली की कमी समाप्त हो जाती है।

वीएफडी का सामान्य जीवनकाल क्या है और मैं इसे कैसे बनाए रख सकता हूं?

उचित स्थापना और शर्तों के साथ, एक वीएफडी 10-15 साल तक चल सकता है। मुख्य रखरखाव: बाड़े को साफ रखें- धूल जमा होने से शीतलन क्षमता समाप्त हो जाती है; कूलिंग पंखे की जाँच करें (आम तौर पर पिछले 3-7 साल; यदि शोर हो या ख़राब हो तो बदल दें); डीसी बस कैपेसिटर का निरीक्षण करें - वे समय और तापमान के साथ पुराने हो जाते हैं - यदि ड्राइव को दो साल से अधिक समय तक संग्रहीत किया गया है, तो बिजली चालू करने से पहले कैप को सुधारें; परिवेश के तापमान की निगरानी करें; समय-समय पर कीपैड या बाहरी स्टोरेज में पैरामीटर्स का बैकअप लें। हर 6-12 महीनों में एक त्वरित निरीक्षण आश्चर्य से बचने में मदद करता है।

क्या मैं वीएफडी का उपयोग बाहर या धुले हुए वातावरण में कर सकता हूँ?

मानक IP20 ड्राइव को साफ़, सूखे पैनल में होना चाहिए। बाहरी या कठोर वातावरण के लिए, CSIVEI उच्च आईपी रेटिंग प्रदान करता है:

●  IP40 - कपड़ा मिलों या लकड़ी के काम जैसी धूल भरी जगहों के लिए अच्छा है

●  IP54/IP55 - धूलरोधी और छींटेरोधी; बाहरी बाड़ों और धुले हुए क्षेत्रों के लिए काम करता है

● IP66 - पूरी तरह से धूल प्रतिरोधी और शक्तिशाली जल जेट को संभालता है; खाद्य प्रसंस्करण, कार धोने या अतिरिक्त बाड़ों के बिना बाहरी उपयोग के लिए उपयुक्त

● यदि संक्षारक गैसें मौजूद हैं, तो पीसीबी पर अनुरूप कोटिंग की सिफारिश की जाती है।

क्या वीएफडी वारंटी और तकनीकी सहायता के साथ आता है?

हाँ। CSIVEI ड्राइव निर्माण की तारीख से 18 महीने की मानक वारंटी (या स्थापना से 12 महीने, जो भी बाद में हो) के साथ आती है। महत्वपूर्ण अनुप्रयोगों के लिए विस्तारित वारंटी विकल्प उपलब्ध हैं। वैश्विक तकनीकी सहायता ईमेल, फोन और ऑनलाइन संसाधनों के माध्यम से उपलब्ध है - उपयोगकर्ता मैनुअल, एप्लिकेशन गाइड और कॉन्फ़िगरेशन सॉफ़्टवेयर सभी शामिल हैं।

ग्राहक मामला: औद्योगिक वेंटिलेशन पंखा

एक फर्नीचर निर्माण सुविधा को अपनी धूल संग्रहण प्रणाली के लिए सटीक वायु प्रवाह नियंत्रण की आवश्यकता होती है। लगातार पूरी गति से पंखे चलाना अप्रभावी था और अत्यधिक शोर पैदा करता था।

समाधान: मुख्य निकास पंखे पर एक CSIVEI 18-30kW VFD स्थापित किया गया था, जिसमें पंखे की गति को नियंत्रित करने के लिए डक्ट दबाव की निगरानी करने वाला एक प्रेशर सेंसर था।

परिणाम:

●  पंखे की गति धूल एकत्र करने की मांग के अनुरूप स्वचालित रूप से समायोजित हो जाती है

● आंशिक लोड ऑपरेशन के दौरान 45% की ऊर्जा बचत

● शोर का स्तर 12 डीबी कम हुआ, काम करने की स्थिति में सुधार हुआ

●  पंखे के बेयरिंग और बेल्ट पर यांत्रिक घिसाव कम हो गया

● सिस्टम अब पर्यावरणीय अनुपालन और परिचालन दक्षता दोनों लक्ष्यों को पूरा करता है।
