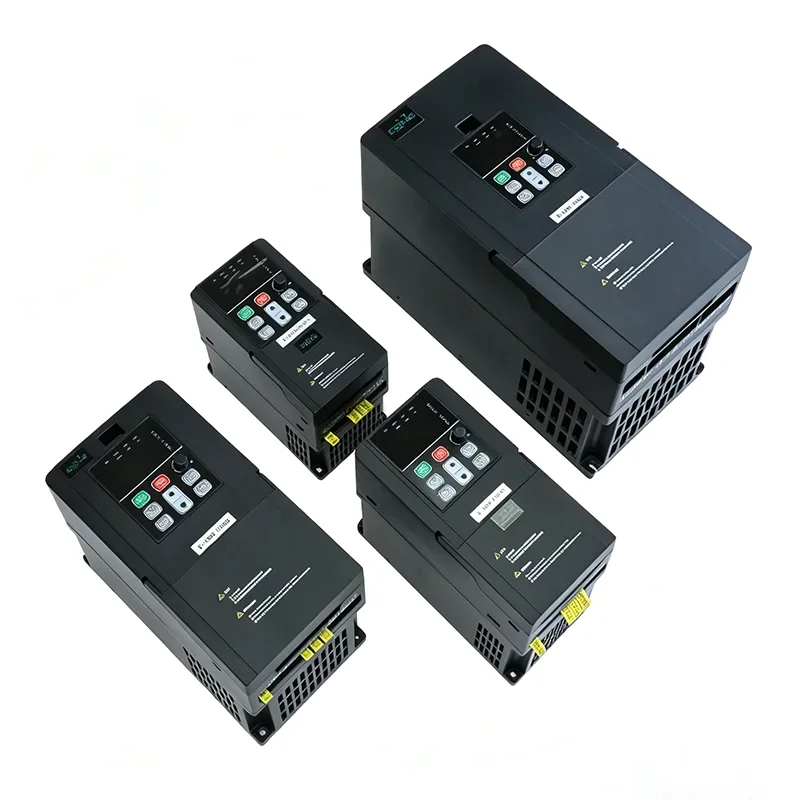

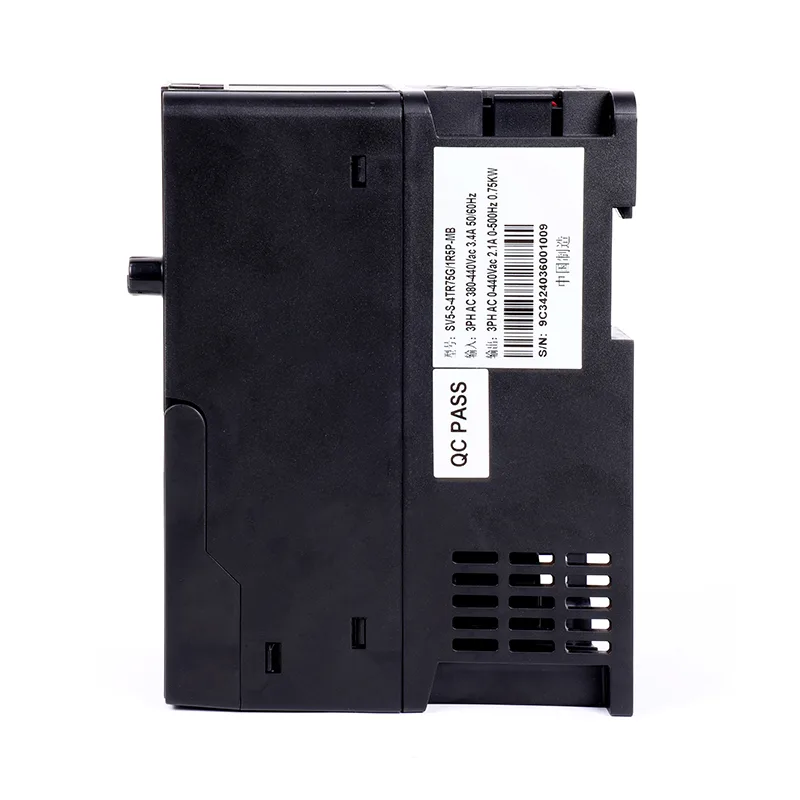

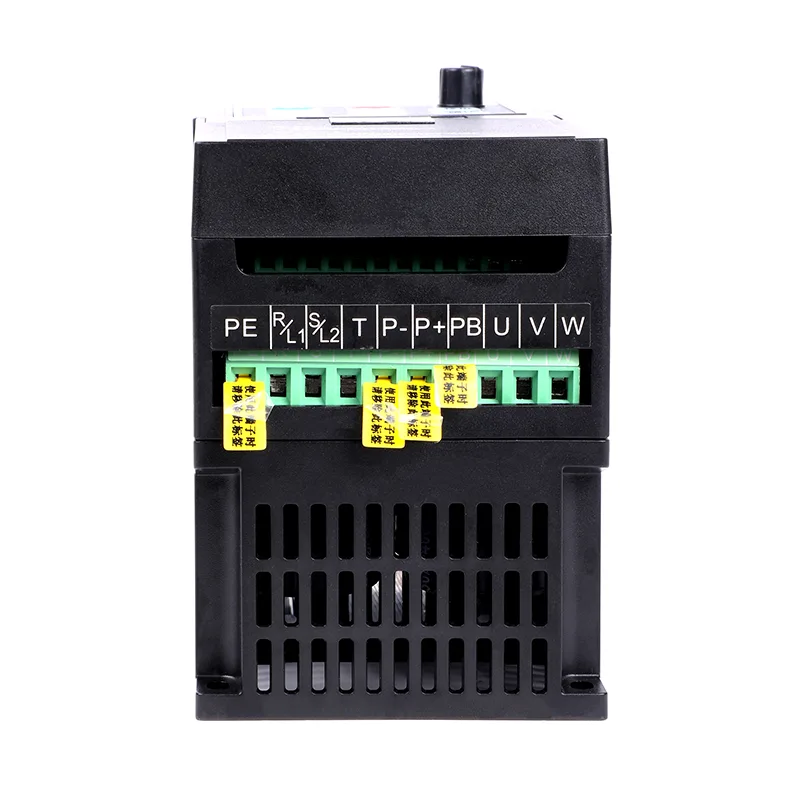

40HP 30kw 3 फेज़ 380V VFD AC ड्राइव

हाई स्टार्टिंग टॉर्क, बिल्ट-इन ईएमआई फिल्टर, रिडंडेंट कूलिंग सिस्टम और ईथरनेट/आईपी और प्रोफिनेट सहित व्यापक संचार विकल्पों के साथ उन्नत वेक्टर नियंत्रण की सुविधा। प्रबलित बसबारों के साथ मजबूत IP20/IP21 संलग्नक सबसे अधिक मांग वाले औद्योगिक वातावरण में स्थिर संचालन सुनिश्चित करता है।

बुद्धिमान ऊर्जा प्रबंधन और व्यापक नैदानिक ​​क्षमताओं के साथ, CSIVEI 40HP 30kw 3 चरण 380V VFD AC ड्राइव महत्वपूर्ण औद्योगिक प्रक्रियाओं के लिए आवश्यक शक्ति और सटीकता प्रदान करता है।

मुख्य पैरामीटर और विशिष्टताएँ

विशिष्ट अनुप्रयोग

CSIVEI 40HP 30kw 3 चरण 380V VFD AC ड्राइव उच्च-शक्ति औद्योगिक और बुनियादी ढांचे अनुप्रयोगों के लिए बनाया गया है:

●  उच्च दबाव पंप - अलवणीकरण संयंत्र, पाइपलाइन पंप, हाइड्रोलिक सिस्टम

● बड़े कंप्रेसर - औद्योगिक वायु स्टेशन, गैस कंप्रेसर

● खनन कन्वेयर - लंबी दूरी की बेल्ट कन्वेयर, अयस्क हैंडलिंग सिस्टम

● केन्द्रापसारक चिलर - बड़े एचवीएसी सिस्टम, डिस्ट्रिक्ट कूलिंग

●  वाइंडर और अनवाइंडर - पेपर मिल, टेक्सटाइल वाइंडिंग, वायर ड्राइंग

इसके ऊर्जा-बचत एल्गोरिदम और पूर्वानुमानित रखरखाव सुविधाएँ स्वामित्व की कुल लागत को कम करती हैं।

ऊर्जा दक्षता एवं लागत बचत

CSIVEI VFD श्रृंखला बुद्धिमान मोटर नियंत्रण और ऊर्जा अनुकूलन सुविधाओं के माध्यम से औद्योगिक सुविधाओं को ऊर्जा खपत और परिचालन लागत को कम करने में मदद करती है।

स्वचालित ऊर्जा अनुकूलन (एईओ)- ड्राइव लगातार मोटर लोड की निगरानी करता है और वास्तविक मांग से मेल खाने के लिए वोल्टेज और करंट को स्वचालित रूप से समायोजित करता है। यह सुविधा पंखे और पंप जैसे परिवर्तनीय टॉर्क अनुप्रयोगों में ऊर्जा खपत को 20-50% तक कम कर सकती है।

स्लीप मोड- जब सिस्टम की मांग पूर्व निर्धारित सीमा से कम हो जाती है, तो निष्क्रिय बिजली की खपत को खत्म करने के लिए ड्राइव स्वचालित रूप से मोटर को बंद कर देता है। एक बार मांग वापस आने पर, ड्राइव निर्बाध रूप से पुनः प्रारंभ हो जाती है।

पीआईडी ​​नियंत्रक- अंतर्निहित पीआईडी ​​नियंत्रण बाहरी नियंत्रकों के बिना दबाव, प्रवाह या तापमान के सटीक विनियमन को सक्षम बनाता है, जिससे यह सुनिश्चित होता है कि सिस्टम इष्टतम दक्षता बिंदुओं पर संचालित होता है।

ऊर्जा निगरानी- मोटर करंट, वोल्टेज, बिजली और ऊर्जा खपत का वास्तविक समय प्रदर्शन ऑपरेटरों को ऊर्जा उपयोग को ट्रैक करने और अनुकूलन अवसरों की पहचान करने की अनुमति देता है।

पूछे जाने वाले प्रश्न

वी/एफ नियंत्रण और वेक्टर नियंत्रण के बीच क्या अंतर है?

वी/एफ नियंत्रण एक निश्चित वोल्टेज-से-आवृत्ति अनुपात रखता है। यह पंखे, पंप और सामान्य अनुप्रयोगों के लिए ठीक है जहां सटीक गति नियंत्रण महत्वपूर्ण नहीं है। वेक्टर नियंत्रण फ्लक्स और टॉर्क को अलग करता है ताकि आप उन्हें स्वतंत्र रूप से नियंत्रित कर सकें - जो आपको उच्च शुरुआती टॉर्क (0.5 हर्ट्ज पर 150% तक) और बेहतर गति सटीकता प्रदान करता है। सेंसर रहित वेक्टर को एनकोडर की आवश्यकता नहीं है; क्लोज्ड-लूप वेक्टर करता है, और यह गति सटीकता को 0.1% तक बढ़ा देता है। अधिकांश CSIVEI ड्राइव दोनों का समर्थन करते हैं, इसलिए आप वह चुन सकते हैं जो आपके एप्लिकेशन के लिए उपयुक्त हो।

क्या मुझे बाहरी ब्रेकिंग अवरोधक की आवश्यकता है?

यह निर्भर करता है. यदि आपको तेजी से मंदी की आवश्यकता है या लोड में उच्च जड़ता है - जैसे सेंट्रीफ्यूज, क्रेन, लहरा, या वाइन्डर - तो हां, आपको एक की आवश्यकता होगी। उन ड्राइवों पर जिनमें आंतरिक ब्रेकिंग इकाई होती है, अवरोधक ओवर-वोल्टेज दोषों से बचने और रुकने के समय को कम करने के लिए पुनर्योजी ऊर्जा को संभालता है। धीमी मंदी वाले पंखे और पंप के लिए, आप आमतौर पर इसे छोड़ सकते हैं।

कौन से संचार प्रोटोकॉल समर्थित हैं?

सभी CSIVEI ड्राइव मानक के रूप में RS485 से अधिक मॉडबस RTU के साथ आते हैं। प्रोफिबस डीपी, प्रोफिनेट, ईथरनेट/आईपी, कैनोपेन और डिवाइसनेट के लिए वैकल्पिक मॉड्यूल उपलब्ध हैं। ये आपको दूरस्थ निगरानी, ​​पैरामीटर परिवर्तन और केंद्रीकृत नियंत्रण के लिए प्रमुख पीएलसी और एससीएडीए सिस्टम के साथ एकीकृत करने देते हैं।

मैं पहली बार ड्राइव कैसे सेट करूँ?

हमारे पास एक क्विक स्टार्ट विज़ार्ड है जो आपको कुछ ही मिनटों में आवश्यक चीजें बता देता है:

मोटर नेमप्लेट डेटा (पावर, वोल्टेज, करंट, फ्रीक्वेंसी, आरपीएम) दर्ज करें, एक एप्लिकेशन मैक्रो चुनें (फैन/पंप, कन्वेयर, कॉन्स्टेंट टॉर्क), एक्सेल और डीसेल समय सेट करें, फ्रीक्वेंसी स्रोत (कीपैड, एनालॉग इनपुट, संचार) चुनें, और मोटर नियंत्रण को अनुकूलित करने के लिए ऑटो-ट्यूनिंग चलाएं। मैनुअल में सभी विवरण हैं, और कीपैड हटाने योग्य है ताकि जरूरत पड़ने पर आप इसे दूर से संचालित कर सकें।

ड्राइव में कौन सी सुरक्षाएँ अंतर्निहित हैं?

CSIVEI ड्राइव में सुरक्षा का एक ठोस सेट शामिल है: ओवर-वोल्टेज, अंडर-वोल्टेज, ओवर-करंट, शॉर्ट सर्किट, ओवर-टेम्परेचर (हीटसिंक), इनपुट या आउटपुट पर चरण हानि, और मोटर ओवरलोड (इलेक्ट्रॉनिक थर्मल ओवरलोड, I²t)। ये चीजों को विश्वसनीय रूप से चालू रखने और उपकरण के जीवन को बढ़ाने में मदद करते हैं।

क्या मैं एक वीएफडी से अनेक मोटरें चला सकता हूँ?

हां, आप एक ही ड्राइव से समानांतर में कई मोटरें चला सकते हैं, जब तक: कुल वर्तमान ड्रा ड्राइव की आउटपुट रेटिंग के भीतर रहता है, प्रत्येक मोटर की अपनी थर्मल अधिभार सुरक्षा होती है, और आप वी/एफ नियंत्रण का उपयोग कर रहे हैं (मल्टी-मोटर सेटअप के लिए वेक्टर नियंत्रण अनुशंसित नहीं है)। यह फैन ऐरे, कन्वेयर सेक्शन या पंप स्टेशनों के लिए आम है जहां मोटरें एक साथ समान गति से चलती हैं।

मैं सामान्य दोषों का निवारण कैसे करूँ?

त्वरित निदान के लिए ड्राइव कीपैड पर दोष कोड दिखाता है:

● ओसी (अति-वर्तमान) - शॉर्ट्स, मोटर वाइंडिंग समस्याओं, या एक्सेल समय बहुत कम होने की जांच करें

●  ओवी (ओवर-वोल्टेज) - ब्रेकिंग रेसिस्टर (यदि उपयोग किया गया है) की जांच करें या डीसेल समय बहुत कम है

●  यूवी (अंडर-वोल्टेज) - इनपुट पावर और वायरिंग की जांच करें

● ओह (अति-तापमान) - कूलिंग फैन, परिवेश तापमान और माउंटिंग क्लीयरेंस की जांच करें

● ओएल (अधिभार) - मोटर लोड की जांच करें, एक्सेल समय बढ़ाएं, या ड्राइव को बड़ा करने पर विचार करें

मैनुअल में विस्तृत चरणों के साथ एक पूर्ण दोष कोड तालिका है। यदि अभी भी कुछ गड़बड़ है, तो CSIVEI तकनीकी सहायता मदद कर सकती है।

क्या वीएफडी वारंटी और तकनीकी सहायता के साथ आता है?

हाँ। CSIVEI ड्राइव निर्माण की तारीख से 18 महीने की मानक वारंटी (या स्थापना से 12 महीने, जो भी बाद में हो) के साथ आती है। महत्वपूर्ण अनुप्रयोगों के लिए विस्तारित वारंटी विकल्प उपलब्ध हैं। वैश्विक तकनीकी सहायता ईमेल, फोन और ऑनलाइन संसाधनों के माध्यम से उपलब्ध है - उपयोगकर्ता मैनुअल, एप्लिकेशन गाइड और कॉन्फ़िगरेशन सॉफ़्टवेयर सभी शामिल हैं।
