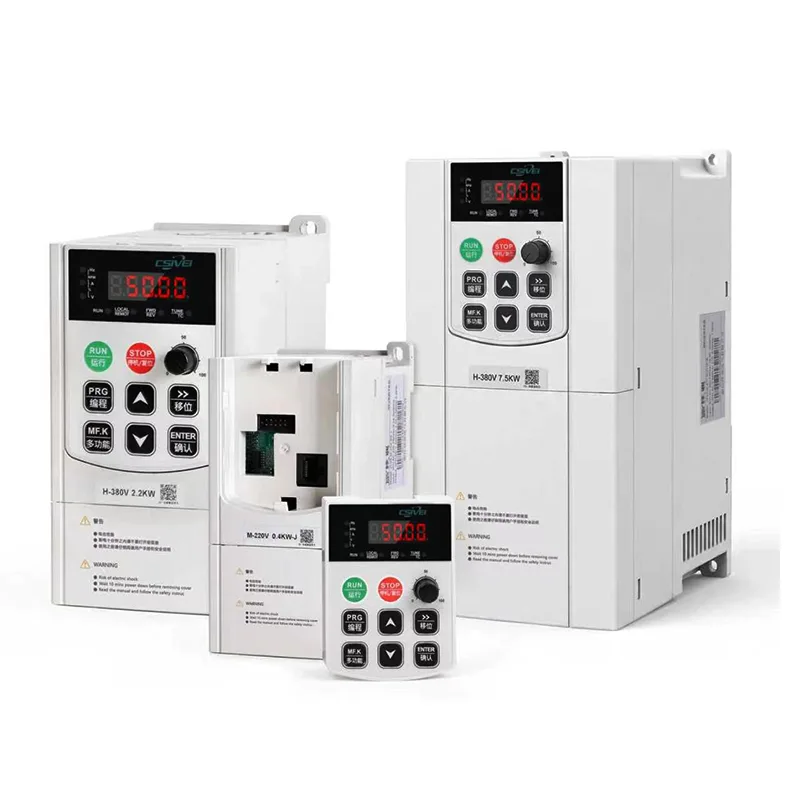

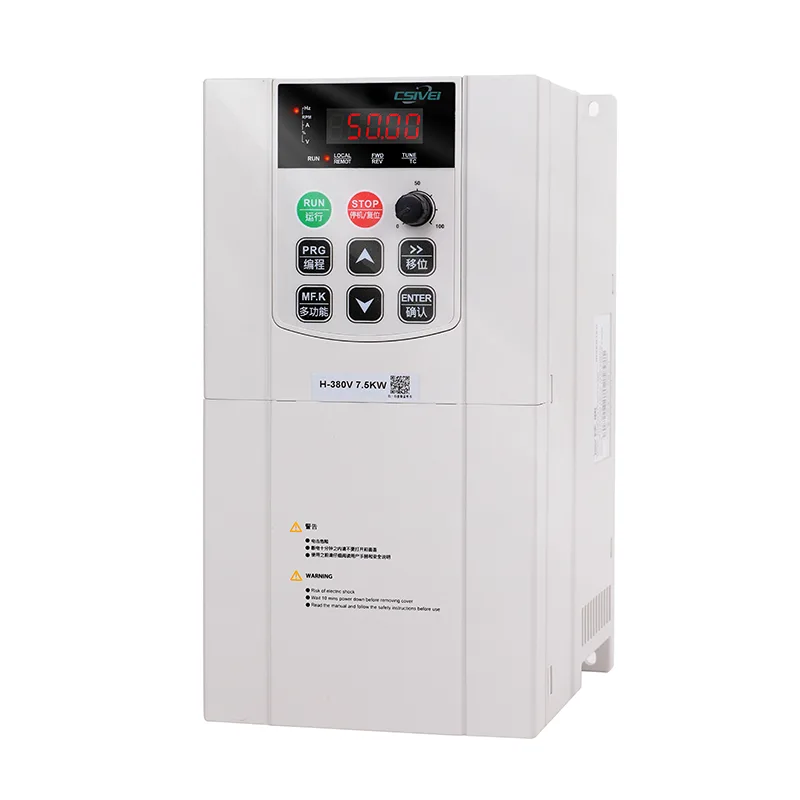

CSIVEI 4kw वाटर पंप इन्वर्टर सोलर VFD बड़े सौर जल पंपिंग परियोजनाओं के लिए एक उच्च प्रदर्शन समाधान है। डीप-वेल सबमर्सिबल पंप और बूस्टर स्टेशनों के लिए डिज़ाइन किया गया, यह सेंसर रहित वेक्टर नियंत्रण के साथ उच्च शुरुआती टॉर्क प्रदान करता है। ड्राइव स्वचालित रूप से सौर पैनल वोल्टेज के आधार पर आउटपुट आवृत्ति को समायोजित करती है, जिससे पूरे दिन अधिकतम जल प्रवाह सुनिश्चित होता है। निरंतर दबाव, ड्राई-रन सुरक्षा और फॉल्ट लॉग स्टोरेज के लिए अंतर्निहित पीआईडी। वैकल्पिक IP40 फ़िल्टर के साथ IP20 संलग्नक नियंत्रण कक्ष के लिए उपयुक्त है। जीपीआरएस/4जी मॉड्यूल के माध्यम से दूरस्थ निगरानी का समर्थन करता है। CSIVEI सामुदायिक जल आपूर्ति और बड़े पैमाने पर कृषि के लिए विश्वसनीय, ऑफ-ग्रिड पंपिंग प्रदान करता है।
| नमूना | 4kw वॉटर पंप इन्वर्टर सोलर VFD |
| इनपुट वोल्टेज | AC,1PH,220V(-15%)~240V(+10%) |
| AC,3PH,380V(-15%)~440V(+10%) | |
| रेटेड आवृत्ति | 50/60हर्ट्ज़ |
| आवृति सीमा | ±5%(47.5~63हर्ट्ज) |
| आउटपुट वोल्टेज | 0-आउटपुट वोल्टेज |
| आउटपुट आवृत्ति | 0.1~500Hz |
| उच्चतम आवृत्ति | वेक्टर नियंत्रण：0~500Hz |
| वी/एफ नियंत्रण：0~500HZ | |
| वाहक आवृत्ति | 0.8KHz~8KHz |
| वाहक आवृत्ति को लोड विशेषताओं के अनुसार स्वचालित रूप से समायोजित किया जा सकता है | |
| इनपुट आवृत्ति संकल्प | डिजिटल सेटिंग：0.01Hz |
| सिमुलेशन सेटिंग：अधिकतम आवृत्ति x 0.025% | |
| नियंत्रण विधि | एसवीसी ओपन-लूप वेक्टर नियंत्रण |
| वी/एफ ओपन-लूप गति नियंत्रण | |
| आरंभिक टॉर्क | 0.5हर्ट्ज/150%(एसवीसी) |
| गति सीमा | 1:100(एसवीसी) |
| गति स्थिरता सटीकता | ±0.5%(एसवीसी) |
| अधिभार क्षमता | 150%रेटेड करंट：60s，170%रेटेड करंट：12s，190%रेटेड करंट：1.5s |
| टोक़ वृद्धि | स्वचालित टॉर्क बूस्ट; मैनुअल टॉर्क बूस्ट: 0.1%~30.0% |
| वी/एफ वक्र | तीन विधियाँ：1.रैखिक；2.मल्टीफ़ोकल；3.पावर-प्रकार वी/एफ वक्र |
| वी/एफ पृथक्करण | 2 विधियाँ：पूरी तरह से अलग；अर्ध-पृथक |
| त्वरण और मंदी वक्र | रैखिक या एस-वक्र त्वरण और मंदी के तरीके। 0.0~6500.0s की समय सीमा के साथ दो प्रकार के त्वरण और मंदी के समय |
| डीसी ब्रेक लगाना | डीसी ब्रेकिंग आवृत्ति：0.00Hz~अधिकतम आवृत्ति |
| ब्रेकिंग समय：0.0s~36.0s | |
| ब्रेक ऑपरेशन वर्तमान मान：0.0%~100.0% | |
| जॉग नियंत्रण | जॉग फ़्रीक्वेंसी रेंज: 0.00Hz से अधिकतम फ़्रीक्वेंसी। जॉग त्वरण और मंदी का समय: 0.0s से 6500.0s |
| अंतर्निहित पीआईडी | यह आसानी से एक प्रक्रिया नियंत्रण बंद-लूप नियंत्रण प्रणाली प्राप्त कर सकता है |
| ए.वी.आर | जब ग्रिड वोल्टेज बदलता है, तो यह स्वचालित रूप से एक स्थिर आउटपुट वोल्टेज बनाए रख सकता है। |
| टॉर्क सीमित और नियंत्रण | बार-बार ओवरकरंट ट्रिप को रोकने के लिए ऑपरेशन के दौरान "खुदाई" की विशेषताएं स्वचालित रूप से टॉर्क को सीमित करती हैं |
पारिस्थितिक बहाली परियोजनाओं के लिए, यह 4 किलोवाट वॉटर पंप इन्वर्टर सोलर वीएफडी वनीकरण, घास के मैदान पुनर्वास और रेगिस्तानी हरित बेल्ट के लिए एक स्थायी जल स्रोत प्रदान करता है। यह शुष्क क्षेत्रों में पेड़ों की पौध, झाड़ियों और देशी वनस्पतियों की सिंचाई के लिए भूजल उठाता है या सतही जल एकत्र करता है। सिस्टम को टाइमर या मिट्टी की नमी सेंसर के साथ पूरी तरह से स्वचालित किया जा सकता है, जिससे जरूरत पड़ने पर ही पानी उपलब्ध कराया जा सकता है। इसकी विस्तृत इनपुट वोल्टेज रेंज विभिन्न विन्यासों के सौर सरणियों को स्वीकार करती है, जिससे इसे स्केल करना आसान हो जाता है। मरुस्थलीकरण रोधी बेल्टों, सड़क के किनारे वृक्षारोपण, खदान सुधार और आर्द्रभूमि बहाली में तैनात, यह ड्राइव सबसे दूरस्थ स्थानों में भी ईंधन रसद के बिना उच्च अपटाइम सुनिश्चित करता है।
CSIVEI फैक्ट्री की गुणवत्ता वाले 4kw वॉटर पंप इन्वर्टर सोलर VFD सेंट्रीफ्यूगल और सबमर्सिबल पंप लोड के लिए अनुकूलित सेंसर रहित वेक्टर नियंत्रण का उपयोग करते हैं। यह वितरित करता है:
● उच्च शुरुआती टॉर्क - 0.5 हर्ट्ज पर 150% तक, लंबे शाफ्ट वाले गहरे कुएं पंपों के लिए आवश्यक।
● स्थिर कम गति वाला संचालन - सौर ऊर्जा सीमांत होने पर रुकने से रोकता है।
● स्वचालित पंप वक्र अनुकूलन - ड्राइव इष्टतम दक्षता बनाए रखने के लिए पंप की हेड-फ्लो विशेषताओं को सीखता है।
● निरंतर दबाव/निरंतर प्रवाह मोड - अंतर्निहित पीआईडी दबाव या प्रवाह सेंसर से प्रतिक्रिया स्वीकार करता है, सौर उतार-चढ़ाव की परवाह किए बिना सेटपॉइंट बनाए रखता है।
● सॉफ्ट स्टार्ट और सॉफ्ट स्टॉप - वॉटर हैमर, पाइप स्ट्रेस और मोटर सर्ज करंट को खत्म करता है।
ये एल्गोरिदम सुनिश्चित करते हैं कि पंप पूरे सौर दिवस में, सुबह से देर दोपहर तक, बार-बार ट्रिपिंग या यांत्रिक झटके के बिना सुचारू रूप से काम करता रहे।
Q1: ड्राइव "ड्राई‑रन" दोष दिखाता है लेकिन कुएं में पानी है। क्या गलत?
ए: ड्राई-रन सेंसर (फ्लो स्विच, इलेक्ट्रोड, या प्रेशर सेंसर) गलत तरीके से स्थापित या कैलिब्रेट किया जा सकता है। पंप स्टार्टअप के दौरान गलत ट्रिप से बचने के लिए सेंसर वायरिंग की जांच करें और डिटेक्शन विलंब को अधिक समय तक सेट करें (पैरामीटर पी.61)। यह भी सत्यापित करें कि पंप वास्तव में पानी में डूबा हुआ है - पानी का स्तर सेवन से नीचे चला गया हो सकता है।
Q2: क्या ड्राइव में एमपीपीटी से परे ऊर्जा बचत मोड है?
उत्तर: हाँ. "ऑटो एनर्जी ऑप्टिमाइज़ेशन" (एईओ) सुविधा मोटर वोल्टेज को कम कर देती है जब पंप लोड हल्का होता है (उदाहरण के लिए, कम प्रवाह की मांग), आउटपुट को प्रभावित किए बिना ऊर्जा उपयोग में 10‑20% की कटौती करता है। पैरामीटर P.52 = 1 सक्षम करें।
Q3: मैं ड्राइव से कौन सा डेटा लॉग कर सकता हूं?
ए: ड्राइव दैनिक ऊर्जा उपज (केडब्ल्यूएच), पानी की मात्रा (एम³), पंप रनटाइम (घंटे), गलती की घटनाएं और संचयी योग लॉग करता है। डेटा आंतरिक मेमोरी (पिछले 30 दिनों) में संग्रहीत किया जाता है और इसे मॉडबस या एसडी कार्ड (वैकल्पिक) के माध्यम से निर्यात किया जा सकता है।
Q4: क्या मुझे एक अलग पंप नियंत्रक या सॉफ्ट स्टार्टर की आवश्यकता है?
उत्तर: नहीं। CSIVEI सौर वीएफडी सभी नियंत्रण कार्यों को एकीकृत करता है: एमपीपीटी, परिवर्तनीय आवृत्ति ड्राइव, पंप सुरक्षा (ड्राई-रन, ओवरलोड, पाइप फट), और निरंतर दबाव के लिए वैकल्पिक पीआईडी। यह पंप नियंत्रकों और सॉफ्ट स्टार्टर्स दोनों को प्रतिस्थापित करता है।
Q5: इस ड्राइव की ग्राउंडिंग आवश्यकताएँ क्या हैं?
उ: उचित ग्राउंडिंग महत्वपूर्ण है। तांबे के कंडक्टर का उपयोग करके ड्राइव के पीई टर्मिनल को समर्पित अर्थ ग्राउंड से कनेक्ट करें। सौर पैनल फ्रेम और पंप मोटर को भी ग्राउंड करें। ज़मीन पर उतरने में विफलता के कारण बिजली का झटका लग सकता है या ड्राइव में खराबी आ सकती है।
इनडोर माउंटिंग आवश्यक है- मानक IP20 संलग्नक नियंत्रण कक्ष या मौसमरोधी अलमारियाँ के लिए डिज़ाइन किया गया है। बाहरी उपयोग के लिए, वैकल्पिक IP54 संलग्नक का ऑर्डर करें या एक सुरक्षात्मक आवास में स्थापित करें।
पर्याप्त वेंटिलेशन- उचित ताप अपव्यय सुनिश्चित करने के लिए ड्राइव के ऊपर और नीचे 100 मिमी की न्यूनतम निकासी बनाए रखें। परिवेश का तापमान 40°C से अधिक नहीं होना चाहिए.
केबल का सही आकार- ओवरहीटिंग को रोकने के लिए कम से कम 125% रेटेड करंट वाले केबल का उपयोग करें। वोल्टेज ड्रॉप और बिजली हानि को कम करने के लिए डीसी इनपुट केबल को यथासंभव छोटा रखें।
उचित ग्राउंडिंग- पीई टर्मिनल को एक समर्पित अर्थ ग्राउंड से कनेक्ट करें। इसके अलावा सोलर पैनल फ्रेम और पंप मोटर को भी ग्राउंड करें। अनुचित ग्राउंडिंग से बिजली का झटका, ड्राइव में खराबी या बिजली की क्षति हो सकती है।
