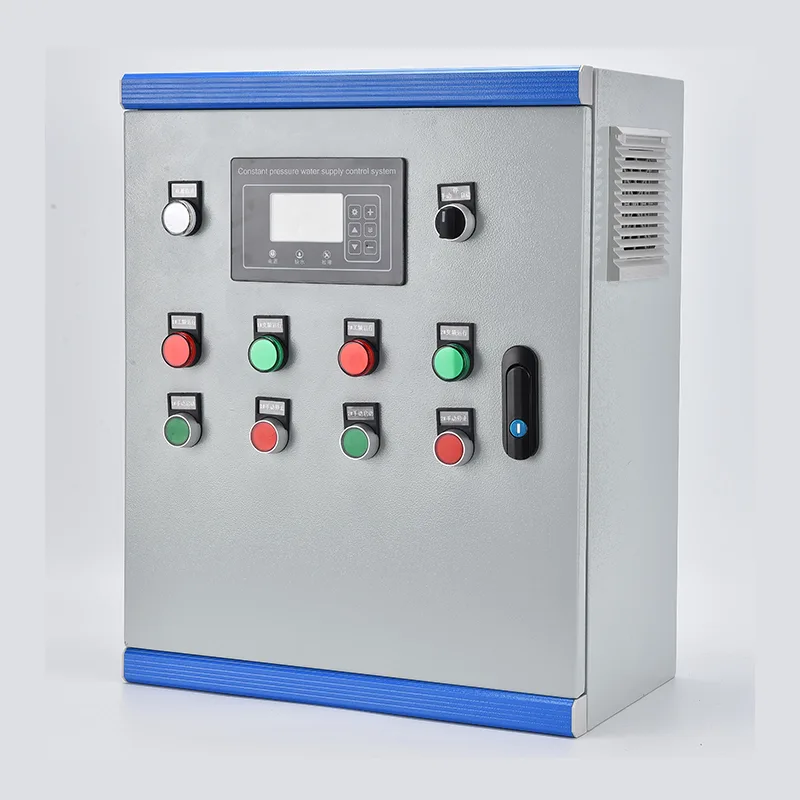

लगातार दबाव जल आपूर्ति नियंत्रण कैबिनेट

लगातार दबाव जल आपूर्ति नियंत्रण कैबिनेट एक वीएफडी, पीएलसी या समर्पित पंप नियंत्रक, इनकमिंग सर्किट ब्रेकर, प्रति पंप आउटपुट संपर्ककर्ता, नियंत्रण ट्रांसफार्मर और दबाव ट्रांसमीटर इंटरफ़ेस को एक ही मंजिल पर खड़े बाड़े में एकीकृत करता है। 380-480 वी तीन-चरण पर पावर रेटिंग 0.75 किलोवाट से 400 किलोवाट तक होती है। मुख्य हेडर पर एक दबाव सेंसर नियंत्रक को 4-20 एमए सिग्नल खिलाता है, जो लगातार उपयोगकर्ता द्वारा परिभाषित सेटपॉइंट के खिलाफ वास्तविक दबाव की तुलना करता है और ±0.02 एमपीए के भीतर विनियमन बनाए रखने के लिए पीआईडी ​​लूप के माध्यम से वीएफडी आउटपुट आवृत्ति को समायोजित करता है। मल्टी-पंप सिस्टम में, लीड पंप वीएफडी नियंत्रण के तहत संचालित होता है जबकि मांग में उतार-चढ़ाव के अनुसार लैग पंप क्रमिक रूप से शुरू या बंद हो जाते हैं। ड्यूटी रोटेशन बैलेंस सभी पंपों पर घंटों चलता है। सुरक्षा में ड्राई-रन, ओवरलोड, फेज़ लॉस, शॉर्ट सर्किट और ओवरप्रेशर शामिल है। दरवाजे पर लगा एचएमआई टचस्क्रीन सिस्टम दबाव, पंप स्थिति, आवृत्ति, गलती लॉग और ऊर्जा डेटा प्रदर्शित करता है। मोडबस आरटीयू/टीसीपी या वैकल्पिक 4जी क्लाउड गेटवे के माध्यम से संचार दूरस्थ निगरानी और एससीएडीए एकीकरण को सक्षम बनाता है। बाहरी उपयोग के लिए बाड़े को पाउडर कोटिंग के साथ गैल्वेनाइज्ड स्टील से निर्मित किया गया है, जिसे IP54 मानक या IP65 तक रेट किया गया है।

आदर्श अनुप्रयोग

जहां बदलती मांग के बावजूद पानी का दबाव लगातार बना रहना चाहिए, लगातार दबाव जल आपूर्ति नियंत्रण कैबिनेट गुरुत्वाकर्षण भंडारण और निश्चित गति पंपिंग को स्वचालित, मांग-उत्तरदायी नियंत्रण से बदल देता है।

नगरपालिका जल आपूर्ति एवं बूस्टर स्टेशन

शहरी जल नेटवर्क चरम घंटों और रात भर कम प्रवाह की अवधि के बीच व्यापक दबाव में उतार-चढ़ाव का अनुभव करते हैं। कैबिनेट पंप की गति और स्टेजिंग को संशोधित करके निर्दिष्ट नेटवर्क बिंदुओं पर निरंतर दबाव बनाए रखता है, पाइप जोड़ों पर दबाव डालने और सेवा संबंधी शिकायतें उत्पन्न करने वाले डिप्स और उछाल को समाप्त करता है। लंबे ट्रांसमिशन मेन के साथ बूस्टर स्टेशनों के लिए, पीआईडी ​​लूप बदलते अपस्ट्रीम दबाव और परिवर्तनशील डाउनस्ट्रीम ऑफटेक के अनुकूल होता है।

ऊंची-ऊंची आवासीय एवं वाणिज्यिक इमारतें

अपार्टमेंट टावरों, होटलों और कार्यालय ब्लॉकों को ऊपरी मंजिलों पर विश्वसनीय दबाव की आवश्यकता होती है। कई ऊर्ध्वाधर मल्टी-स्टेज पंपों के साथ एक निरंतर दबाव कैबिनेट स्वचालित रूप से अधिभोग-आधारित मांग से मेल खाने के लिए आउटपुट को समायोजित करता है - दोपहर के समय कम, सुबह और शाम के चरम के दौरान अधिक। यह प्रणाली उनके संरचनात्मक भार, लीजियोनेला जोखिम और रखरखाव पहुंच आवश्यकताओं के साथ-साथ भारी छत टैंकों की आवश्यकता को दूर करती है।

औद्योगिक प्रक्रिया एवं ठंडा पानी

विनिर्माण संयंत्रों, खाद्य प्रसंस्करण सुविधाओं और बिजली स्टेशनों को कसकर नियंत्रित दबाव पर प्रक्रिया जल की आवश्यकता होती है। कैबिनेट प्रक्रिया आवश्यकताओं के अनुकूल विनियमन सटीकता के साथ कूलिंग टॉवर मेकअप, वाशडाउन लाइन, बॉयलर फ़ीड और उत्पादन जल सर्किट की आपूर्ति करता है। वीएफडी-आधारित नियंत्रण थ्रॉटलिंग से जुड़ी ऊर्जा बर्बादी और वाल्व घिसाव को समाप्त करता है।

कृषि सिंचाई

बड़े पैमाने पर ड्रिप, स्प्रिंकलर और सेंटर-पिवट सिस्टम को विभिन्न उत्सर्जक विशेषताओं के साथ फील्ड ज़ोन में स्थिर दबाव पर परिवर्तनीय प्रवाह की आवश्यकता होती है। कैबिनेट कई पंप कॉन्फ़िगरेशन को संभालता है, जिसमें सबमर्सिबल बोरहोल और क्षैतिज बूस्टर पंप शामिल हैं, जो स्वचालित रूप से खुले सिंचाई क्षेत्रों की संख्या से आउटपुट का मिलान करता है। अंतर्निहित ड्राई-रन सुरक्षा स्रोत जल स्तर परिवर्तन के दौरान पंपों की सुरक्षा करती है।

ग्रामीण एवं सामुदायिक जल आपूर्ति

ग्रामीण प्रणालियों और दूरस्थ बस्तियों को स्वचालित दबाव प्रबंधन से लाभ होता है जो मैन्युअल पंप संचालन की जगह लेता है। भंडारण टैंक स्तर सेंसर के साथ एकीकृत, उपभोक्ताओं को निरंतर दबाव प्रदान करते हुए टैंक भरने को बनाए रखने के लिए कैबिनेट स्वचालित रूप से शुरू और बंद हो जाती है। 4जी के माध्यम से रिमोट मॉनिटरिंग से एक ऑपरेटर को मोबाइल फोन या सेंट्रल स्काडा से कई बिखरे हुए स्टेशनों का प्रबंधन करने की सुविधा मिलती है।

होटल, रिज़ॉर्ट और आतिथ्य

एक साइट पर फैली इमारतों के साथ रिसॉर्ट्स और अवकाश सुविधाओं के लिए अतिथि कमरे, रसोई, कपड़े धोने और भूनिर्माण के लिए समान दबाव की आवश्यकता होती है। कैबिनेट सुबह और शाम की चरम मांग को पूरा करने के लिए कई पंपों का प्रबंधन करता है, जबकि ऑफ-पीक घंटों के दौरान ऊर्जा को कम करता है, जिसमें सिस्टम रात भर स्लीप मोड में रहता है।

तकनीकी गहरा गोता

लगातार दबाव जल आपूर्ति नियंत्रण कैबिनेट वीएफडी गति नियंत्रण, पीएलसी-आधारित पंप अनुक्रमण और एकल फैक्ट्री-असेंबल बाड़े में व्यापक सुरक्षा को जोड़ती है, जो एकल-पंप से बहु-पंप प्रतिष्ठानों के लिए स्वायत्त दबाव प्रबंधन प्रदान करती है।

पीआईडी ​​बंद-लूप दबाव विनियमन

मुख्य हेडर पाइप पर एक दबाव ट्रांसमीटर पानी के दबाव को 4-20 एमए एनालॉग सिग्नल में परिवर्तित करता है। नियंत्रक एक डिजिटल पीआईडी ​​एल्गोरिथ्म चलाता है: आनुपातिक लाभ यह निर्धारित करता है कि सिस्टम दबाव विचलन पर कितनी आक्रामक प्रतिक्रिया करता है, अभिन्न समय स्थिर-स्थिति ऑफसेट को समाप्त करता है, और व्युत्पन्न भिगोना अचानक प्रवाह परिवर्तन के दौरान ओवरशूट को दबा देता है। पीआईडी ​​आउटपुट सीधे वीएफडी आवृत्ति संदर्भ सेट करता है, वास्तविक समय में मांग से मेल खाने के लिए पंप की गति को समायोजित करता है। एक बार विशिष्ट सिस्टम विशेषताओं - पाइप की लंबाई, पंप वक्र और दबाव पोत की मात्रा के अनुरूप होने पर विशिष्ट विनियमन सटीकता ±0.02 एमपीए के भीतर रहती है।

मल्टी-पंप अनुक्रमण तर्क

जब मांग एकल वीएफडी-संचालित पंप की क्षमता से अधिक हो जाती है, तो नियंत्रक अतिरिक्त पंपों को संचालन में लगा देता है। लीड पंप VFD नियंत्रण में चलता है। यदि यह अधिकतम आवृत्ति तक पहुँच जाता है और दबाव अभी भी निर्धारित बिंदु से नीचे रहता है, तो नियंत्रक इस पंप को अपने बाईपास संपर्ककर्ता के माध्यम से निश्चित गति संचालन में स्थानांतरित करता है और वीएफडी नियंत्रण के तहत एक लैग पंप शुरू करता है। जैसे ही मांग गिरती है और वीएफडी निर्धारित बिंदु से ऊपर दबाव के साथ न्यूनतम आवृत्ति तक पहुंचता है, लैग पंप एक-एक करके कम हो जाते हैं और लीड पंप चर-गति नियंत्रण पर वापस आ जाता है। यह सुनिश्चित करता है कि किसी भी समय केवल एक पंप परिवर्तनशील गति से चलता है जबकि अन्य अपने सर्वोत्तम दक्षता बिंदु के निकट निश्चित गति से चलते हैं।

ड्यूटी रोटेशन और समानीकरण

घिसाव को समान रूप से वितरित करने के लिए, नियंत्रक संचयी रन घंटों या प्रारंभ गणना के आधार पर लीड पंप पदनाम को घुमाता है। रोटेशन ट्रिगर होने पर सबसे कम घंटों वाला पंप अगला लीड बन जाता है, जो दबाव व्यवधान से बचने के लिए कम प्रवाह की स्थिति में होता है। रखरखाव के लिए ऑफ़लाइन लिया गया पंप एक डिजिटल इनपुट के माध्यम से रोटेशन से लॉक हो जाता है, और नियंत्रक शेष पंपों पर शुल्क पुनः आवंटित करता है।

नींद, जागना और कम प्रवाह प्रबंधन

शून्य-मांग अवधि के दौरान - उदाहरण के लिए, वाणिज्यिक भवनों में रात भर - वीएफडी अंततः अपनी न्यूनतम आवृत्ति तक पहुंच जाता है, जबकि दबाव निर्धारित बिंदु पर रहता है। कॉन्फ़िगर करने योग्य देरी के बाद, नियंत्रक स्लीप मोड में प्रवेश करता है और सभी पंप बंद कर देता है। एक छोटा डायाफ्राम टैंक नींद के दौरान सिस्टम दबाव बनाए रखता है। जब दबाव वेक थ्रेशोल्ड तक कम हो जाता है, तो नियंत्रक लीड पंप को पुनरारंभ करता है और दबाव को बहाल करने के लिए रैंप करता है। यह चक्र पंपों को लंबे समय तक बंद वाल्व के विरुद्ध चलने से रोकता है, ऊर्जा बचाता है और पंप को ज़्यादा गरम होने से बचाता है।

पंप सुरक्षा सुइट

नियंत्रक मानक मोटर अधिभार से परे पंप-विशिष्ट सुरक्षा प्रदान करता है। ड्राई-रन डिटेक्शन या तो वेल लेवल प्रोब से डिजिटल इनपुट या मोटर अंडरकरंट सेंसिंग का उपयोग करता है। यदि वाल्व अचानक बंद हो जाता है तो ऑटो-रीसेट के साथ ओवरप्रेशर ट्रिप पाइप क्षति को रोकता है। एक तीव्र-चक्र लॉकआउट मोटर वाइंडिंग की सुरक्षा के लिए प्रति घंटे स्टार्ट की संख्या को सीमित करता है। चरण हानि और चरण अनुक्रम निगरानी रिवर्स रोटेशन से होने वाली यांत्रिक क्षति को रोकती है। सभी यात्रा घटनाओं को समय-मुद्रांकित किया जाता है और गलती लॉग में संग्रहीत किया जाता है, जिसमें लॉकआउट से पहले ऑपरेटर के हस्तक्षेप की आवश्यकता होने पर ऑटो-रीसेट प्रयासों की एक कॉन्फ़िगर करने योग्य संख्या होती है।

वीएफडी ड्राइव आर्किटेक्चर

वीएफडी को 60 सेकंड के लिए 110% ओवरलोड रेटिंग के साथ वेरिएबल-टॉर्क पंप ड्यूटी के लिए चुना गया है। फ्लाइंग-स्टार्ट क्षमता ओवरकरंट पर ट्रिपिंग के बिना कोस्टिंग पंप में निर्बाध पुनः आरंभ करने में सक्षम बनाती है। स्किप-फ़्रीक्वेंसी प्रोग्रामिंग यांत्रिक अनुनाद बैंड से बचती है। स्वचालित ऊर्जा अनुकूलन हल्के भार पर मोटर चुंबकीय धारा को कम कर देता है, जिससे पंप पूर्ण गति से नीचे चलने पर अतिरिक्त ऊर्जा की बचत होती है। एक अंतर्निर्मित डीसी लिंक चोक और आरएफआई फ़िल्टर आपूर्ति पर हार्मोनिक वर्तमान इंजेक्शन को कम करता है।

एचएमआई और ऑपरेटर इंटरफ़ेस

डोर-माउंटेड कलर टचस्क्रीन वास्तविक समय सिस्टम दबाव और सेटपॉइंट, व्यक्तिगत पंप स्थिति, संचयी रन घंटे और प्रति पंप स्टार्ट काउंट, गलती इतिहास के साथ सक्रिय अलार्म और पासवर्ड-संरक्षित पैरामीटर एक्सेस प्रदान करता है। मैनुअल ओवरराइड नियंत्रण कमीशनिंग और रखरखाव गतिविधियों का समर्थन करता है।

दूरस्थ निगरानी और संचार

मानक RS485 मॉडबस RTU साइट SCADA या टेलीमेट्री उपकरण से जुड़ता है। एक वैकल्पिक 4जी या ईथरनेट क्लाउड गेटवे वेब ब्राउज़र या स्मार्टफोन ऐप के माध्यम से रिमोट एक्सेस को सक्षम बनाता है, जो वास्तविक समय दबाव, पंप स्थिति, ऊर्जा खपत और अलार्म पुश सूचनाएं प्रदान करता है। ऑपरेटर विशिष्ट सिस्टम आवश्यकताओं के लिए दबाव सेटपॉइंट को दूरस्थ रूप से समायोजित कर सकते हैं।

संलग्नक और पर्यावरण निर्माण

फ़्लोर-स्टैंडिंग कैबिनेट में यूवी-प्रतिरोधी पाउडर कोटिंग के साथ 1.5-2.0 मिमी गैल्वनाइज्ड स्टील शीट का उपयोग किया जाता है। IP54 इनडोर पंप रूम के लिए मानक है। IP55 या IP65 बाहरी और जल-उपचार वातावरण के लिए उपलब्ध है। थर्मोस्टेटिक फैन नियंत्रण के साथ फ़िल्टर्ड फोर्स्ड-एयर वेंटिलेशन वीएफडी की ऑपरेटिंग रेंज के भीतर आंतरिक तापमान बनाए रखता है। उष्णकटिबंधीय या रेगिस्तानी बाहरी प्रतिष्ठानों के लिए, एक सनशेड कैनोपी और एंटी-कंडेनसेशन हीटर निर्दिष्ट किया जा सकता है। केबल का प्रवेश कैबिनेट बेस में ग्रंथि प्लेटों के माध्यम से होता है। कैबिनेट को IEC 61439-1/2 के अनुसार डिजाइन और निर्मित किया गया है, जिसमें सभी घटक CE-चिह्नित और क्षेत्रीय प्रमाणन उपलब्ध हैं।

अक्सर पूछे जाने वाले प्रश्नों

Q1: कैबिनेट निरंतर दबाव कैसे बनाए रखती है?

मुख्य वॉटर हेडर पर एक दबाव सेंसर लगातार सिस्टम दबाव को मापता है और नियंत्रक को 4-20 एमए सिग्नल भेजता है। नियंत्रक का पीआईडी ​​एल्गोरिदम उपयोगकर्ता द्वारा निर्धारित लक्ष्य के विरुद्ध वास्तविक दबाव की तुलना करता है। यदि दबाव गिरता है, तो यह पंप को गति देने के लिए वीएफडी आउटपुट आवृत्ति बढ़ा देता है। यदि दबाव बढ़ता है, तो यह पंप को धीमा कर देता है। यह बंद-लूप विनियमन लगातार चलता रहता है, आमतौर पर सेटपॉइंट के ±0.02 एमपीए के भीतर दबाव रखता है।

Q2: एक लगातार दबाव जल आपूर्ति नियंत्रण कैबिनेट कितने पंपों को नियंत्रित कर सकता है?

मानक कॉन्फ़िगरेशन 1 से 6 पंपों का समर्थन करता है, जिसमें 2 या 3 पंप सबसे आम तैनाती हैं। मल्टी-पंप सिस्टम में, एक एकल वीएफडी वैरिएबल-स्पीड पंप को चलाता है जबकि मांग बढ़ने पर अतिरिक्त पंप निश्चित गति से शुरू होते हैं। सभी पंप अनुक्रमण, प्रत्यावर्तन और दोष परिवर्तन तर्क नियंत्रक में निर्मित होते हैं।

Q3: इस कैबिनेट और प्रत्येक पंप पर अलग वीएफडी स्थापित करने के बीच क्या अंतर है?

कैबिनेट एक संपूर्ण नियंत्रण प्रणाली प्रदान करता है - पंप अनुक्रमण तर्क, दबाव पीआईडी ​​लूप, स्वचालित प्रत्यावर्तन, दोष परिवर्तन, स्लीप/वेक फ़ंक्शन और एक एकल उपयोगकर्ता इंटरफ़ेस - सभी पूर्व-वायर्ड और फ़ैक्टरी-परीक्षणित। व्यक्तिगत वीएफडी महत्वपूर्ण बाहरी इंजीनियरिंग के बिना बहु-पंप संचालन का समन्वय नहीं कर सकते हैं।

Q4: क्या सिस्टम स्टोरेज टैंक के साथ या उसके बिना काम कर सकता है?

दोनों। टैंक-भरण एप्लिकेशन में, नियंत्रक सिस्टम दबाव बनाए रखता है जबकि टैंक में एक लेवल सेंसर स्टार्ट/स्टॉप प्राधिकरण प्रदान करता है। प्रत्यक्ष मुख्य कॉन्फ़िगरेशन में, नियंत्रक सीधे वितरण पाइपिंग पर लाइन दबाव बनाए रखता है, बिना किसी भंडारण टैंक के उपभोक्ता की मांग से मेल खाने के लिए पंप की गति को नियंत्रित करता है।

Q5: कौन से पंप प्रकार संगत हैं?

कैबिनेट 380-480 वी, 50/60 हर्ट्ज पर सबमर्सिबल बोरहोल पंप, ऊर्ध्वाधर मल्टी-स्टेज पंप, क्षैतिज अंत-सक्शन केन्द्रापसारक पंप और इनलाइन बूस्टर पंप में उपयोग किए जाने वाले मानक तीन-चरण प्रेरण मोटर्स को नियंत्रित करता है। स्थायी चुंबक मोटर्स को संगत वीएफडी के साथ भी चलाया जा सकता है।

Q6: कौन सी पावर रेंज उपलब्ध है?

मानक विन्यास 0.75 किलोवाट से 400 किलोवाट को कवर करते हैं। कैबिनेट का आकार पंपों की संख्या, प्रत्येक पंप की मोटर पूर्ण-लोड वर्तमान और साइट दोष स्तर पर आधारित है। हमारे इंजीनियर आपके पंप डेटा से वीएफडी, कॉन्टैक्टर, सर्किट ब्रेकर और बसबार सिस्टम का चयन करेंगे।

Q7: कौन से दूरस्थ निगरानी विकल्प उपलब्ध हैं?

मानक RS485 मॉडबस RTU साइट SCADA से जुड़ता है। वैकल्पिक 4जी या ईथरनेट गेटवे क्लाउड प्लेटफॉर्म से लिंक होते हैं, जो वेब ब्राउज़र या स्मार्टफोन ऐप के माध्यम से वास्तविक समय के दबाव, पंप की स्थिति, ऊर्जा की खपत, गलती अलार्म और ऐतिहासिक डेटा तक पहुंच प्रदान करते हैं। एसएमएस या ऐप पुश नोटिफिकेशन ऑपरेटरों को दोषों के प्रति सचेत करते हैं।

प्रश्न8: कैबिनेट को किस रखरखाव की आवश्यकता है?

दरवाजे की सील और वेंटिलेशन फिल्टर का मासिक निरीक्षण। विद्युत समाप्ति की त्रैमासिक जाँच। सुरक्षा उपकरणों और वैकल्पिक तर्क का वार्षिक कार्यात्मक परीक्षण। वीएफडी कूलिंग पंखे और डीसी लिंक कैपेसिटर का सेवा जीवन 5-10 वर्ष है और इन्हें बदला जा सकता है। दबाव ट्रांसमीटर को सालाना कैलिब्रेट किया जाना चाहिए।

Q9: पारंपरिक पंपिंग की तुलना में यह प्रणाली ऊर्जा कैसे बचाती है?

थ्रॉटलिंग वाल्व वाला एक स्थिर गति वाला पंप कृत्रिम प्रतिबंध के विरुद्ध पंपिंग में ऊर्जा बर्बाद करता है। वीएफडी पंप की गति को सीधे मांग से मेल खाता है। क्योंकि पंप की शक्ति गति के घन के साथ मापी जाती है, 80% गति वाला एक पंप लगभग 50% पूर्ण-गति ऊर्जा खींचता है। शून्य-मांग अवधि के दौरान स्लीप मोड के साथ, इंस्टॉलेशन आमतौर पर 20% से 40% ऊर्जा कटौती प्राप्त करते हैं।

एक नगरपालिका माध्यमिक जल आपूर्ति उन्नयन - उच्च वृद्धि वाला आवासीय जिला

पृष्ठभूमि

एक प्रमुख एशियाई शहर में एक नगरपालिका जल प्राधिकरण उच्च वृद्धि वाले आवासीय समुदायों की सेवा करने वाले 80 से अधिक माध्यमिक जल आपूर्ति बूस्टर स्टेशनों का प्रबंधन करता है। प्रत्येक स्टेशन ने 18 से 35 मंजिल तक के टावरों में 200 से 800 अपार्टमेंट की आपूर्ति की। मौजूदा उपकरण पुराने हो रहे थे - कुछ स्टेशनों ने फ्लोट-वाल्व रीफिल के साथ छत के टैंक का उपयोग किया, अन्य ने दबाव कम करने वाले वाल्व के साथ निश्चित गति पंप सेट का उपयोग किया। शहर सरकार ने दबाव की गुणवत्ता में सुधार करने, सार्वजनिक स्वास्थ्य आधार पर छत की टंकियों को हटाने और पंपिंग ऊर्जा खपत में कटौती करने के लिए अपग्रेड को अनिवार्य कर दिया।

चुनौती

प्रत्येक बूस्टर स्टेशन ने एक अलग मांग प्रोफ़ाइल के साथ एक टावर की सेवा दी: सुबह और शाम की तीव्र चोटियाँ, दिन के समय मध्यम मांग, और रात में लगभग शून्य प्रवाह। मौजूदा निश्चित गति वाले पंप मांग की परवाह किए बिना पूरी क्षमता से चलते थे, जिससे दबाव कम करने वाले वाल्वों के माध्यम से अतिरिक्त दबाव बह जाता था। इससे पंप रूम में गर्मी और शोर उत्पन्न होने पर काफी ऊर्जा बर्बाद हुई। नए स्वास्थ्य नियमों को पूरा करने के लिए छत के टैंकों को हटाने की आवश्यकता थी, और प्राधिकरण को सभी नए स्टेशनों को केंद्रीय SCADA प्लेटफ़ॉर्म पर डेटा रिपोर्ट करने की आवश्यकता थी। भौतिक स्थान भी तंग था - अधिकांश पंप रूम को सीमित छत की ऊंचाई और प्रतिबंधित पहुंच के साथ बेसमेंट क्षेत्रों में फिर से स्थापित किया गया था।

लगातार दबाव जल आपूर्ति नियंत्रण कैबिनेट क्यों चुनें?

तीन स्टेशनों पर एक सफल पायलट के बाद, प्राधिकरण ने फ़ैक्टरी-इंजीनियर्ड निरंतर दबाव कैबिनेट का चयन किया। एक एकल बाड़े में वीएफडी, नियंत्रक, तीन ऊर्ध्वाधर मल्टी-स्टेज पंपों के लिए आउटपुट संपर्ककर्ता, दबाव इंटरफ़ेस और एचएमआई टचस्क्रीन रखे गए थे - जो पुराने पैनल के पदचिह्न से मेल खाते थे। पीआईडी ​​दबाव नियंत्रण ने दबाव कम करने वाले वाल्वों को पूरी तरह से हटाने की अनुमति दी। मांग से मेल खाने के लिए लीड पंप की गति अलग-अलग थी, आवश्यकतानुसार अतिरिक्त पंपों की व्यवस्था की गई थी। रात भर, सिस्टम सो गया, एक छोटे डायाफ्राम पोत द्वारा दबाव बनाए रखा गया।

ऊपरी मंजिल के अपार्टमेंट में पानी का दबाव मांग की परवाह किए बिना नियामक न्यूनतम पर स्थिर हो गया, निचली मंजिलों पर पुराने सिस्टम के कारण होने वाले अतिरिक्त दबाव के बिना। ऊर्जा की खपत प्रति स्टेशन मापी गई और मॉडबस पर प्राधिकरण के SCADA को प्रेषित की गई, जिससे ऑपरेटरों को वास्तविक समय की दृश्यता और प्रत्येक टॉवर की विशिष्ट ऊंचाई के लिए दबाव सेटपॉइंट को दूर से समायोजित करने की क्षमता मिली।

तैनाती

18 महीनों में पहले चरण में बत्तीस निरंतर दबाव अलमारियाँ स्थापित की गईं। प्रत्येक कैबिनेट में विशिष्ट टॉवर से मेल खाने वाले पंप डेटा और दबाव सेटपॉइंट पहले से लोड किए गए थे। ऑन-साइट कमीशनिंग कनेक्टेड मेन सप्लाई, पंप मोटर केबल और प्रेशर ट्रांसमीटर - आमतौर पर प्रति स्टेशन एक दिन में पूरा किया जाता है।

परिणाम

●  कमीशन के तीन महीने के भीतर 32 समुदायों में शीर्ष मंजिल के निवासियों से दबाव की शिकायतें शून्य हो गईं।

●  पंप ऊर्जा खपत में पिछली निश्चित गति बेसलाइन की तुलना में औसतन 35% की गिरावट आई, जो प्राधिकरण के 25% लक्ष्य से अधिक है।

● छत की टंकियों को बंद कर दिया गया और हटा दिया गया, जिससे संबंधित रखरखाव और जल गुणवत्ता अनुपालन लागत समाप्त हो गई।

●  एक दो-व्यक्ति संचालन टीम अब केंद्रीय SCADA से दूर सभी 32 स्टेशनों का प्रबंधन करती है।

●  प्राधिकरण ने शेष 50 स्टेशनों के लिए निरंतर दबाव कैबिनेट का मानकीकरण किया है, जिसका चरण दो वर्तमान में चल रहा है।
