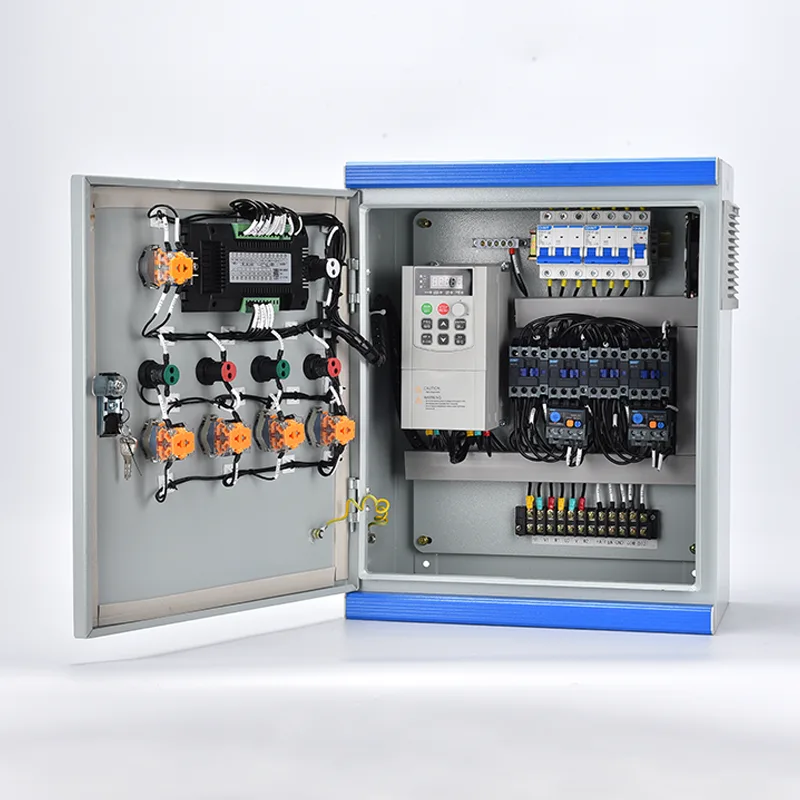

एचवीएसी नियंत्रण कक्ष

प्रत्येक एचवीएसी नियंत्रण पैनल को उस यांत्रिक प्रणाली की विशिष्ट आवश्यकताओं के लिए इंजीनियर किया जाता है जिसे वह नियंत्रित करता है - चाहे एक एकल पैकेज्ड एयर हैंडलिंग इकाई, कई पंपों और कूलिंग टावरों वाला एक चिलर प्लांट, या एक बिल्डिंग-वाइड वीएवी ज़ोन प्रबंधन प्रणाली। पैनल आवास पूर्ण विद्युत बुनियादी ढांचे को समायोजित करता है: आने वाली बिजली अलगाव, सर्किट सुरक्षा, मोटर स्टार्टर्स (डायरेक्ट-ऑन-लाइन, स्टार-डेल्टा, सॉफ्ट स्टार्टर्स, या वैरिएबल फ़्रीक्वेंसी ड्राइव), नियंत्रण रिले, सुरक्षा इंटरलॉक, और एक समर्पित नियंत्रक - आमतौर पर एक पीएलसी या डीडीसी - तापमान, आर्द्रता, दबाव, प्रवाह और वायु गुणवत्ता इनपुट के लिए फ़ील्ड सेंसर टर्मिनलों के साथ। दरवाजे पर लगा एचएमआई टचस्क्रीन या कीपैड डिस्प्ले ऑपरेटरों को वास्तविक समय में सिस्टम दृश्यता और पैरामीटर नियंत्रण देता है। बीएसीनेट, मोडबस, या ईथरनेट/आईपी के माध्यम से कनेक्टिविटी बिल्डिंग मैनेजमेंट सिस्टम (बीएमएस) के साथ सहज एकीकरण को सक्षम बनाती है। आईपी42 से आईपी65 तक एनक्लोजर रेटिंग इनडोर मैकेनिकल कमरों, छत पर प्लांट प्लेटफार्मों और खुले बाहरी स्थानों के लिए उपयुक्त हैं। व्यापक सुरक्षा योजनाएं प्रत्येक सर्किट पर शॉर्ट सर्किट, ओवरलोड, चरण हानि, अंडर/ओवरवोल्टेज और पृथ्वी रिसाव को कवर करती हैं, जिसमें फायर अलार्म शटडाउन, फ्रीज सुरक्षा और एयरफ्लो प्रूफ के लिए अनिवार्य सुरक्षा इंटरलॉक हार्डवायर्ड होते हैं। आईईसी 61439-1/2, आईईसी 60364 और क्षेत्रीय विद्युत सुरक्षा मानकों का पूर्ण अनुपालन बनाए रखा जाता है।

आदर्श अनुप्रयोग

एकल एयर हैंडलर से लेकर कैंपस-व्यापी केंद्रीय संयंत्र तक, एचवीएसी नियंत्रण पैनल केंद्रीकृत विद्युत खुफिया जानकारी प्रदान करते हैं जो यांत्रिक प्रणालियों को सुरक्षित, कुशलतापूर्वक और व्यापक भवन स्वचालन नेटवर्क के साथ समन्वय में चलाता है।

वाणिज्यिक कार्यालय भवन एवं मिश्रित उपयोग विकास

बड़े कार्यालय टावर, शॉपिंग मॉल और मिश्रित उपयोग वाले कॉम्प्लेक्स कई एयर हैंडलिंग इकाइयां, चिलर, कूलिंग टावर और वेंटिलेशन जोन संचालित करते हैं। एचवीएसी नियंत्रण पैनल प्रत्येक यांत्रिक पैकेज के नियंत्रण और सुरक्षा को केंद्रीकृत करते हैं - एक एएचयू पैनल जो आपूर्ति और रिटर्न पंखे, कूलिंग कॉइल्स, इकोनॉमाइज़र डैम्पर्स और फ़िल्टर स्थिति का प्रबंधन करता है, या एक चिलर प्लांट पैनल जो कई कंप्रेसर, प्राथमिक और माध्यमिक पंप और कूलिंग टॉवर प्रशंसकों को अनुक्रमित करता है। बीएसीनेट/आईपी या मोडबस के माध्यम से भवन के बीएमएस के साथ एकीकरण सुविधा प्रबंधकों को केंद्रीय कार्य केंद्र से सभी प्रणालियों की निगरानी और समायोजन करने की अनुमति देता है।

औद्योगिक एवं विनिर्माण सुविधाएं

कारखानों, प्रसंस्करण संयंत्रों और गोदामों को अक्सर आरामदायक एयर कंडीशनिंग से अलग समर्पित वेंटिलेशन और प्रोसेस कूलिंग की आवश्यकता होती है। इन वातावरणों में नियंत्रण पैनल उच्च-शक्ति निकास पंखे, मेक-अप वायु इकाइयों, धूल संग्रह प्रणालियों और प्रक्रिया चिलर का प्रबंधन करते हैं। औद्योगिक संचार प्रोटोकॉल के साथ पीएलसी-आधारित नियंत्रण जटिल इंटरलॉक तर्क का समर्थन करता है - जैसे उत्पादन लाइन संचालन या प्रक्रिया ओवन निकास के साथ वेंटिलेशन का समन्वय। उन्नत धूल और नमी संरक्षण के साथ हेवी-ड्यूटी बाड़े चुनौतीपूर्ण परिवेश स्थितियों को संभालते हैं।

डेटा केंद्र और मिशन-महत्वपूर्ण सुविधाएं

डेटा सेंटर कूलिंग एक 24/7 महत्वपूर्ण कार्य है। कंप्यूटर रूम एयर हैंडलर (सीआरएएच), कंप्यूटर रूम एयर कंडीशनर (सीआरएसी), ठंडा पानी पंप और कंडेनसर पंखे का प्रबंधन करने वाले एचवीएसी नियंत्रण पैनल अतिरेक और विश्वसनीयता के लिए इंजीनियर किए गए हैं। डुअल-पावर इनपुट, ऑटोमैटिक ट्रांसफर स्विच इंटीग्रेशन और फेल-सेफ अलार्म आउटपुट सुनिश्चित करते हैं कि उपयोगिता संबंधी गड़बड़ी के बावजूद कूलिंग जारी रहे। डेटा सेंटर इंफ्रास्ट्रक्चर मैनेजमेंट (डीसीआईएम) प्लेटफॉर्म के लिए मोडबस/बीएसीनेट कनेक्टिविटी के साथ उच्च सटीकता तापमान और आर्द्रता नियंत्रण, वास्तविक समय में पर्यावरण निगरानी प्रदान करता है।

अस्पताल और स्वास्थ्य देखभाल सुविधाएं

ऑपरेटिंग थिएटर, आइसोलेशन रूम, साफ-सुथरे कमरे और सामान्य वार्ड प्रत्येक विशिष्ट वायु गुणवत्ता, तापमान, आर्द्रता और दबाव संबंधों की मांग करते हैं। स्वास्थ्य देखभाल सेटिंग्स में एचवीएसी नियंत्रण पैनल इन सटीक वातावरणों का प्रबंधन करते हैं। महत्वपूर्ण अलार्म फ़ंक्शन - उच्च/निम्न तापमान, आर्द्रता भ्रमण, वायु प्रवाह हानि, और फ़िल्टर स्थिति - भवन की नर्स कॉल या केंद्रीय निगरानी प्रणाली से जुड़े होते हैं। पैनलों को रखरखाव में आसानी के लिए डिज़ाइन किया गया है और इसमें सिस्टम शटडाउन के बिना सेवा की अनुमति देने वाली अलगाव सुविधाएं शामिल हैं।

होटल, रिसॉर्ट्स और आतिथ्य

अतिथि सुविधा सर्वोपरि है. एचवीएसी नियंत्रण पैनल केंद्रीय चिलर प्लांट, बॉयलर सिस्टम, सार्वजनिक स्थानों पर सेवा देने वाले एयर हैंडलर और अतिथि मंजिलों पर फैन कॉइल यूनिट ज़ोन नियंत्रकों का प्रबंधन करते हैं। पूर्व-क्रमादेशित अधिभोग-आधारित कार्यक्रम कम अधिभोग अवधि के दौरान ऊर्जा की खपत को कम करते हैं, जबकि यह सुनिश्चित करते हैं कि अतिथि कमरे चेक-इन समय तक आरामदायक सेटपॉइंट तक पहुंच जाएं।

शैक्षिक परिसर एवं संस्थागत भवन

विश्वविद्यालय भवन, स्कूल और कई संरचनाओं में फैली सरकारी सुविधाएं मानकीकृत एचवीएसी नियंत्रण पैनल प्लेटफार्मों से लाभान्वित होती हैं। प्रत्येक भवन के यांत्रिक कक्ष में एएचयू, पंप और टर्मिनल इकाइयों के लिए समर्पित पैनल हैं, जो सभी परिसर-व्यापी बीएमएस से जुड़े हुए हैं। यह दृष्टिकोण रखरखाव प्रशिक्षण और स्पेयर पार्ट्स प्रबंधन को सरल बनाता है।

तकनीकी गहरा गोता

एचवीएसी नियंत्रण पैनलों को व्यापक बिजली वितरण, मोटर नियंत्रण और स्वचालन असेंबली के रूप में इंजीनियर किया जाता है - प्रत्येक को यांत्रिक उपकरण अनुसूची और संचालन के अनुक्रम से मेल खाने के लिए कस्टम-डिज़ाइन किया जाता है।

विद्युत वितरण और सर्किट संरक्षण

आने वाला अनुभाग लॉक करने योग्य मुख्य डिस्कनेक्ट स्विच या सर्किट ब्रेकर के माध्यम से तीन चरण की बिजली (आमतौर पर 400V/480V, 50/60Hz) स्वीकार करता है, जिसमें साइट के उपलब्ध फॉल्ट करंट के लिए शॉर्ट-सर्किट झेलने वाली रेटिंग की गणना की जाती है। डाउनस्ट्रीम वितरण उपकरण फ़ंक्शन द्वारा आयोजित किया जाता है: पंखे, पंप, कंप्रेसर और नियंत्रण सर्किट के लिए अलग शाखाएं। मोटर सर्किट सुरक्षा थर्मल-मैग्नेटिक सर्किट ब्रेकर या मोटर फुल-लोड करंट से मेल खाने वाले फ़्यूज्ड डिस्कनेक्टर्स द्वारा प्रदान की जाती है, जिसमें ओवरलोड रिले (इलेक्ट्रॉनिक या थर्मल) आईईसी क्लास 10/20/30 ट्रिप कर्व प्रदान करते हैं। नियंत्रण शक्ति - आम तौर पर 24VAC, 24VDC, या 230VAC - स्वतंत्र रूप से जुड़े हुए माध्यमिक सर्किट के साथ एक समर्पित नियंत्रण ट्रांसफार्मर से प्राप्त होती है, जो नियंत्रण इलेक्ट्रॉनिक्स को पावर-साइड ट्रांजिएंट से अलग करती है।

मोटर नियंत्रण और आरंभ करने के तरीके

मोटर के आकार, शुरुआती टॉर्क की आवश्यकताओं और यांत्रिक प्रणाली की इनरश करंट की सहनशीलता के आधार पर, पैनल उपयुक्त शुरुआती विधि को शामिल करता है:

● डायरेक्ट-ऑन-लाइन (डीओएल): लगभग 7.5 किलोवाट तक के छोटे पंखे और पंप के लिए

● स्टार-डेल्टा: मध्यम-शक्ति मोटरों के लिए जहां कम शुरुआती करंट की आवश्यकता होती है

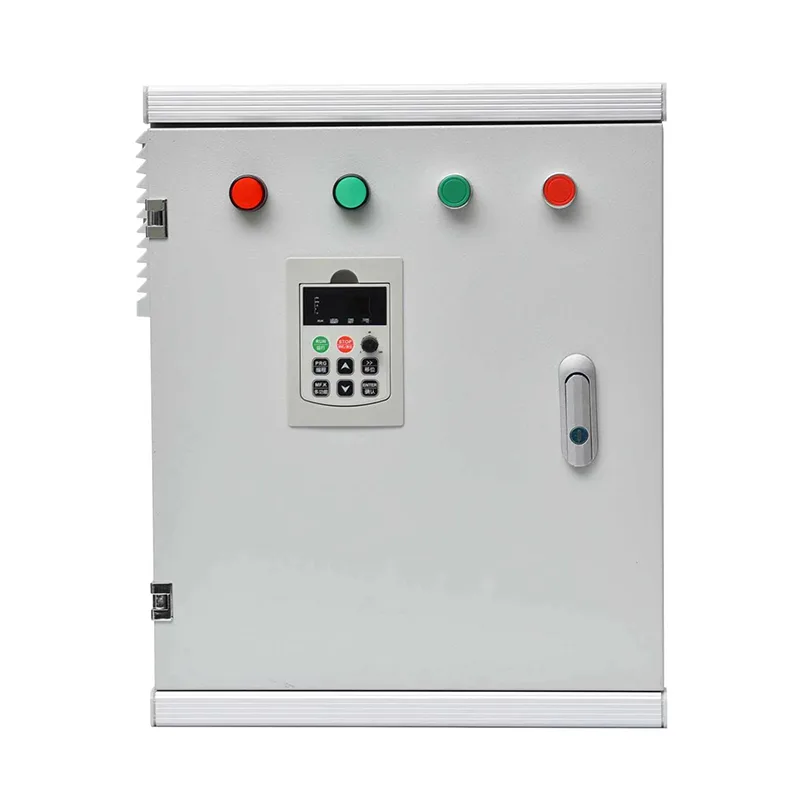

● सॉफ्ट स्टार्टर: पंपों और पंखों के लिए जहां सुचारू रैंप-अप पानी के हथौड़े या बेल्ट की फिसलन को समाप्त करता है

● वैरिएबल फ्रीक्वेंसी ड्राइव (वीएफडी): मांग के आधार पर गति मॉड्यूलेशन की आवश्यकता वाले अनुप्रयोगों के लिए - जैसे कि डक्ट स्थिर दबाव द्वारा नियंत्रित एएचयू आपूर्ति पंखे, या लूप में अंतर दबाव पर प्रतिक्रिया करने वाले माध्यमिक ठंडा पानी पंप

वीएफडी को अंतर्निहित हार्मोनिक शमन (डीसी लिंक चोक) और आउटपुट डीवी/डीटी फिल्टर के साथ निर्दिष्ट किया जाता है जहां केबल की लंबाई निर्माता सीमा से अधिक होती है। सभी ड्राइव को गति संदर्भ और स्थिति प्रतिक्रिया के लिए पैनल के नियंत्रक के साथ क्रमिक संचार के लिए कॉन्फ़िगर किया गया है।

नियंत्रक प्लेटफ़ॉर्म: पीएलसी बनाम डीडीसी

नियंत्रण आर्किटेक्चर का चयन एप्लिकेशन की जटिलता और एकीकरण आवश्यकताओं के आधार पर किया जाता है:

● डीडीसी नियंत्रक वाणिज्यिक एचवीएसी अनुप्रयोगों के लिए विशिष्ट हैं जो मूल बीएसीनेट एमएस/टीपी या बीएसीनेट/आईपी के माध्यम से बीएमएस में एकीकृत होते हैं। पूर्व-क्रमादेशित एप्लिकेशन लाइब्रेरी मानक AHU, चिलर और बॉयलर अनुक्रमों को कवर करती हैं।

●  पीएलसी-आधारित नियंत्रण औद्योगिक वातावरण, जटिल मल्टी-कंप्रेसर अनुक्रमण, या जहां सिस्टम को गैर-एचवीएसी उपकरण जैसे प्रक्रिया मशीनरी के साथ इंटरफेस करना चाहिए, के लिए निर्दिष्ट किया गया है। पीएलसी प्लेटफ़ॉर्म प्रोफ़िनेट, ईथरनेट/आईपी, या मोडबस टीसीपी संचार के साथ लैडर लॉजिक, फ़ंक्शन ब्लॉक या संरचित टेक्स्ट प्रोग्रामिंग का समर्थन करते हैं।

●  दोनों प्लेटफ़ॉर्म ऑपरेशन के परिभाषित अनुक्रम को निष्पादित करते हैं: समय सारिणी, तापमान/दबाव पीआईडी ​​लूप, स्टार्ट/स्टॉप अनुक्रमण, अलार्म जेनरेशन और रनटाइम लॉगिंग।

सेंसर इंटरफ़ेस और फ़ील्ड वायरिंग

समर्पित टर्मिनल ब्लॉक तापमान सेंसर (एनटीसी थर्मिस्टर्स, आरटीडी, 4-20 एमए), दबाव ट्रांसड्यूसर और स्विच, आर्द्रता सेंसर, डक्ट-माउंटेड एयरफ्लो साबित करने वाले स्विच, फिल्टर स्थिति के लिए अंतर दबाव स्विच और वाल्व / एक्चुएटर फीडबैक सिग्नल से फील्ड वायरिंग को समायोजित करते हैं। सभी एनालॉग इनपुट को फ़िल्टर किया जाता है और प्रेरित ट्रांज़िएंट के विरुद्ध संरक्षित किया जाता है। डिजिटल इनपुट को ऑप्टोकॉप्लर्स या इंटरपोज़िंग रिले के माध्यम से व्यक्तिगत रूप से अलग किया जाता है। कॉन्फ़िगर करने योग्य फ़ॉलबैक रणनीतियों के साथ सेंसर विफलता का पता लगाया जाता है और चिंतित किया जाता है - उदाहरण के लिए, डक्ट दबाव सेंसर हानि पर एक निश्चित गति प्रशंसक संचालन में डिफ़ॉल्ट।

एचएमआई और ऑपरेटर इंटरफ़ेस

एक दरवाजे पर लगे रंग एचएमआई टचस्क्रीन (आमतौर पर 7 इंच या बड़ा) या अलग एलईडी संकेतक और पुशबटन स्थानीय ऑपरेटर इंटरफ़ेस प्रदान करते हैं। एचएमआई उपयोगकर्ता-कॉन्फ़िगर करने योग्य डैशबोर्ड के साथ वास्तविक समय सिस्टम स्थिति ग्राफिक्स - तापमान, आर्द्रता, दबाव, उपकरण रनटाइम, ऊर्जा खपत रुझान प्रदर्शित करता है। पैरामीटर समायोजन कई एक्सेस स्तरों (ऑपरेटर, पर्यवेक्षक, इंजीनियर) के साथ पासवर्ड से सुरक्षित हैं। अलार्म घोषणा में पावती ट्रैकिंग के साथ टाइम-स्टैम्प्ड इवेंट लॉगिंग शामिल है। बीएमएस-एकीकृत पैनलों के लिए, एचएमआई प्राथमिक दैनिक इंटरफ़ेस के बजाय स्थानीय ओवरराइड और कमीशनिंग टूल के रूप में काम कर सकता है।

सुरक्षा इंटरलॉक और सुरक्षा तर्क

महत्वपूर्ण सुरक्षा कार्यों को नियंत्रक से स्वतंत्र हार्डवेयर्ड लॉजिक में कार्यान्वित किया जाता है, जो प्रोसेसर विफलता की स्थिति में भी विफल-सुरक्षित संचालन सुनिश्चित करता है:

● फायर अलार्म इंटरफ़ेस: फायर पैनल से वोल्ट-मुक्त संपर्क इनपुट एएचयू शटडाउन और डैम्पर बंद करने के लिए मजबूर करता है

● फ्रीज सुरक्षा: पानी के कॉइल पर कम तापमान वाला थर्मोस्टेट यूनिट को ट्रिप करता है और कॉइल को फटने से बचाने के लिए वाल्व खोलता है

● वायु प्रवाह साबित करना: वायु धारा में अंतर दबाव स्विच सत्यापित वायु प्रवाह के बिना बिजली या गैस हीटर को सक्रिय होने से रोकता है

●  उच्च दबाव और कम दबाव वाले रेफ्रिजरेंट स्विच कंप्रेसर की सुरक्षा करते हैं

●  स्थानीय कोड द्वारा जहां आवश्यक हो वहां भूकंपीय और कंपन स्विच

सभी सुरक्षा इंटरलॉक को मुख्य नियंत्रण रिले या सुरक्षा पीएलसी के ट्रिप सर्किट में तार दिया जाता है, जिससे तत्काल और बिना शर्त शटडाउन सुनिश्चित होता है।

संलग्नक और पर्यावरण निर्माण

पैनल का घेरा पाउडर-लेपित फिनिश के साथ 1.5 मिमी से 2.0 मिमी इलेक्ट्रो-गैल्वनाइज्ड या स्टेनलेस स्टील शीट से निर्मित होता है। सामान्य रेटिंग में शामिल हैं:

●  स्वच्छ, तापमान नियंत्रित वातावरण वाले इनडोर यांत्रिक कमरों के लिए IP42/IP43

● उपकरण कक्षों, छत पर संयंत्र के बाड़ों, या अर्ध-उजागर स्थानों के लिए IP54/IP55

● बारिश, धूल और सीधी धूप के संपर्क में आने वाले बाहरी प्रतिष्ठानों के लिए IP65

सक्रिय थर्मल प्रबंधन - थर्मोस्टेटिक प्रशंसक नियंत्रण के साथ फ़िल्टर्ड मजबूर वायु वेंटिलेशन - वीएफडी-सघन पैनलों या उच्च परिवेश स्थापना वातावरण के लिए शामिल है। बाहरी अलमारियाँ के लिए, एक सन शील्ड कैनोपी, एंटी-कंडेनसेशन हीटर और संक्षारण प्रतिरोधी स्टेनलेस स्टील हार्डवेयर निर्दिष्ट हैं।

संचार और बीएमएस एकीकरण

संचार गेटवे नियंत्रक के प्रोटोकॉल को सुविधा के बीएमएस बैकबोन में अनुवादित करते हैं। नेटिव बीएसीनेट (एमएस/टीपी या आईपी), मोडबस आरटीयू/टीसीपी, और वैकल्पिक लोनवर्क्स या ईथरनेट/आईपी एडाप्टर उपलब्ध हैं। सभी मॉनिटर किए गए बिंदु - तापमान, दबाव, प्रवाह दर, उपकरण की स्थिति, चलने के घंटे, ऊर्जा डेटा और अलार्म स्थिति - बीएमएस को दिखाई देते हैं। रिमोट सेटपॉइंट समायोजन और शेड्यूल प्रबंधन संपूर्ण भवन पोर्टफोलियो में केंद्रीकृत ऊर्जा अनुकूलन को सक्षम बनाता है।

ऊर्जा दक्षता सुविधाएँ

वैकल्पिक एकीकृत बिजली मीटरींग पैनल-स्तर या व्यक्तिगत लोड खपत को मापता है। नियंत्रक ऊर्जा-अनुकूलन अनुक्रमों को निष्पादित कर सकता है जैसे इकोनॉमाइज़र फ्री कूलिंग, डिमांड-नियंत्रित वेंटिलेशन (सीओ₂-आधारित), इष्टतम स्टार्ट/स्टॉप, और बाहरी स्थितियों के आधार पर ठंडा पानी का तापमान रीसेट - निश्चित-पैरामीटर नियंत्रण की तुलना में वार्षिक एचवीएसी ऊर्जा खपत को 15% से 25% तक कम कर सकता है।

4.अक्सर पूछे जाने वाले प्रश्न

Q1: क्या एचवीएसी कंट्रोल पैनल एक मानक उत्पाद है या प्रत्येक परियोजना के लिए कस्टम-डिज़ाइन किया गया है?

प्रत्येक पैनल को परियोजना के यांत्रिक उपकरण शेड्यूल, संचालन के क्रम और विद्युत भार सूची से मेल खाने के लिए कस्टम-इंजीनियर किया गया है। हमारे एप्लिकेशन इंजीनियर आपके पी एंड आईडी, उपकरण डेटाशीट और नियंत्रण विनिर्देश पर काम करते हैं। मानकीकृत आंतरिक आर्किटेक्चर और घटक पुस्तकालय साइट-विशिष्ट आवश्यकताओं को समायोजित करते हुए लगातार गुणवत्ता सुनिश्चित करते हैं।

Q2: आप किस नियंत्रक प्लेटफ़ॉर्म का उपयोग करते हैं - पीएलसी या डीडीसी?

हम दोनों की पेशकश करते हैं और आपके प्रोजेक्ट के आधार पर उपयुक्त प्लेटफॉर्म की सिफारिश करेंगे। डीडीसी नियंत्रक (बीएसीनेट-मूल) बीएमएस एकीकरण के साथ वाणिज्यिक भवन अनुप्रयोगों के लिए उपयुक्त हैं। पीएलसी औद्योगिक सुविधाओं, जटिल अनुक्रमों, या जहां गैर-एचवीएसी उपकरणों के साथ एकीकरण की आवश्यकता होती है, के लिए निर्दिष्ट हैं। बहु-विक्रेता समर्थन उपलब्ध है - हम अग्रणी ब्रांडों के साथ काम करते हैं और ओपन-प्लेटफ़ॉर्म विकल्प भी प्रदान कर सकते हैं।

Q3: पैनल किस एचवीएसी उपकरण को नियंत्रित कर सकता है?

हमारे पैनल सभी सामान्य एचवीएसी उपकरणों के लिए कॉन्फ़िगर किए गए हैं: एयर हैंडलिंग इकाइयां (स्थिर मात्रा और वीएवी), पैकेज्ड रूफटॉप इकाइयां, चिलर प्लांट (एयर-कूल्ड और वॉटर-कूल्ड), बॉयलर सिस्टम, कूलिंग टावर्स, पंपिंग सिस्टम (प्राथमिक, माध्यमिक और तृतीयक), फैन कॉइल इकाइयां, हीट रिकवरी वेंटिलेटर, और निकास / धुआं निकालने वाली प्रणालियां। संपूर्ण यांत्रिक कक्ष का प्रबंधन करने वाले बहु-उपकरण पैनल एक मानक पेशकश हैं।

Q4: क्या पैनल हमारे मौजूदा भवन प्रबंधन प्रणाली के साथ एकीकृत हो सकता है?

हाँ। बीएसीनेट/आईपी, बीएसीनेट एमएस/टीपी, मोडबस आरटीयू, मोडबस टीसीपी और लोनवर्क्स सहित संचार प्रोटोकॉल उपलब्ध हैं। हम आपके बीएमएस के साथ निर्बाध प्लग-एंड-प्ले एकीकरण सुनिश्चित करने के लिए इंजीनियरिंग चरण के दौरान विशिष्ट प्रोटोकॉल, बॉड दर और बिंदु सूची की पुष्टि करेंगे।

Q5: पैनल किन सुरक्षा मानकों और प्रमाणपत्रों को पूरा करते हैं?

लो-वोल्टेज स्विचगियर और कंट्रोलगियर असेंबलियों के लिए पैनलों को IEC 61439-1/2 पर डिज़ाइन और परीक्षण किया गया है। सभी घटकों पर सीई मार्किंग होती है। अतिरिक्त क्षेत्रीय प्रमाणपत्र (यूएल, यूकेसीए, आदि) उपलब्ध हैं। सर्किट सत्यापन, इन्सुलेशन प्रतिरोध परीक्षण, कार्यात्मक अनुक्रम परीक्षण और सुरक्षा इंटरलॉक सत्यापन सहित प्रत्येक पैनल के साथ पूर्ण फैक्टरी स्वीकृति परीक्षण (एफएटी) दस्तावेज़ीकरण प्रदान किया जाता है।

Q6: शिपमेंट से पहले पैनल का परीक्षण कैसे किया जाता है?

प्रत्येक पैनल एक व्यापक फ़ैक्टरी स्वीकृति परीक्षण से गुजरता है जिसमें शामिल हैं: पॉइंट-टू-पॉइंट वायरिंग सत्यापन, इन्सुलेशन प्रतिरोध परीक्षण (पावर और नियंत्रण सर्किट), सभी मोटर स्टार्टर और ड्राइव का पूर्ण कार्यात्मक परीक्षण, नियंत्रक I/O लूप जांच, अनुमोदित नियंत्रण कथा के विरुद्ध सिम्युलेटेड अनुक्रम-संचालन परीक्षण, एचएमआई और संचार इंटरफ़ेस परीक्षण, और सुरक्षा इंटरलॉक फ़ंक्शन सत्यापन। पैनल के साथ एक विस्तृत FAT रिपोर्ट प्रदान की जाती है।

Q7: स्थापना के बाद किस रखरखाव की आवश्यकता है?

अनुशंसित वार्षिक रखरखाव में शामिल हैं: ढीले समाप्ति की पहचान करने के लिए बिजली कनेक्शन की थर्मल इमेजिंग, सुरक्षा इंटरलॉक और आपातकालीन स्टॉप की कार्यात्मक जांच, सेंसर अंशांकन का सत्यापन, शीतलन प्रशंसकों और फ़िल्टर की स्थिति का निरीक्षण, और बाड़े के अंदरूनी हिस्से की सामान्य सफाई। सभी घटकों तक सामने के दरवाजों से पहुंचा जा सकता है; फ़्यूज़ और कॉन्टैक्टर कॉइल जैसे महत्वपूर्ण पुर्जों की पहचान आपूर्ति किए गए रखरखाव मैनुअल में की गई है।

प्रश्न8: क्या आप फील्ड कमीशनिंग का समर्थन कर सकते हैं?

वीडियो कॉल के माध्यम से रिमोट कमीशनिंग समर्थन प्रत्येक पैनल के साथ शामिल है। परियोजना स्थान और दायरे के आधार पर ऑन-साइट कमीशनिंग और बीएमएस एकीकरण सेवाओं की व्यवस्था की जा सकती है।

एक नया अंतर्राष्ट्रीय हवाईअड्डा टर्मिनल - एचवीएसी नियंत्रण कक्ष परिनियोजन

पृष्ठभूमि

मध्य पूर्व में एक प्रमुख अंतरराष्ट्रीय हवाई अड्डे ने बढ़ती क्षमता मांगों को पूरा करने के लिए एक नए यात्री टर्मिनल का निर्माण किया। 700,000 वर्ग मीटर में फैले टर्मिनल को 50 डिग्री सेल्सियस तक पहुंचने वाले अत्यधिक बाहरी तापमान में प्रस्थान हॉल, आगमन कॉनकोर्स, खुदरा क्षेत्र, लाउंज और सामान संभालने वाले क्षेत्रों में यात्री आराम बनाए रखने के लिए एक व्यापक एचवीएसी बुनियादी ढांचे की आवश्यकता होती है।

चुनौती

यांत्रिक डिज़ाइन में 12 वाटर-कूल्ड सेंट्रीफ्यूगल चिलर, 15 किलोवाट से 160 किलोवाट तक की 48 एयर हैंडलिंग इकाइयाँ, कई ठंडा पानी पंप सेट (प्राथमिक और माध्यमिक), कूलिंग टॉवर पंखे, ऊर्जा रिकवरी वेंटिलेटर और संलग्न सामान हैंडलिंग और संयंत्र क्षेत्रों के लिए समर्पित वेंटिलेशन के साथ एक केंद्रीय चिलर प्लांट निर्दिष्ट किया गया है। सभी उपकरण कई यांत्रिक फर्शों और छत पर स्थित संयंत्र बाड़ों में वितरित किए गए थे।

परियोजना के विद्युत ठेकेदार को कठिन निर्माण कार्यक्रम का सामना करना पड़ा। उपकरण के प्रत्येक टुकड़े के लिए साइट-फैब्रिकेटिंग व्यक्तिगत नियंत्रण पैनलों को विस्तारित अवधि के लिए साइट पर बड़ी संख्या में इलेक्ट्रीशियन की आवश्यकता होगी, गुणवत्ता में भिन्नता होगी, और विद्युत और नियंत्रण उपठेकेदारों के बीच समन्वय त्रुटियों का जोखिम होगा। हवाईअड्डा संचालक ने केंद्रीकृत ऊर्जा प्रबंधन और पूर्वानुमानित रखरखाव के लिए सुविधा के उद्यम बीएमएस के साथ पूर्ण बीएसीनेट एकीकरण को भी अनिवार्य कर दिया है।

फ़ैक्टरी-इंजीनियर्ड एचवीएसी नियंत्रण पैनल क्यों?

परियोजना टीम ने सभी एचवीएसी नियंत्रण पैनलों को फ़ैक्टरी-इंजीनियर्ड, पूर्व-परीक्षणित असेंबली के रूप में खरीदने के लिए चुना। लाभ निर्णायक थे:

● प्रत्येक पैनल को यांत्रिक उपकरण शेड्यूल और नियंत्रण सलाहकार के संचालन के क्रम से डिज़ाइन किया गया था, जिससे प्रत्येक पैनल और उसके निर्दिष्ट उपकरण के बीच एक-से-एक मिलान सुनिश्चित किया गया था।

●  सभी आंतरिक बिजली वितरण, मोटर सुरक्षा, वीएफडी, नियंत्रण वायरिंग, पीएलसी/डीडीसी तर्क, और एचएमआई कॉन्फ़िगरेशन को शिपमेंट से पहले कारखाने में पूरी तरह से इकट्ठा और परीक्षण किया गया था - पैनल को माउंट करने, आने वाली बिजली को जोड़ने और फील्ड सेंसर केबल को समाप्त करने के लिए साइट पर समय को संपीड़ित करना।

● बीएसीनेट संचार गेटवे पूर्व-कॉन्फ़िगर किया गया था, और पैनल आने से पहले बीएमएस इंटीग्रेटर को एक पूर्ण अंक सूची प्रदान की गई थी, जिससे लंबे फ़ील्ड प्रोटोकॉल डिबगिंग को समाप्त कर दिया गया था।

●  सुरक्षा इंटरलॉक - फायर अलार्म शटडाउन, ठंडे पानी के कॉइल के लिए फ्रीज सुरक्षा, इलेक्ट्रिक हीटर के लिए वायु प्रवाह-साबित करने वाला इंटरलॉक - सख्त हवाईअड्डा प्राधिकरण सुरक्षा आवश्यकताओं को पूरा करते हुए, दस्तावेजी सत्यापन के साथ कारखाने में हार्डवायर किए गए थे।

●  सभी 48 एएचयू में लगातार पैनल डिजाइन ने हवाई अड्डे के रखरखाव टीम के लिए ऑपरेटर प्रशिक्षण और स्पेयर पार्ट्स स्टॉकिंग को सरल बनाया।

तैनाती

छियासी एचवीएसी कंट्रोल पैनल का निर्माण और वितरण किया गया - जिसमें चिलर, पंप, एएचयू और ऊर्जा रिकवरी सिस्टम शामिल थे। पैनल का आकार छोटी वेंटिलेशन इकाइयों के लिए कॉम्पैक्ट वॉल-माउंट बाड़ों से लेकर एकीकृत वीएफडी के साथ 160 किलोवाट एएचयू के लिए मल्टी-सेक्शन फ़्लोर-स्टैंडिंग कैबिनेट तक होता है। सभी पैनलों में स्थानीय ऑपरेटर पहुंच के लिए बीएसीनेट/आईपी संचार गेटवे और दरवाजे पर लगे एचएमआई टचस्क्रीन शामिल हैं। पैनलों को पूर्व-प्रोग्राम्ड और FAT-परीक्षण करके भेजा गया था, प्रत्येक पैनल के दस्तावेज़ीकरण पैक में अंतर्निहित वायरिंग आरेख, नियंत्रक तर्क प्रिंटआउट और FAT प्रमाणपत्र शामिल थे।

परिणाम

● पारंपरिक साइट-निर्मित पैनलों पर आधारित बजट अनुमानों की तुलना में ऑन-साइट कमीशनिंग का समय लगभग 50% कम हो गया, जिससे टर्मिनल को अपनी शुरुआती समय सीमा को पूरा करने में मदद मिली।

● फैक्ट्री FAT प्रोग्राम ने प्री-टेस्टिंग के दौरान 12 अनुक्रम तर्क विरोधाभासों की पहचान की और उन्हें ठीक किया - ऐसी समस्याएं जो अन्यथा महंगी ऑन-साइट समस्या निवारण के दौरान सामने आतीं।

●  एयरपोर्ट बीएमएस के साथ पूर्ण बीएसीनेट एकीकरण पैनल के सक्रिय होने के तीन सप्ताह के भीतर हासिल किया गया था, जिसमें सभी 86 पैनल परिचालन डेटा की रिपोर्ट कर रहे थे और पर्यवेक्षी आदेशों को स्वीकार कर रहे थे।

●  ऑपरेशन के पहले वर्ष में, बीएमएस-रिकॉर्ड किए गए डेटा ने सुविधाओं की टीम को ठंडे पानी के तापमान रीसेट शेड्यूल को अनुकूलित करने में सक्षम बनाया, जिससे मूल डिजाइन बेसलाइन की तुलना में चिलर प्लांट ऊर्जा खपत में 12% की कमी आई।

● हवाई अड्डे के रखरखाव ठेकेदार ने कुशल टीम परिचय के लिए मानकीकृत पैनल डिजाइन और व्यापक दस्तावेज़ीकरण को श्रेय देते हुए न्यूनतम सुधारात्मक कार्य की सूचना दी।
