Csivei फैक्ट्री के 0.75-2.2kW 3 फेज़ 380V सोलर पंप और जनरल पर्पस इन्वर्टर VFD में हाई-वोल्टेज DC इनपुट रेंज की सुविधा है। अधिकतम डीसी इनपुट 900 वीडीसी है, जिसमें अनुशंसित ओपन-सर्किट वोल्टेज रेंज 550-750 वीडीसी और एमपीपीटी रेंज 450-600 वीडीसी है। समायोज्य स्टार्ट-वोल्टेज रेंज 300-900 वीडीसी है। ये मान अनुशंसित सरणी तालिका में दिखाए गए पैनल स्ट्रिंग को चुनने का आधार प्रदान करते हैं।
श्रृंखला में तीन मोटर रेटिंग शामिल हैं: 0.75 किलोवाट, 1.5 किलोवाट और 2.2 किलोवाट। उनकी रेटेड आउटपुट धाराएँ क्रमशः 2.1 ए, 3.8 ए और 5.1 ए हैं। प्रत्येक मॉडल को तीन-चरण 380 वी एसी आपूर्ति के लिए डिज़ाइन किया गया है और यह सौर पंप मोड में सही ढंग से कॉन्फ़िगर किए गए फोटोवोल्टिक सरणी के साथ भी काम कर सकता है। ऑपरेटिंग मोड का चुनाव यह निर्धारित करता है कि ड्राइव का उपयोग सौर पंपिंग के लिए किया जाता है या सामान्य प्रयोजन इन्वर्टर के रूप में।
सूचीबद्ध मॉड्यूल विकल्पों के लिए, अनुशंसित सरणी 250 W (37±1 V) पर रेटेड 18 मॉड्यूल की एक स्ट्रिंग या 300 W (45±1 V) पर रेटेड 15 मॉड्यूल की एक स्ट्रिंग का उपयोग करती है। उच्च पीवी स्ट्रिंग वोल्टेज का मतलब किसी दिए गए पावर स्तर के लिए कम डीसी करंट हो सकता है, जो लंबे समय तक केबल करंट और वोल्टेज ड्रॉप को प्रबंधित करने में मदद कर सकता है। अंतिम स्ट्रिंग डिज़ाइन में वास्तविक मॉड्यूल विद्युत डेटा का उपयोग करना चाहिए और ड्राइव की सीमा के भीतर सरणी के अधिकतम ओपन-सर्किट वोल्टेज को रखना चाहिए।

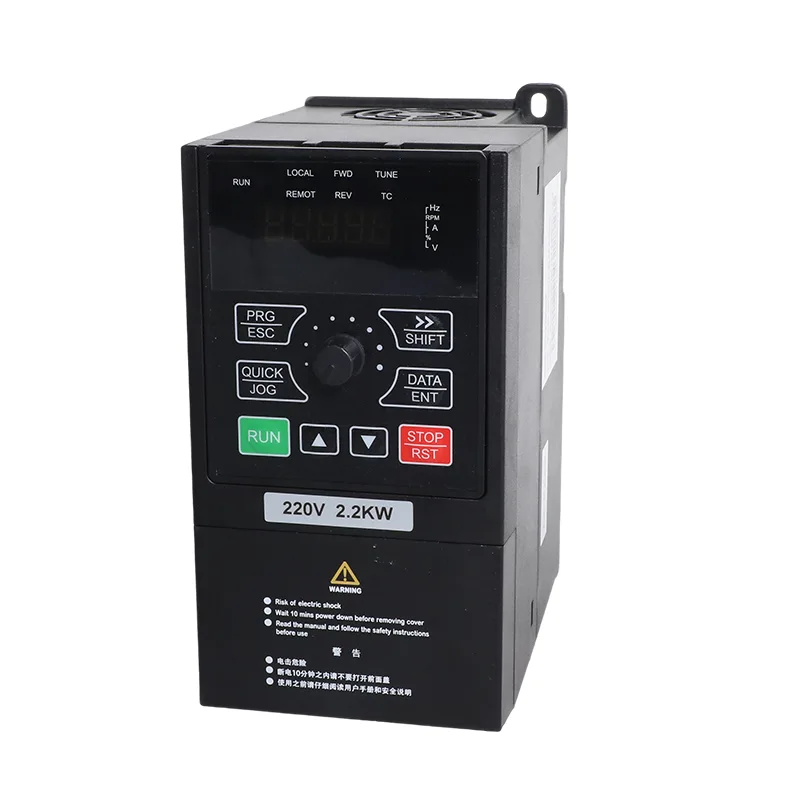

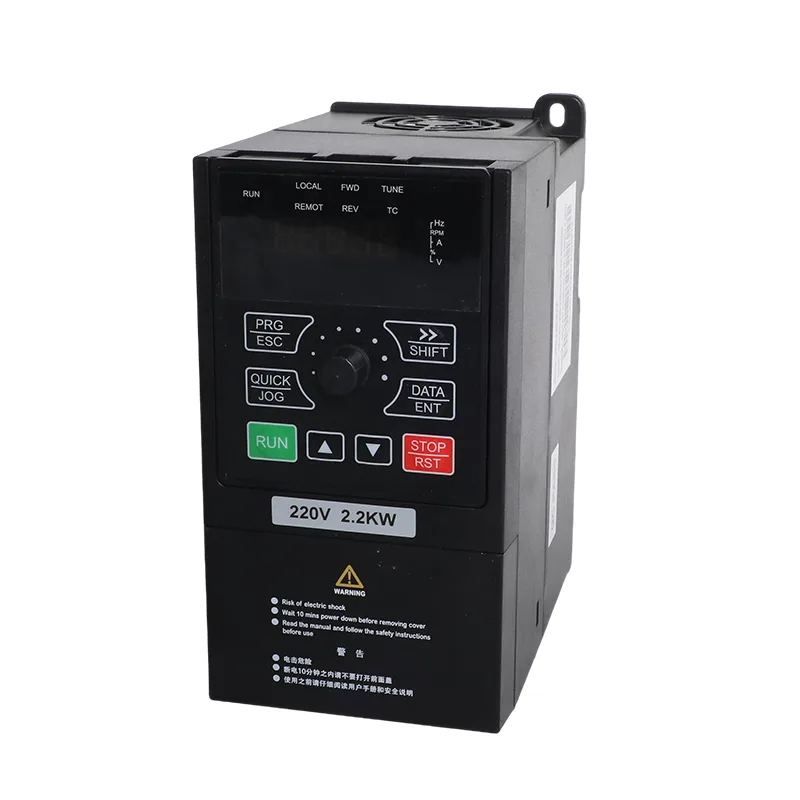

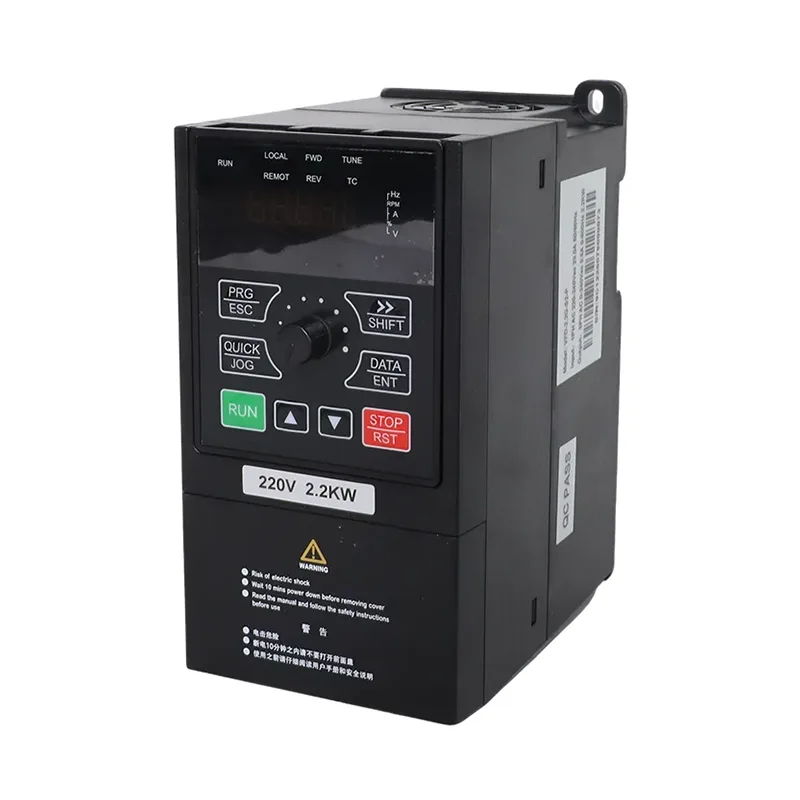

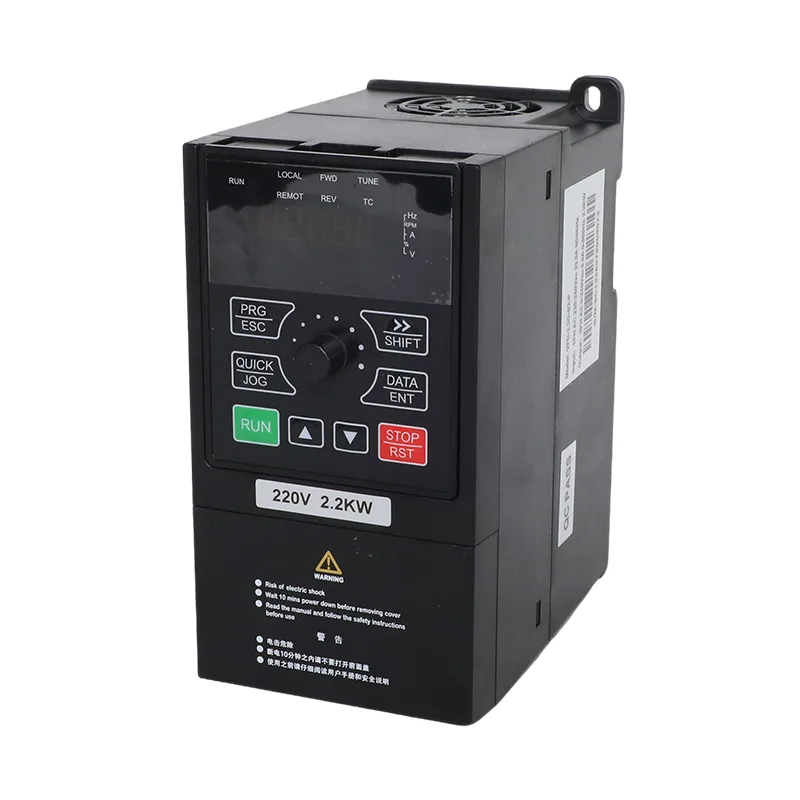

तीनों मॉडलों में एक कॉम्पैक्ट चेसिस है जिसकी माप 171 × 86 × 138 मिमी और वजन लगभग 1 किलोग्राम है। 67.3 × 157.5 मिमी का माउंटिंग फ़ुटप्रिंट इन्वर्टर को छोटे नियंत्रण कैबिनेट या उपकरण बाड़ों में फिट करने में मदद करता है। यह कॉम्पैक्ट फॉर्म उपयोगी है जहां एक छोटे पंप या मशीन को चर-गति नियंत्रण की आवश्यकता होती है लेकिन स्थापना स्थान सीमित है।
P8-00 को 1 पर सेट करने पर, ड्राइव सोलर पंप मोड में संचालित होती है। एमपीपीटी ट्रैकिंग उपलब्ध फोटोवोल्टिक शक्ति के जवाब में ऑपरेशन को समायोजित करती है, जबकि कमजोर-प्रकाश तर्क और पंप-संबंधित सुरक्षा कार्य बदलती सौर स्थितियों को प्रबंधित करने में मदद करते हैं। सिस्टम को निर्दिष्ट करते समय सरणी स्ट्रिंग वोल्टेज, मोटर रेटिंग और पंप आवश्यकताओं की जांच की जानी चाहिए।
P8-00 को 0 पर सेट करने पर, उसी हार्डवेयर का उपयोग सौर सरणी के बिना संगत तीन-चरण मोटरों के लिए किया जा सकता है। एसवीसी या वी/एफ नियंत्रण मोटर-गति विनियमन का समर्थन करता है, जबकि अंतर्निहित पीआईडी और आरएस485 मोडबस आरटीयू उपयुक्त दबाव, प्रवाह या प्रक्रिया-नियंत्रण अनुप्रयोगों के लिए उपलब्ध हैं। CSIVEI शिपमेंट से पहले अनुरोधित ऑपरेटिंग मोड को कॉन्फ़िगर कर सकता है; बाद में मोड में परिवर्तन प्रासंगिक मापदंडों के माध्यम से किया जाता है और उत्पाद मैनुअल का पालन करना चाहिए।
| वस्तु | वीएफडी-पीसी10-0.75जी-टी4 | वीएफडी-पीसी10-1.5जी-टी4 | वीएफडी-पीसी10-2.2जी-टी4 |
| लागू मोटर | 0.75 किलोवाट / 1 एचपी | 1.5 किलोवाट / 2 एचपी | 2.2 किलोवाट / 3 एचपी |
| नाममात्र क्षमता | 1.5 केवीए | 3 केवीए | 4 केवीए |
| आगत बहाव | 3.4 ए | 5 ए | 5.8 ए |
| आउटपुट करेंट | 2.1 ए | 3.8 ए | 5.1 ए |
| एसी इनपुट वोल्टेज | एसी 3 पीएच 380 वी (-15%) से 440 वी (+10%) | ||
| अधिकतम. डीसी इनपुट वोल्टेज | 900 वीडीसी | ||
| अनुशंसित वोक रेंज | 550 से 750 वीडीसी | ||
| अनुशंसित एमपीपीटी रेंज | 450 से 600 वीडीसी | ||
| प्रारंभ वोल्टेज रेंज | 300 से 900 वीडीसी, पैरामीटर समायोज्य | ||
| रेटेड आउटपुट वोल्टेज | 3 पीएच 380 वी एसी | ||
| शोर स्तर | अधिकतम 50 डीबीए |
| नमूना | 37±1 वी मॉड्यूल, 250 डब्ल्यू±5 डब्ल्यूपी | 45±1 वी मॉड्यूल, 300 डब्ल्यू±5 डब्ल्यूपी | ||
| प्रति स्ट्रिंग मॉड्यूल | स्ट्रिंग्स | प्रति स्ट्रिंग मॉड्यूल | स्ट्रिंग्स | |
| वीएफडी-पीसी10-0.75जी-टी4 | 18 | 1 | 15 | 1 |
| वीएफडी-पीसी10-1.5जी-टी4 | 18 | 1 | 15 | 1 |
| वीएफडी-पीसी10-2.2जी-टी4 | 18 | 1 | 15 | 1 |
| वस्तु | विनिर्देश |
| रेटेड आवृत्ति | 50/60 हर्ट्ज |
| इनपुट आवृत्ति रेंज | ±5% (47.5 से 63 हर्ट्ज़) |
| आउटपुट वोल्टेज | इनपुट वोल्टेज 0 |
| आउटपुट आवृत्ति | 0.1 से 500 हर्ट्ज |
| अधिकतम आवृत्ति | 0 से 500 हर्ट्ज (एसवीसी और वी/एफ नियंत्रण) |
| वाहक आवृत्ति | 0.8 किलोहर्ट्ज़ से 8 किलोहर्ट्ज़, लोड करने के लिए स्वचालित रूप से समायोजित (16 किलोहर्ट्ज़ तक समर्थित) |
| आवृत्ति संकल्प | डिजिटल सेटिंग 0.01 हर्ट्ज; एनालॉग सेटिंग अधिकतम आवृत्ति का 0.025% |
| नियंत्रण मोड | सेंसर रहित वेक्टर नियंत्रण (एसवीसी); वी/एफ नियंत्रण |
| आरंभिक टॉर्क | 0.5 हर्ट्ज / 150% (एसवीसी) |
| गति सीमा | 1:100 (एसवीसी) |
| गति स्थिरता सटीकता | ±0.5% (एसवीसी) |
| अधिभार क्षमता | 60 सेकंड के लिए 150% रेटेड करंट; 12 एस के लिए 170%; 1.5 सेकंड के लिए 190% |
| टॉर्क बूस्ट | स्वचालित टॉर्क बूस्ट; मैन्युअल बूस्ट 0.1% से 30.0% |
| वी/एफ वक्र | रैखिक, बहु-बिंदु और वर्गाकार वक्र (1.2 / 1.4 / 1.6 / 1.8 / 2.0 शक्ति) |
| वी/एफ पृथक्करण | पूर्ण पृथक्करण, आधा पृथक्करण |
| त्वरण/मंदी | रैखिक या एस-वक्र, 0.0 से 6500.0 सेकेंड |
| डीसी ब्रेक लगाना | प्रारंभ आवृत्ति 0.00 हर्ट्ज से अधिकतम आवृत्ति; समय 0.0 से 36.0 सेकेंड; वर्तमान 0.0% से 100.0% |
| जॉग नियंत्रण | JOG आवृत्ति 0.00 हर्ट्ज से अधिकतम आवृत्ति (डिफ़ॉल्ट 5 हर्ट्ज); एक्सेल/डीसेल 0.0 से 6500.0 सेकेंड |
| अंतर्निहित पीआईडी | हाँ, दबाव, प्रवाह या तापमान के लिए बाहरी नियंत्रक के बिना बंद लूप |
| ए.वी.आर | ग्रिड वोल्टेज में उतार-चढ़ाव होने पर आउटपुट वोल्टेज स्थिर रहता है |

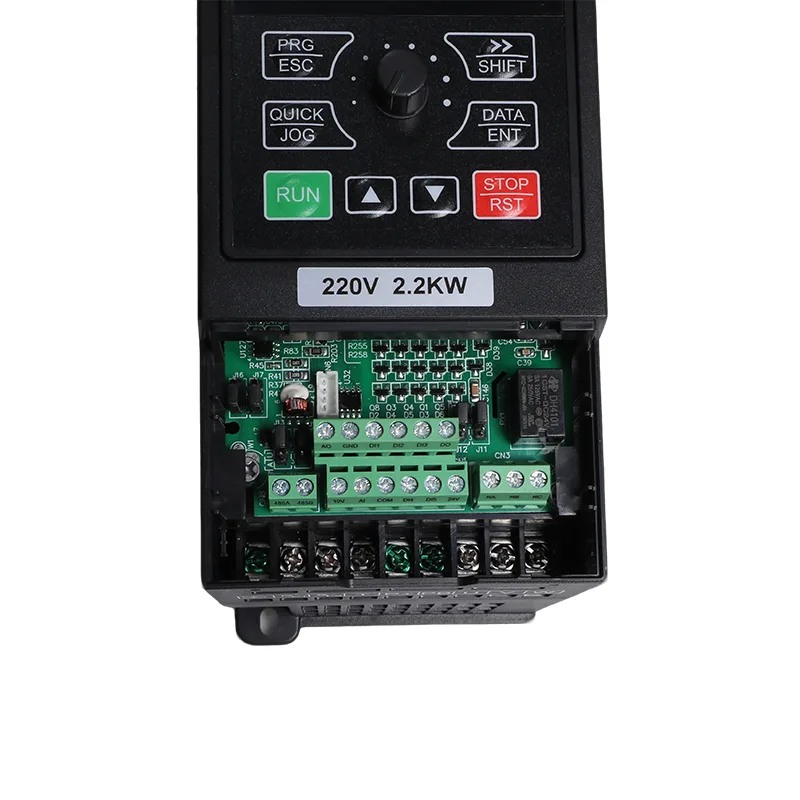

| इनपुट टर्मिनल | 5 डिजिटल इनपुट, DI5 50 kHz तक हाई-स्पीड पल्स का समर्थन करता है; 1 एनालॉग इनपुट 0-10 V या 0-20 mA; 1 कीपैड पोटेंशियोमीटर इनपुट |
| आउटपुट टर्मिनल | 50 kHz तक 1 हाई-स्पीड पल्स आउटपुट; 1 रिले आउटपुट; 1 एनालॉग आउटपुट 0-20 एमए या 0-10 वी |
| संचार | आरएस485, मोडबस आरटीयू |
| सुरक्षा | पावर-ऑन पर मोटर शॉर्ट-सर्किट का पता लगाना, आउटपुट चरण हानि, ओवर-करंट, ओवर-वोल्टेज, अंडर-वोल्टेज, ओवर-तापमान, ओवरलोड, अंडरलोड, कमजोर रोशनी |
| परिचालन तापमान | -10°C से 50°C; 40°C से ऊपर 1% प्रति 1°C की दर से गिरावट |
| भंडारण तापमान | -20°C से 60°C |
| नमी | 95% आरएच से नीचे, कोई संक्षेपण नहीं |
| ऊंचाई | 1000 मीटर से नीचे; 1000 से 3000 मीटर तक प्रति 100 मीटर पर 1% की छूट |
| कंपन | 5.9 मी/से.² से नीचे (0.6 ग्राम) |
| दीवार | IP20, दीवार माउंट या कैबिनेट, ऊर्ध्वाधर स्थापना |
| वितरण प्रणाली | टीएन, टीटी |
| ईएमसी/सुरक्षा | आईईसी 61800-3 (सी3); आईईसी 61800-5-1 |
यह पावर रेंज छोटे तीन-चरण पंपों और मोटर-चालित उपकरणों के लिए है जहां समायोज्य गति, सौर संचालन या दोनों उपयोगी होते हैं।
पंप प्रणालियों के लिए, समायोज्य त्वरण और मंदी उस दर को प्रबंधित करने में मदद कर सकती है जिस पर प्रवाह बनता है और गिरता है। सही रैंप सेटिंग्स पंप, पाइपवर्क और हाइड्रोलिक स्थितियों पर निर्भर करती हैं; उन्हें केवल मोटर पावर से ग्रहण करने के बजाय कमीशनिंग के दौरान चुना जाना चाहिए।
अनुशंसित सरणी कॉन्फ़िगरेशन एक स्ट्रिंग में 250 W पर 18 मॉड्यूल या 300 W पर 15 मॉड्यूल का उपयोग करते हैं। इन्वर्टर 900 वीडीसी तक का समर्थन करता है, अनुशंसित वोक रेंज 550-750 वीडीसी और एमपीपीटी रेंज 450-600 वीडीसी के साथ। स्ट्रिंग की पुष्टि करने से पहले साइट तापमान स्थितियों के तहत मॉड्यूल के वास्तविक ओपन-सर्किट वोल्टेज की जांच करें।
सौर पंप मोड के लिए P8-00 को 1 या सामान्य प्रयोजन मोड के लिए 0 पर सेट करें। वही प्लेटफ़ॉर्म एमपीपीटी-आधारित सौर पंपिंग को एसवीसी/वी/एफ मोटर नियंत्रण, अंतर्निहित पीआईडी और मोडबस आरटीयू के साथ जोड़ता है, जिससे यह उपयुक्त पंप या लाइट-मशीनरी अनुप्रयोगों की सेवा करने की अनुमति देता है।
P8-10 से P8-14 कमजोर-लाइट स्टॉप और रीस्टार्ट व्यवहार को कॉन्फ़िगर करता है। इंस्टॉलेशन के लिए सही ढंग से वायर्ड और कॉन्फ़िगर किए जाने पर अंडरलोड सुरक्षा और जल-स्तर इनपुट भी पंप सुरक्षा का समर्थन कर सकते हैं।
171 × 86 × 138 मिमी चेसिस का वजन लगभग 1 किलोग्राम है। अंतर्निहित पीआईडी, पांच डिजिटल इनपुट, एनालॉग आई/ओ और आरएस485 मोडबस आरटीयू समर्थित बंद-लूप अनुप्रयोगों के लिए एक अलग पीआईडी नियंत्रक की आवश्यकता के बिना स्थानीय नियंत्रण और एकीकरण विकल्प प्रदान करते हैं।
एक स्ट्रिंग में 250 W (37 V प्रकार) के 18 मॉड्यूल, या 300 W (45 V प्रकार) के 15 मॉड्यूल। दोनों सरणी को अनुशंसित 550 से 750 वीडीसी ओपन-सर्किट रेंज के अंदर रखते हैं। 900 वीडीसी से अधिक न हो, जो कि अधिकतम रेटेड है।
हाँ, यह सामान्य ऑफ-ग्रिड सेटअप है। एरे को डीसी टर्मिनलों और पंप को यू, वी और डब्ल्यू से तार दें, सौर आपूर्ति के लिए पी8-15 को 1 पर सेट करें, और जब भी एरे पर्याप्त वोल्टेज प्रदान करता है तो ड्राइव चलती है।
कोई भी नहीं। नियंत्रण सेंसर रहित वेक्टर या वी/एफ है, दोनों बिना फीडबैक के। एमपीपीटी, ड्राई-रन प्रोटेक्शन, अंडरलोड प्रोटेक्शन और निरंतर दबाव के लिए वैकल्पिक पीआईडी पहले से ही ड्राइव में हैं।
P8-09 ऑपरेटिंग आवृत्ति की निचली सीमा, डिफ़ॉल्ट रूप से 10.00 हर्ट्ज सेट करता है। पी8-10 में कमजोर-प्रकाश सीमा के साथ, यही वह है जो ड्राइव को पानी को स्थानांतरित करने के लिए पंप को बहुत धीमी गति से घूमने से रोकता है।
मॉडबस आरटीयू के साथ आरएस485 से अधिक, हाँ। ऑपरेटिंग आवृत्ति, बस वोल्टेज, आउटपुट करंट, आउटपुट पावर, डीआई और डीओ स्थिति और वर्तमान आपूर्ति मोड सभी यू0 मॉनिटरिंग समूह से पढ़ने योग्य हैं, यू0-49 पर आपूर्ति मोड ग्रिड या सौर दिखाता है।
हाँ। इस आकार के जहाजों का एक बड़ा हिस्सा सामान्य-उद्देश्य मोड में होता है, जो ग्रीनहाउस पंखे, वर्कशॉप पंप, कूलेंट सर्कुलेशन और छोटे कंप्रेसर को 380 V आपूर्ति पर चलाता है, जिसमें साइट पर कहीं भी कोई सरणी नहीं होती है। समान हार्डवेयर, समान पैरामीटर, अलग मोड। जब आप ऑर्डर करें तो हमें बताएं कि आपको कौन सा चाहिए। सौर पंप मोड में खरीदी गई इकाई को P8-00 से 0 पर सेट करके स्विच किया जाता है।
हमें मॉडल मिश्रण और मात्रा बताएं और हम कीमत के साथ लिखित रूप में जहाज की तारीख उद्धृत करते हैं। मानक रेटिंग और ओईएम-ब्रांडेड इकाइयां एक ही शेड्यूल पर शिप नहीं होती हैं, क्योंकि केस प्रिंटिंग और लेबल आपकी कलाकृति के अनुसार बनाए जाते हैं, इसलिए ऑर्डर करने से पहले यह निर्णय लेना उचित है।
