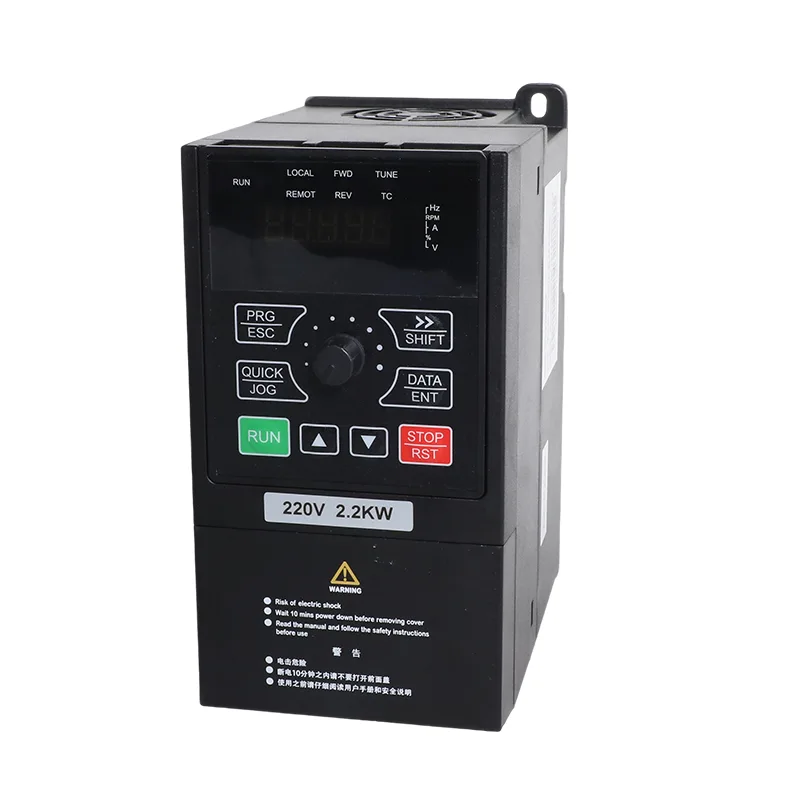

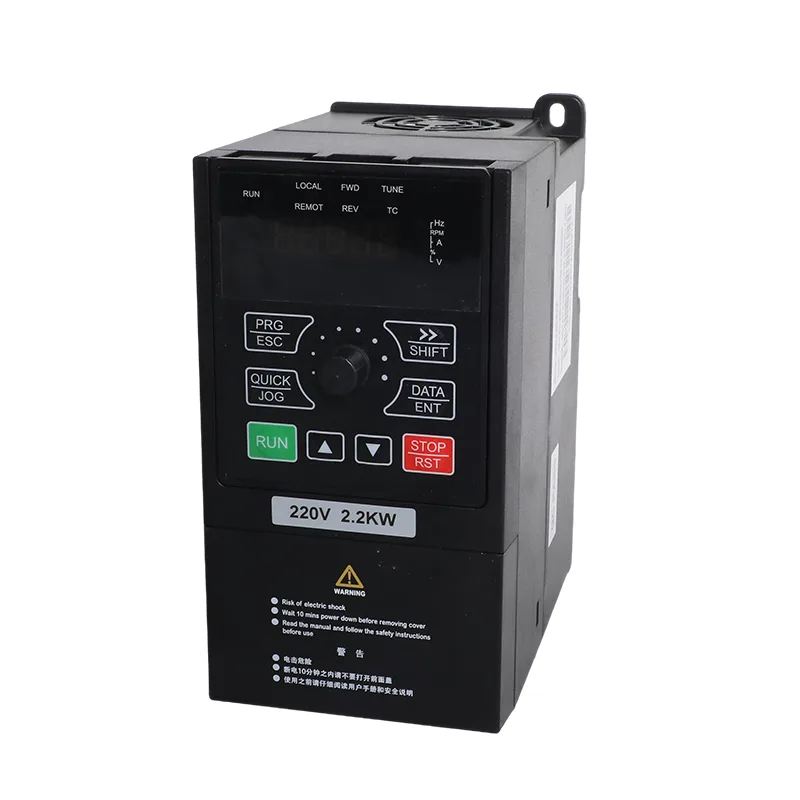

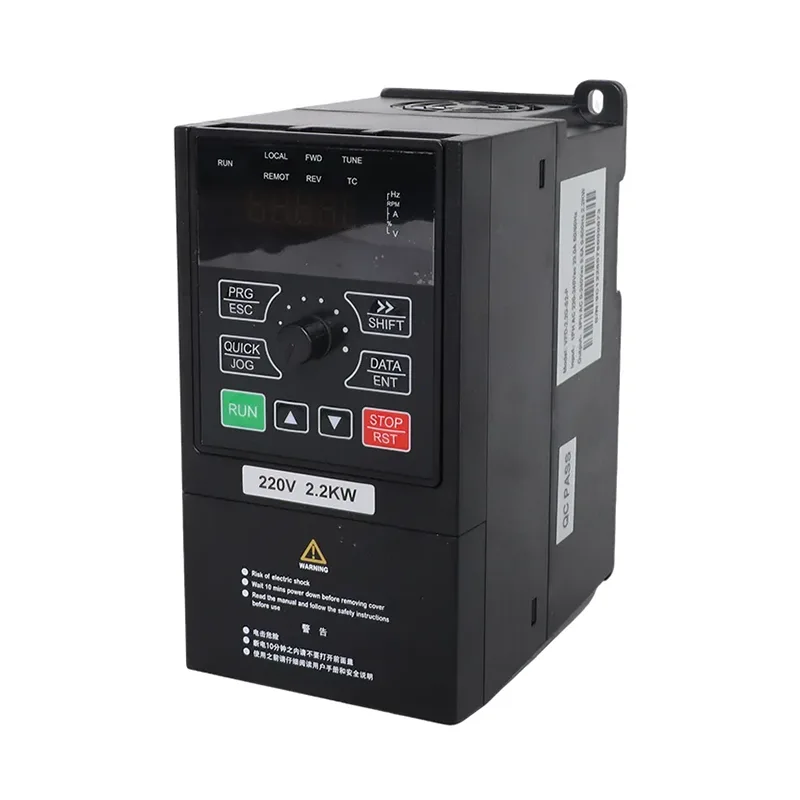

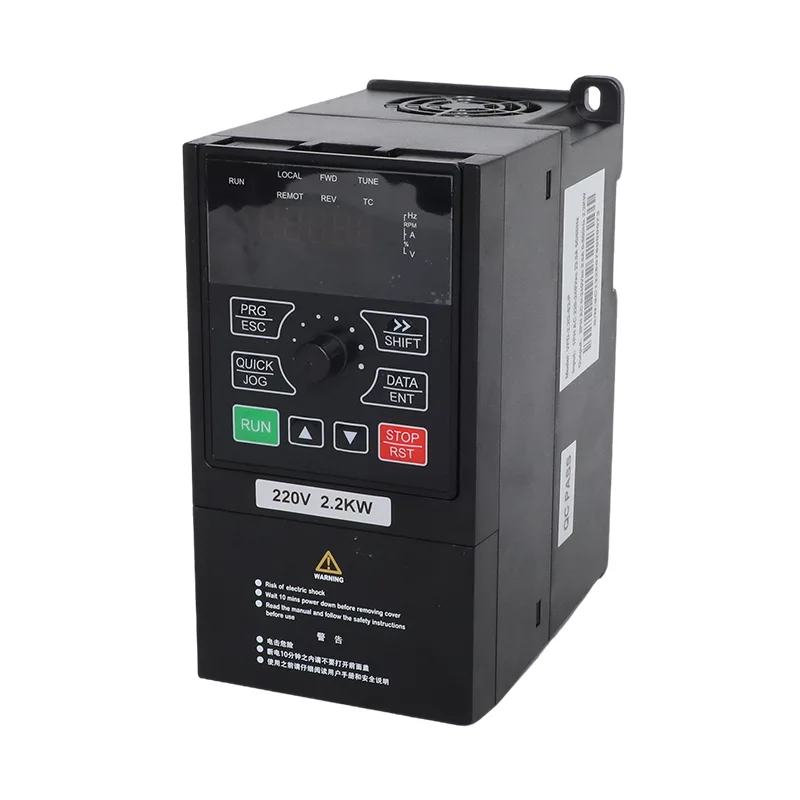

15-22kW 3 चरण 380V सोलर पंप और सामान्य प्रयोजन इन्वर्टर VFD

CSIVEI iMaster VFD-PC10 श्रृंखला में 15 किलोवाट, 18.5 किलोवाट और 22 किलोवाट तीन-चरण इन्वर्टर मॉडल शामिल हैं। संबंधित मॉडल नंबर VFD-PC10-15G-T4-MK, VFD-PC10-18.5G-T4-MK और VFD-PC10-22G-T4-MK हैं। मोटर अनुप्रयोगों के लिए उनकी सूचीबद्ध आउटपुट धाराएँ क्रमशः 32 ए, 37 ए और 45 ए हैं, जो ड्राइव की विद्युत आवश्यकताओं को पूरा करती हैं।

15-22kW 3 चरण 380V सोलर पंप और सामान्य प्रयोजन इन्वर्टर VFD दो ऑपरेटिंग कॉन्फ़िगरेशन का समर्थन करता है: सौर पंप मोड और सामान्य प्रयोजन इन्वर्टर मोड। सौर पंप मोड डीसी पावर स्रोत के रूप में एक फोटोवोल्टिक सरणी का उपयोग करता है और इसमें एमपीपीटी नियंत्रण शामिल है। सामान्य प्रयोजन मोड सेंसर रहित वेक्टर नियंत्रण (एसवीसी) या वी/एफ नियंत्रण का उपयोग करके चर-आवृत्ति मोटर नियंत्रण प्रदान करता है।

इस पावर रेंज के लिए आपूर्ति किए गए मुख्य सर्किट आरेख बाहरी ब्रेकिंग अवरोधक को जोड़ने के लिए पी+ और पीबी टर्मिनलों की पहचान करते हैं। यह कनेक्शन तब प्रासंगिक होता है जब एप्लिकेशन को नियंत्रित मंदी के लिए ब्रेकिंग अवरोधक की आवश्यकता होती है। अवरोधक चयन, वायरिंग और संचालन सीमा को लागू मॉडल के तकनीकी दस्तावेज़ीकरण का पालन करना चाहिए।

मॉडल विशिष्टताएँ

मॉडल चुनने से पहले मोटर नेमप्लेट और इन्वर्टर के रेटेड आउटपुट करंट की जांच करें। अकेले ड्राइव की केडब्ल्यू रेटिंग प्रत्येक मोटर या पंप ड्यूटी के लिए उपयुक्तता स्थापित नहीं करती है। सटीक मॉडल के लिए दस्तावेज़ीकरण के विरुद्ध लागू विद्युत सीमाओं की पुष्टि करें।

तालिका बी. अनुशंसित सौर सरणी विन्यास

आपूर्ति की गई कॉन्फ़िगरेशन तालिका 15 किलोवाट, 18.5 किलोवाट और 22 किलोवाट मॉडल के लिए विभिन्न मॉड्यूल मात्राओं को सूचीबद्ध करती है। इन व्यवस्थाओं को संदर्भ कॉन्फ़िगरेशन के रूप में माना जाना चाहिए और स्थापना से पहले पीवी मॉड्यूल डेटाशीट और साइट स्थितियों के विरुद्ध जांच की जानी चाहिए।

उपरोक्त नाममात्र पीवी सरणी शक्ति की गणना बताए गए मॉड्यूल वाट क्षमता और मात्रा से की जाती है। यह संपूर्ण पीवी सिस्टम डिज़ाइन का विकल्प नहीं है।

पीवी स्ट्रिंग वोल्टेज

सूचीबद्ध अधिकतम DC इनपुट वोल्टेज 900 VDC है। अनुशंसित ओपन-सर्किट वोल्टेज रेंज 550-750 वीडीसी है, और अनुशंसित एमपीपीटी ऑपरेटिंग रेंज 450-600 वीडीसी है। ये मान अलग-अलग परिचालन सीमाओं का वर्णन करते हैं और इनका परस्पर उपयोग नहीं किया जाना चाहिए।

स्ट्रिंग व्यवस्था को अंतिम रूप देने से पहले, चयनित मॉड्यूल के वोक और तापमान गुणांक का उपयोग करके अपेक्षित ओपन-सर्किट वोल्टेज की गणना करें। गणना में साइट के न्यूनतम अपेक्षित तापमान को शामिल किया जाना चाहिए। सत्यापित करें कि गणना की गई ठंड के मौसम की स्ट्रिंग वोल्टेज इन्वर्टर की अधिकतम डीसी इनपुट सीमा के भीतर रहती है और सामान्य ऑपरेटिंग वोल्टेज निर्दिष्ट एमपीपीटी रेंज के लिए उपयुक्त है।

डीसी-साइड सिस्टम डिज़ाइन

पीवी स्ट्रिंग्स, डीसी केबलिंग, आइसोलेटर्स, ओवरकरंट प्रोटेक्शन, सर्ज प्रोटेक्शन और कंबाइनर उपकरण को समग्र इंस्टॉलेशन का हिस्सा माना जाना चाहिए। आवश्यक उपकरण और उनकी रेटिंग सरणी कॉन्फ़िगरेशन, वायरिंग व्यवस्था, केबल मार्ग और लागू विद्युत आवश्यकताओं पर निर्भर करती है।

समानांतर स्ट्रिंग के लिए, इन्वर्टर इंस्टॉलेशन मैनुअल और पीवी सिस्टम डिजाइनर के साथ आवश्यक कंबाइनर और स्ट्रिंग सुरक्षा व्यवस्था की पुष्टि करें। सर्ज सुरक्षा आवश्यकताओं को इंस्टॉलेशन लेआउट और लागू निर्देशों से भी निर्धारित किया जाना चाहिए। केवल इन्वर्टर की रेटेड पावर से डीसी सुरक्षात्मक उपकरणों का चयन न करें।

तालिका सी. सामान्य विशिष्टताएँ (iMaster रेंज में समान)

वर्तमान विधियां

1. सोलर पंप मोड

सौर पंप मोड एक फोटोवोल्टिक सरणी द्वारा संचालित पंप अनुप्रयोगों के लिए है। सूचीबद्ध नियंत्रण कार्यों में अधिकतम पावर प्वाइंट ट्रैकिंग (एमपीपीटी) और कमजोर-प्रकाश सुरक्षा तर्क शामिल हैं।

पंप को उपलब्ध बिजली की मात्रा सौर विकिरण, पीवी सरणी विन्यास, मोटर आवश्यकताओं, पंप विशेषताओं और साइट की स्थितियों पर निर्भर करती है। इसलिए सरणी को इन्वर्टर की वोल्टेज सीमा के साथ-साथ आवश्यक जल वितरण शुल्क के आसपास डिज़ाइन किया जाना चाहिए।

जहां ग्रिड या जनरेटर बैकअप की आवश्यकता है, लागू मॉडल आरेख के विरुद्ध इनपुट स्विचिंग व्यवस्था और वायरिंग की पुष्टि करें। कॉन्फ़िगर किए गए सिस्टम के आधार पर बाहरी स्विचिंग घटकों की आवश्यकता हो सकती है; यह न मानें कि सभी स्रोत-परिवर्तन कार्य इन्वर्टर में समाहित हैं।

2. सामान्य प्रयोजन इन्वर्टर मोड

सामान्य प्रयोजन मोड संगत मोटर-चालित उपकरणों के लिए चर-आवृत्ति नियंत्रण प्रदान करता है। सूचीबद्ध कार्यों में एसवीसी और वी/एफ नियंत्रण, पीआईडी, समायोज्य त्वरण और मंदी, और आरएस485 मोडबस आरटीयू संचार शामिल हैं।

आपूर्ति किए गए कॉन्फ़िगरेशन के अनुसार पैरामीटर P8-00 के माध्यम से ऑपरेटिंग मोड का चयन किया जाता है। विशिष्ट मॉडल और फ़र्मवेयर संस्करण के निर्देशों का उपयोग करके, कमीशनिंग के दौरान सही मोड और नियंत्रण मापदंडों की पुष्टि की जानी चाहिए।

तकनीकी सुविधाओं

1. बाहरी ब्रेकिंग प्रतिरोधी कनेक्शन

15 किलोवाट, 18.5 किलोवाट और 22 किलोवाट मॉडल के लिए मुख्य सर्किट आरेख बाहरी ब्रेकिंग प्रतिरोधी के लिए पी+ और पीबी टर्मिनलों की पहचान करते हैं। यह कनेक्शन तब प्रासंगिक हो सकता है जब किसी एप्लिकेशन को मोटर को रोकने की अनुमति देने के बजाय नियंत्रित मंदी की आवश्यकता होती है।

ब्रेकिंग रेसिस्टर की आवश्यकता लोड जड़ता, मंदी आवश्यकताओं और परिचालन कर्तव्य पर निर्भर करती है। स्थापना से पहले लागू मैनुअल में अवरोधक विनिर्देशों, वायरिंग आवश्यकताओं और अनुमत ब्रेकिंग स्थितियों की पुष्टि करें।

2. अधिभार क्षमता

आपूर्ति की गई सामान्य विशिष्टताओं में निम्नलिखित अल्पकालिक अधिभार रेटिंग सूचीबद्ध हैं:

ये रेटिंग सूचीबद्ध अधिभार क्षमता का वर्णन करती हैं। वे स्वयं यह गारंटी नहीं देते कि कोई विशेष मोटर सफलतापूर्वक चालू हो सकती है। चयन में मोटर रेटेड करंट, पंप लोड, त्वरण समय और इच्छित शुरुआती क्रम को ध्यान में रखना चाहिए।

3. मोटर नियंत्रण और पीआईडी

सूचीबद्ध नियंत्रण मोड सेंसर रहित वेक्टर नियंत्रण (एसवीसी) और वी/एफ नियंत्रण हैं। एसवीसी के तहत, सामान्य विनिर्देश 0.5 हर्ट्ज पर 150% का शुरुआती टॉर्क, 1:100 की गति सीमा और ±0.5% की गति स्थिरता सटीकता सूचीबद्ध करता है।

अंतर्निहित पीआईडी ​​फ़ंक्शन को दबाव, प्रवाह और तापमान जैसे चर के बंद-लूप नियंत्रण के लिए सूचीबद्ध किया गया है। वास्तविक एप्लिकेशन के लिए आवश्यक सेंसर, फीडबैक सिग्नल और नियंत्रण अनुक्रम को कॉन्फ़िगर किया जाना चाहिए।

4. सुरक्षा कार्य

सूचीबद्ध सुरक्षा कार्यों में शामिल हैं:

• पावर-ऑन पर मोटर शॉर्ट-सर्किट का पता लगाना
• आउटपुट चरण-नुकसान सुरक्षा
• अतिवर्तमान सुरक्षा
• ओवरवॉल्टेज और अंडरवोल्टेज संरक्षण
• अधिक तापमान से सुरक्षा
• ओवरलोड और अंडरलोड संरक्षण
• कमजोर-रोशनी सुरक्षा

आपूर्ति किए गए स्रोत में कमजोर सौर इनपुट, एक पूर्ण टैंक, पानी की कमी और मोटर अंडरलोड से जुड़े अलार्म भी सूचीबद्ध हैं। इंस्टॉलेशन या समस्या निवारण के लिए उपयोग करने से पहले अलार्म कोड और अर्थ की सटीक मॉडल के मैनुअल से जांच की जानी चाहिए।

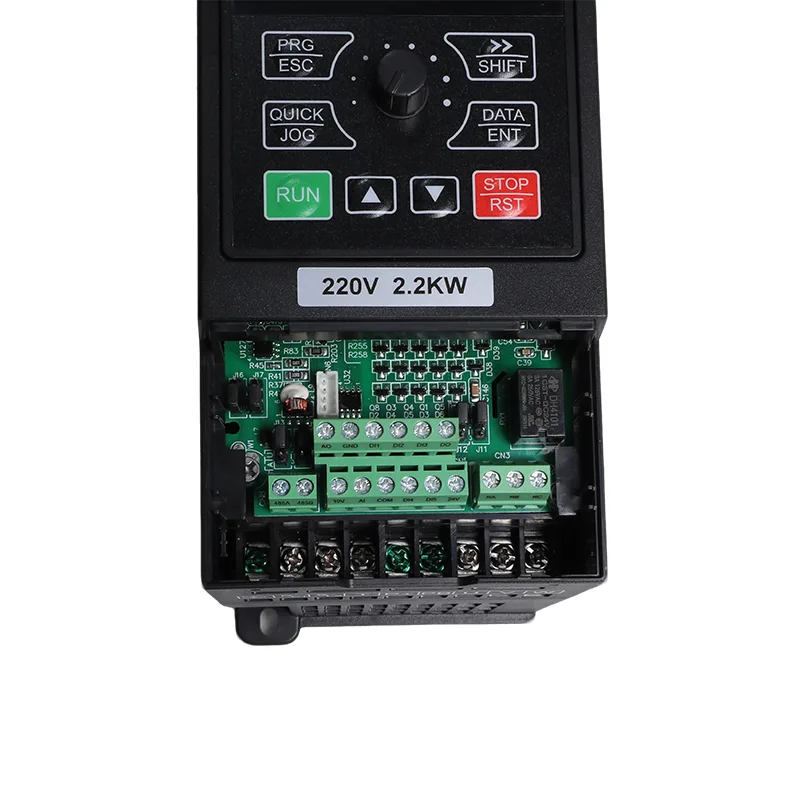

5. नियंत्रण मंच और संचार

आपूर्ति की गई उत्पाद जानकारी में कहा गया है कि 15 किलोवाट, 18.5 किलोवाट और 22 किलोवाट मॉडल तीनों रेटिंग में लगातार टर्मिनल लेआउट, पैरामीटर नंबरिंग और कीपैड ऑपरेशन के साथ एक ही नियंत्रण प्लेटफॉर्म का उपयोग करते हैं। कमीशनिंग से पहले आपूर्ति किए गए मॉडल के लिए लागू वायरिंग और पैरामीटर विवरण की पुष्टि करें।

मॉडबस आरटीयू के साथ आरएस485 संचार को श्रृंखला के लिए मानक के रूप में सूचीबद्ध किया गया है। उपलब्ध निगरानी मूल्यों और नियंत्रण रजिस्टरों को लागू संस्करण के लिए संचार रजिस्टर मानचित्र में सत्यापित किया जाना चाहिए।

विशिष्ट अनुप्रयोग

1. कृषि सिंचाई

नहर नेटवर्क, बड़े सिंचाई क्षेत्रों या अन्य कृषि जल प्रणालियों की आपूर्ति करने वाले सिंचाई पंपों के लिए ड्राइव का मूल्यांकन किया जा सकता है। मॉडल का चयन करने से पहले मोटर करंट, आवश्यक जल प्रवाह, कुल गतिशील हेड, पीवी सरणी कॉन्फ़िगरेशन और दैनिक परिचालन आवश्यकताओं की जांच की जानी चाहिए।

2. नगरपालिका जल आपूर्ति

कच्चे पानी के सेवन, उपचार सुविधाओं में स्थानांतरण या वितरण जलाशयों को आपूर्ति के लिए, चयन में पंप शुल्क, मोटर डेटा, नियंत्रण आवश्यकताओं और इच्छित बिजली स्रोत की उपलब्धता को ध्यान में रखा जाना चाहिए।

3. खदान से पानी निकालना

खदान और गड्ढे-जल अनुप्रयोगों में, पंप मोटर रेटिंग, अपेक्षित लोड भिन्नता, आवश्यक परिचालन अवधि और स्थापना शर्तों की पुष्टि करें। इन्वर्टर को वास्तविक मोटर और साइट आवश्यकताओं से मेल खाना चाहिए।

4. जलकृषि जल विनिमय

नियमित जल-विनिमय आवश्यकताओं वाले मछली और झींगा फार्मों के लिए, संगत पंपिंग उपकरण के लिए ड्राइव पर विचार किया जा सकता है। सिस्टम डिज़ाइन में आवश्यक पानी की मात्रा, पंपिंग शेड्यूल और उपलब्ध सौर या एसी बिजली का ध्यान रखना चाहिए।

5. औद्योगिक जल अंतरण एवं शीतलन

सामान्य प्रयोजन मोड में, ड्राइव का मूल्यांकन संगत औद्योगिक जल-स्थानांतरण, कूलिंग-सर्किट और प्रक्रिया-जल अनुप्रयोगों के लिए किया जा सकता है, जिनके लिए चर-आवृत्ति मोटर नियंत्रण की आवश्यकता होती है।

6. पंखे, ब्लोअर और अन्य प्रोसेस ड्राइव

संगत पंखे, ब्लोअर और अन्य मोटर चालित उपकरणों के लिए सामान्य प्रयोजन विन्यास पर विचार किया जा सकता है। मॉडल का चयन करने से पहले लोड विशेषताओं, मोटर डेटा, मंदी आवश्यकताओं और बाहरी ब्रेकिंग अवरोधक की किसी भी आवश्यकता की पुष्टि करें।

स्थापना और चयन संबंधी विचार

1. ड्राइव को मोटर से मिलाएं

रेटेड पावर, करंट, वोल्टेज और फ़्रीक्वेंसी के लिए मोटर नेमप्लेट की जाँच करें। चयनित मॉडल के आउटपुट करंट के साथ मोटर के रेटेड करंट की तुलना करें और इन्वर्टर रेटिंग की पुष्टि करने से पहले लोड और त्वरण आवश्यकताओं का मूल्यांकन करें।

2. ब्रेकिंग रेसिस्टर की आवश्यकता की पुष्टि करें

जहां नियंत्रित मंदी की आवश्यकता है, मूल्यांकन करें कि क्या बाहरी ब्रेकिंग अवरोधक अनुप्रयोग के लिए उपयुक्त है। मॉडल-विशिष्ट दस्तावेज़ीकरण के विरुद्ध अवरोधक रेटिंग, टर्मिनल व्यवस्था, वायरिंग और ब्रेकिंग सीमाएं सत्यापित करें।

3. आउटपुट केबल लंबाई की समीक्षा करें

आपूर्ति किया गया स्रोत पंप इंस्टॉलेशन के लिए आउटपुट रिएक्टर अनुशंसा की पहचान करता है जहां ड्राइव-टू-मोटर केबल 50 मीटर से अधिक है। लागू केबल-लंबाई मार्गदर्शन, रिएक्टर आवश्यकताओं और स्थापना स्थितियों के लिए प्रासंगिक मैनुअल की जांच करें। आउटपुट कनेक्शन का मूल्यांकन करते समय मोटर इन्सुलेशन और केबल व्यवस्था पर विचार करें।

4. पीवी सुरक्षा और वायरिंग का सत्यापन करें

सरणी डिज़ाइन, समानांतर-स्ट्रिंग व्यवस्था, डीसी आइसोलेटर, ओवरकरंट सुरक्षा, कॉम्बिनर उपकरण और सर्ज सुरक्षा आवश्यकताओं की जांच करें। उपयुक्त उपकरणों और रेटिंग को इन्वर्टर मैनुअल, पीवी डिज़ाइन और लागू विद्युत मानकों का पालन करना चाहिए।

5. तापमान और ऊंचाई का लेखा-जोखा

सूचीबद्ध ऑपरेटिंग तापमान -10°C से 50°C है, 40°C से ऊपर 1% प्रति 1°C की व्युत्पन्न आवश्यकता के साथ। सूचीबद्ध ऊंचाई मार्गदर्शन के लिए 1000 मीटर से 3000 मीटर तक प्रति 100 मीटर 1% की कमी की आवश्यकता होती है। वास्तविक मॉडल के लिए लागू स्थापना आवश्यकताओं की पुष्टि करें, जिसमें उच्च ऊंचाई पर कोई अतिरिक्त आवश्यकताएं भी शामिल हैं।

6. कमीशनिंग प्रक्रिया का पालन करें

मॉडल के निर्देशों के अनुसार मोटर डेटा, कमांड स्रोत, नियंत्रण मोड और त्वरण या मंदी सेटिंग्स कॉन्फ़िगर करें। आपूर्ति किया गया FAQ मोटर डेटा के लिए पैरामीटर F3-00 से F3-04 की पहचान करता है और पहले ऑपरेशन से पहले ऑटो-ट्यूनिंग की सिफारिश करता है। संपूर्ण कमीशनिंग प्रक्रिया के लिए वास्तविक मॉडल के मैनुअल का पालन करें।

अक्सर पूछे जाने वाले प्रश्नों

1. 15 किलोवाट से 22 किलोवाट मॉडल में ब्रेकिंग प्रतिरोधी टर्मिनल क्यों होते हैं?

आपूर्ति किया गया मुख्य सर्किट आरेख 15 किलोवाट, 18.5 किलोवाट और 22 किलोवाट मॉडल पर बाहरी ब्रेकिंग प्रतिरोधी को जोड़ने के लिए पी+ और पीबी टर्मिनलों की पहचान करता है। अवरोधक की आवश्यकता है या नहीं यह भार, जड़ता और मंदी की आवश्यकताओं पर निर्भर करता है। अन्य पावर रेटिंग के लिए, ऑर्डर करने से पहले टर्मिनल लेआउट और ब्रेकिंग-रेसिस्टर प्रावधानों को सत्यापित करें।

2. क्या 22 किलोवाट मॉडल 22 किलोवाट सबमर्सिबल पंप शुरू कर सकता है?

उपयुक्तता का मूल्यांकन मोटर के रेटेड करंट, शुरुआती आवश्यकताओं, पंप लोड और त्वरण सेटिंग्स का उपयोग करके किया जाना चाहिए। सूचीबद्ध एसवीसी शुरुआती टॉर्क 0.5 हर्ट्ज पर 150% है, और श्रृंखला अधिभार रेटिंग 60 सेकंड के लिए रेटेड वर्तमान का 150% है। ये आंकड़े प्रत्येक 22 किलोवाट सबमर्सिबल पंप के साथ अनुकूलता की गारंटी नहीं देते हैं। मोटर नेमप्लेट डेटा कॉन्फ़िगर करें और लागू ऑटो-ट्यूनिंग और कमीशनिंग निर्देशों का पालन करें।

3. छह-स्ट्रिंग पीवी सरणी के लिए किस डीसी सुरक्षा की आवश्यकता है?

आपूर्ति की गई इंस्टॉलेशन जानकारी में पीवी इनपुट पर एक डीसी-रेटेड ब्रेकर, एक पीवी कंबाइनर बॉक्स जहां समानांतर तार संयुक्त होते हैं, और निर्दिष्ट सरणी-दूरी की स्थिति के लिए टाइप II सर्ज प्रोटेक्शन डिवाइस की आवश्यकता होती है। कमीशनिंग से पहले इंस्टॉलेशन मैनुअल और पीवी सिस्टम डिज़ाइन के अनुसार सटीक डिवाइस रेटिंग, प्लेसमेंट और केबल-दूरी आवश्यकताओं की पुष्टि करें।

4. व्युत्पन्नीकरण 22 किलोवाट की स्थापना को कैसे प्रभावित करता है?

सूचीबद्ध तापमान व्युत्पन्न 40°C से ऊपर प्रत्येक 1°C के लिए 1% है, ऑपरेटिंग तापमान रेंज -10°C से 50°C तक है। 1000 मीटर से 3000 मीटर तक सूचीबद्ध ऊंचाई विचलन 1% प्रति 100 मीटर है। आपूर्ति किया गया स्रोत 2000 मीटर से ऊपर एक अलगाव-ट्रांसफार्मर की आवश्यकता की भी पहचान करता है; स्थापना से पहले सटीक मॉडल के मैनुअल में इस आवश्यकता और इसकी शर्तों को सत्यापित करें।

5. मॉडबस के माध्यम से कौन से निगरानी कार्य उपलब्ध हैं?

RS485 मॉडबस RTU को संचार इंटरफ़ेस के रूप में सूचीबद्ध किया गया है। आपूर्ति किया गया स्रोत आउटपुट करंट, आउटपुट पावर, बस वोल्टेज, डिजिटल इनपुट और आउटपुट स्थिति और U0-49 पर आपूर्ति मोड सहित U0 मॉनिटरिंग समूह की पहचान करता है। एकीकरण से पहले आपूर्ति किए गए फर्मवेयर संस्करण के लिए रजिस्टर मैप और उपलब्ध डेटा की पुष्टि करें।

6. क्या ये मॉडल सौर पंप ड्राइव के बजाय सामान्य प्रयोजन इनवर्टर के रूप में काम कर सकते हैं?

आपूर्ति की गई उत्पाद जानकारी कॉन्फ़िगरेशन विकल्पों के रूप में सौर पंप मोड और सामान्य-उद्देश्य मोड की पहचान करती है। सामान्य प्रयोजन कार्यों में एसवीसी या वी/एफ नियंत्रण, पीआईडी ​​और मोडबस आरटीयू शामिल हैं, जबकि 15 किलोवाट से 22 किलोवाट मॉडल में बाहरी ब्रेकिंग प्रतिरोधी के लिए पहचाने गए पी+ और पीबी टर्मिनल भी हैं। आपूर्ति की गई सामग्री में पैरामीटर P8-00 को मोड-चयन पैरामीटर के रूप में निर्दिष्ट किया गया है। मॉडल-विशिष्ट मैनुअल में सही सेटिंग और अनुमत रूपांतरण प्रक्रिया की पुष्टि करें।

7. क्या 15 किलोवाट, 18.5 किलोवाट और 22 किलोवाट मॉडल एक ही नियंत्रण मंच साझा करते हैं?

आपूर्ति की गई उत्पाद जानकारी में कहा गया है कि तीन रेटिंग एक नियंत्रण मंच साझा करती हैं, जिसमें सुसंगत पैरामीटर नंबरिंग, कीपैड ऑपरेशन और टर्मिनल-लेआउट कन्वेंशन शामिल हैं। रेटेड करंट और पावर मॉडल के अनुसार अलग-अलग होते हैं, इसलिए चयन और वायरिंग को अभी भी सटीक इकाई के लिए विनिर्देशों और आरेखों का पालन करना चाहिए।
