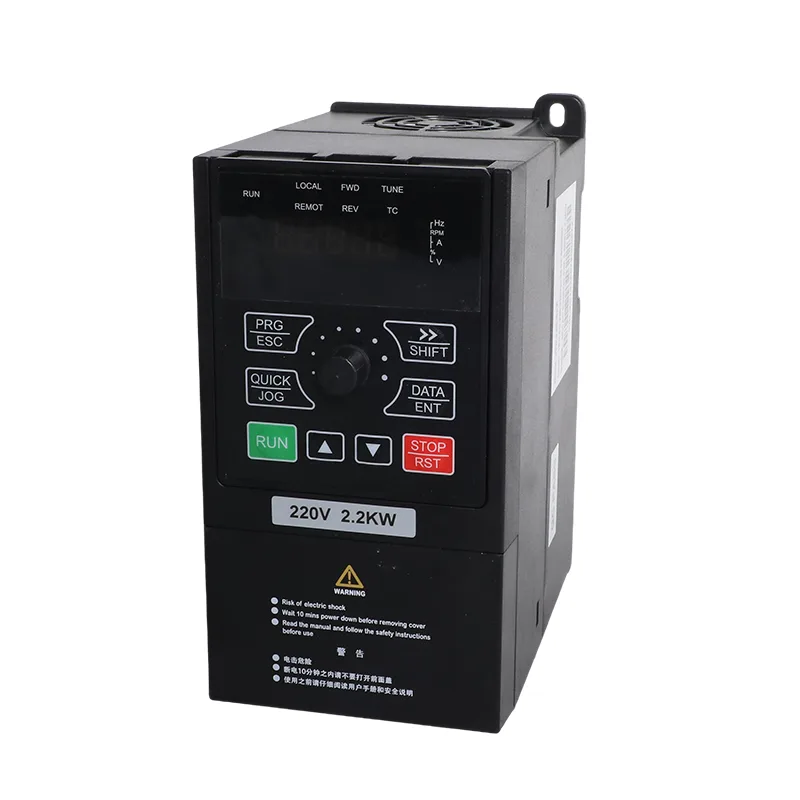

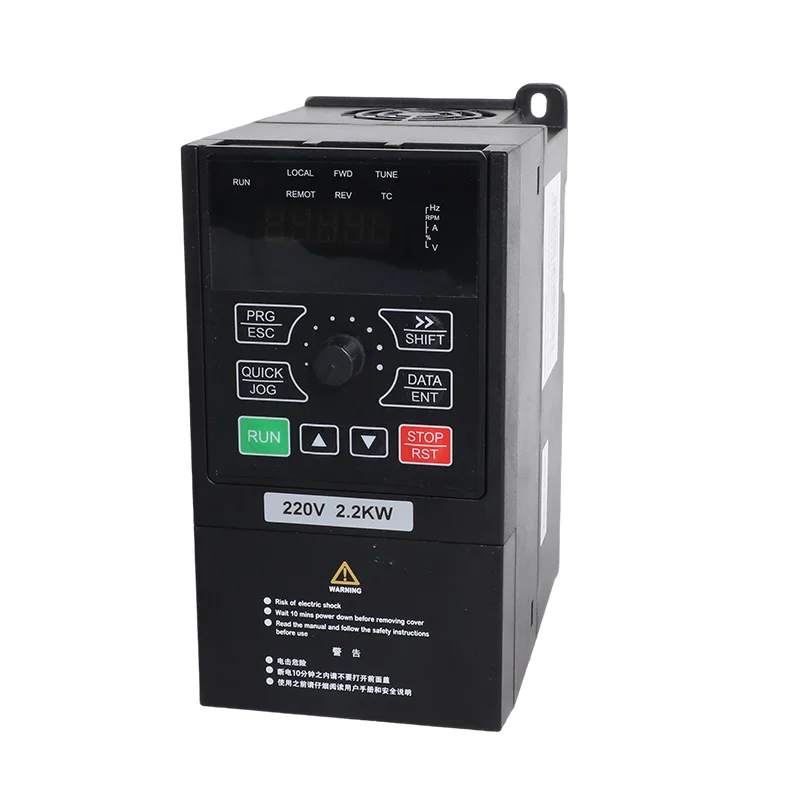

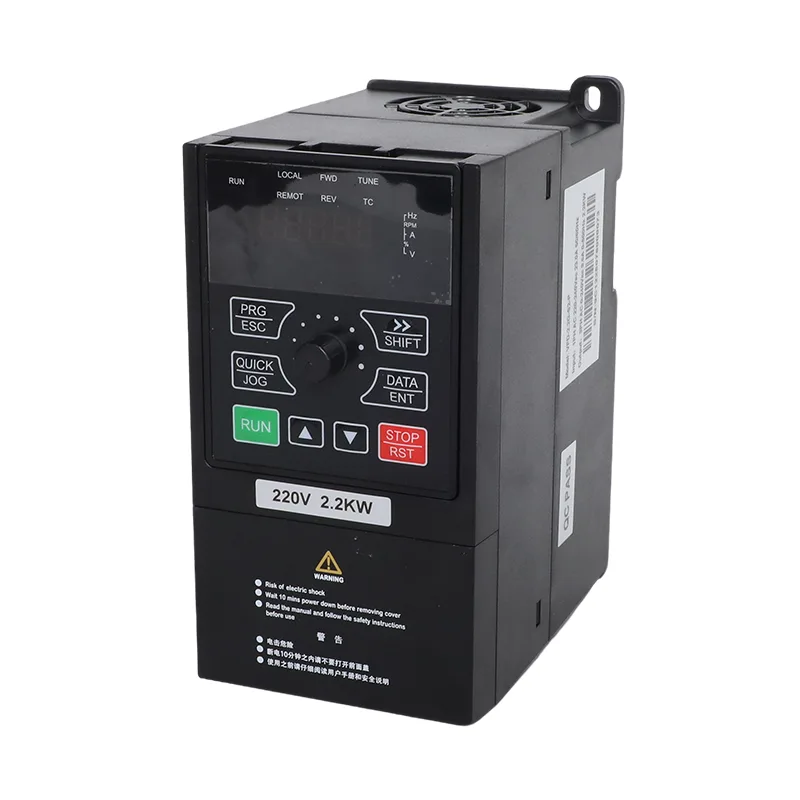

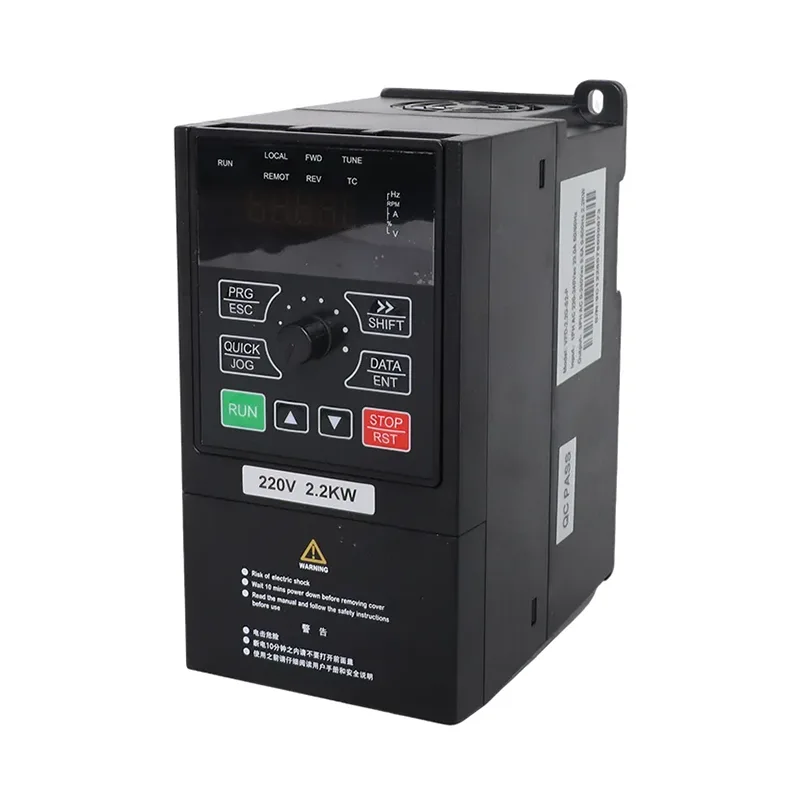

30kW/37kW 3 चरण 380V सोलर पंप और सामान्य प्रयोजन इन्वर्टर VFD

30kW/37kW 3 चरण 380V सोलर पंप और सामान्य प्रयोजन इन्वर्टर VFD दो मॉडलों में उपलब्ध है: VFD-PC10-30G-T4-MK और VFD-PC10-37G-T4-MK। दोनों तीन-चरण एसी इनपुट का उपयोग करते हैं और चयनित कॉन्फ़िगरेशन के अनुसार सौर पंप या सामान्य प्रयोजन संचालन का समर्थन करते हैं।

सौर पंप अनुप्रयोगों में, ड्राइव एक फोटोवोल्टिक सरणी से बिजली का उपयोग करके पंप मोटर को नियंत्रित करता है। सामान्य प्रयोजन मोड में, यह संगत औद्योगिक उपकरणों के लिए चर-आवृत्ति मोटर नियंत्रण प्रदान करता है। मॉडल का चयन मोटर की रेटेड पावर और करंट, पंप संचालन की स्थिति, उपलब्ध पावर स्रोत और आवश्यक नियंत्रण कार्यों पर निर्भर करता है।

वर्तमान विधियां

30kW/37kW 3 चरण 380V सोलर पंप और सामान्य प्रयोजन इन्वर्टर VFD के लिए, ऑपरेटिंग मोड को लागू मॉडल कॉन्फ़िगरेशन के अनुसार पैरामीटर P8-00 के माध्यम से चुना जाता है।

1. सोलर पंप मोड

सौर पंप मोड एक फोटोवोल्टिक सरणी द्वारा आपूर्ति किए गए पंप अनुप्रयोगों के लिए है। इस मोड के लिए सूचीबद्ध नियंत्रण कार्यों में अधिकतम पावर प्वाइंट ट्रैकिंग (एमपीपीटी) और कमजोर-प्रकाश सुरक्षा तर्क शामिल हैं।

पीवी सरणी को ड्राइव की निर्दिष्ट डीसी वोल्टेज सीमा के भीतर कॉन्फ़िगर किया जाना चाहिए। पंप आउटपुट उपलब्ध सौर ऊर्जा, मोटर आवश्यकताओं, पंप विशेषताओं और साइट की स्थितियों पर निर्भर करता है।

जहां ग्रिड या जनरेटर बैकअप की आवश्यकता होती है, इनपुट स्विचिंग व्यवस्था और वायरिंग को लागू मॉडल आरेख का पालन करना चाहिए। यह मानने के बजाय कि सभी चेंजओवर फ़ंक्शन ड्राइव के भीतर समाहित हैं, पुष्टि करें कि चयनित इंस्टॉलेशन के लिए बाहरी स्विचिंग घटकों की आवश्यकता है या नहीं।

2. सामान्य प्रयोजन इन्वर्टर मोड

सामान्य प्रयोजन मोड संगत मोटर-चालित उपकरणों के लिए अभिप्रेत है जिनके लिए चर-आवृत्ति नियंत्रण की आवश्यकता होती है। सूचीबद्ध कार्यों में एसवीसी और वी/एफ नियंत्रण, अंतर्निहित पीआईडी, समायोज्य त्वरण और मंदी, और मोडबस आरटीयू संचार शामिल हैं।

कमीशनिंग के दौरान ऑपरेटिंग मोड और पैरामीटर सेटिंग्स स्थापित की जानी चाहिए। नियंत्रण स्रोत, मोटर डेटा, इनपुट टर्मिनल और ऑपरेटिंग कमांड को कॉन्फ़िगर करते समय सटीक मॉडल के लिए उपयोगकर्ता मैनुअल का पालन करें।

विशेष विवरण

तालिका ए. मॉडल रेटिंग

तालिका बी. अनुशंसित सौर सरणी

पीवी सरणी की योजना बनाते समय, उपरोक्त कॉन्फ़िगरेशन को सार्वभौमिक आकार के नियमों के बजाय संदर्भ व्यवस्था के रूप में मानें। सरणी को अंतिम रूप देने से पहले मॉड्यूल विनिर्देशों, पंप संचालन स्थितियों और साइट आवश्यकताओं की पुष्टि करें।

पीवी स्ट्रिंग डिज़ाइन में वास्तविक ओपन-सर्किट वोल्टेज (वोक), ऑपरेटिंग वोल्टेज, मॉड्यूल तापमान गुणांक और साइट का न्यूनतम तापमान शामिल होना चाहिए। सत्यापित करें कि गणना की गई ठंड-मौसम स्ट्रिंग वोक ड्राइव के अधिकतम डीसी इनपुट वोल्टेज से अधिक नहीं है और अपेक्षित ऑपरेटिंग वोल्टेज इसकी एमपीपीटी रेंज के साथ संगत है। अंतिम कॉन्फ़िगरेशन में पंप की मोटर रेटिंग, कुल गतिशील हेड, दैनिक पानी की मांग और साइट सौर स्थितियों को भी ध्यान में रखा जाना चाहिए।

तालिका सी. सामान्य विशिष्टताएँ (iMaster रेंज में समान)

तकनीकी सुविधाओं

1. एमपीपीटी और पीवी वोल्टेज रेंज

ड्राइव में सूचीबद्ध अधिकतम डीसी इनपुट वोल्टेज 900 वीडीसी और अनुशंसित एमपीपीटी ऑपरेटिंग रेंज 450-600 वीडीसी है। ये मान विभिन्न उद्देश्यों की पूर्ति करते हैं: अधिकतम इनपुट वोल्टेज एक ऊपरी सीमा है, जबकि एमपीपीटी रेंज सामान्य फोटोवोल्टिक ऑपरेशन से संबंधित है।

सिस्टम डिज़ाइन के दौरान सरणी के ओपन-सर्किट वोल्टेज और ऑपरेटिंग वोल्टेज का अलग-अलग मूल्यांकन किया जाना चाहिए। पीवी सरणी के लिए लक्ष्य ऑपरेटिंग वोल्टेज के रूप में अधिकतम इनपुट वोल्टेज का उपयोग न करें।

2. मोटर नियंत्रण

सूचीबद्ध नियंत्रण विधियाँ सेंसर रहित वेक्टर नियंत्रण (एसवीसी) और वी/एफ नियंत्रण हैं। एसवीसी के तहत, निर्दिष्ट शुरुआती टॉर्क 0.5 हर्ट्ज पर 150% है। सूचीबद्ध गति सीमा 1:100 है, गति स्थिरता सटीकता ±0.5% के साथ।

वास्तविक मोटर प्रदर्शन मोटर मापदंडों, लोड विशेषताओं, स्थापना स्थितियों और कमीशनिंग सेटिंग्स पर निर्भर करता है।

3. पीआईडी ​​और संचार

अंतर्निहित पीआईडी ​​फ़ंक्शन का उपयोग दबाव, प्रवाह या तापमान से जुड़े बंद-लूप नियंत्रण अनुप्रयोगों के लिए किया जा सकता है, जहां आवश्यक सेंसर और सिस्टम कॉन्फ़िगरेशन प्रदान किए जाते हैं।

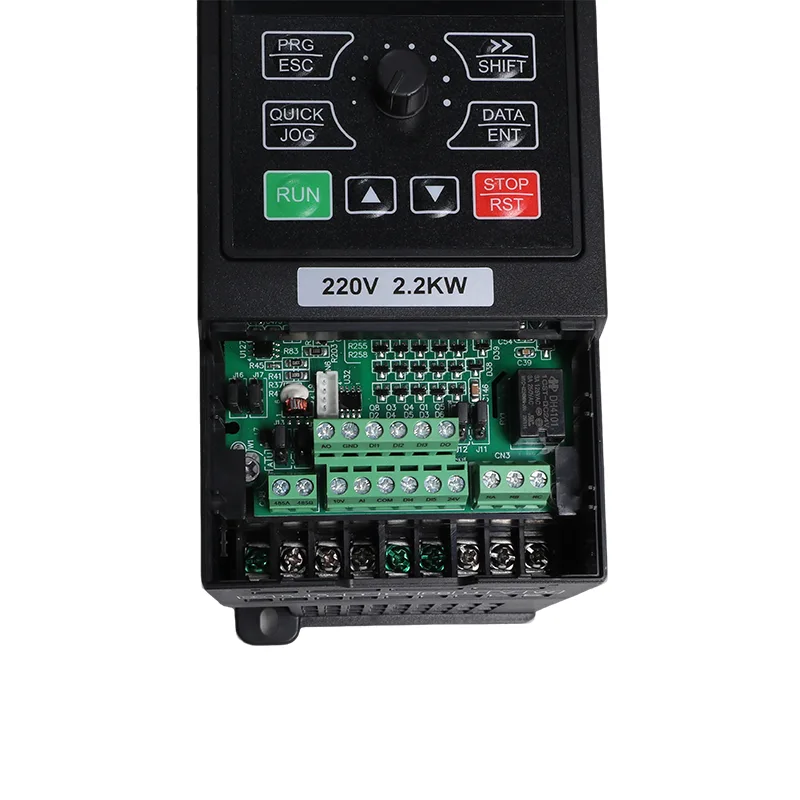

मॉडबस आरटीयू का उपयोग करके संचार आरएस485 के माध्यम से होता है। उपलब्ध डिजिटल और एनालॉग इनपुट और आउटपुट कॉन्फ़िगर नियंत्रण और निगरानी कार्यों का समर्थन करते हैं।

4. सुरक्षा कार्य

• पावर-ऑन पर मोटर शॉर्ट-सर्किट का पता लगाना
• आउटपुट चरण-नुकसान सुरक्षा
• अतिवर्तमान सुरक्षा
• ओवरवॉल्टेज और अंडरवोल्टेज संरक्षण
• अधिक तापमान से सुरक्षा
• ओवरलोड और अंडरलोड संरक्षण
• कमजोर-रोशनी सुरक्षा

सुरक्षा कार्य सही मोटर चयन, विद्युत सुरक्षा, वायरिंग प्रथाओं या सिस्टम कमीशनिंग को प्रतिस्थापित नहीं करते हैं।

5. अधिभार क्षमता

सूचीबद्ध अधिभार रेटिंग हैं:

ये रेटिंग निर्दिष्ट अल्पकालिक अधिभार क्षमता का वर्णन करती हैं। वे स्वयं किसी विशेष पंप की शुरुआती आवश्यकताओं के लिए उपयुक्तता स्थापित नहीं करते हैं। चयन के दौरान मोटर रेटेड वर्तमान, त्वरण समय और लोड विशेषताओं की जाँच की जानी चाहिए।

विशिष्ट अनुप्रयोग

1. सिंचाई एवं कृषि जल अंतरण

सिंचाई पंपिंग प्रणालियों में मूल्यांकन के लिए उपयुक्त जहां मोटर रेटिंग, पंपिंग ड्यूटी और उपलब्ध पीवी सरणी ड्राइव विनिर्देशों से मेल खाती है। सिस्टम को कॉन्फ़िगर करते समय पानी की मांग, कुल हेड और साइट की सौर स्थितियों पर विचार किया जाना चाहिए।

2. नगरपालिका कच्चे पानी का सेवन और स्थानांतरण

संगत कच्चे पानी के सेवन और स्थानांतरण पंपों के लिए विचार किया जा सकता है। मॉडल का चयन करने से पहले मोटर करंट, आवश्यक ऑपरेटिंग आवृत्ति, नियंत्रण आवश्यकताओं और किसी भी बैकअप-पावर व्यवस्था की पुष्टि करें।

3. औद्योगिक जल अंतरण एवं परिसंचरण

सामान्य-उद्देश्य मोड में, ड्राइव का उपयोग संगत औद्योगिक पंप अनुप्रयोगों के लिए किया जा सकता है, जिसमें प्रक्रिया-जल अंतरण, शीतलन-जल परिसंचरण और चर-आवृत्ति नियंत्रण की आवश्यकता वाले अन्य मोटर-चालित सिस्टम शामिल हैं।

4. रिमोट या मौसमी पम्पिंग प्रतिष्ठान

सीमित या परिवर्तनीय ग्रिड उपलब्धता वाले इंस्टॉलेशन के लिए, ड्राइव का मूल्यांकन उचित रूप से डिज़ाइन की गई बैकअप आपूर्ति के साथ सौर पंपिंग सिस्टम के हिस्से के रूप में किया जा सकता है। विशिष्ट स्थापना के लिए बैकअप स्रोत, परिवर्तन व्यवस्था और संचालन अनुक्रम की पुष्टि की जानी चाहिए।

स्थापना और चयन संबंधी विचार

1. मोटर रेटिंग सत्यापित करें

मोटर नेमप्लेट, रेटेड करंट, वोल्टेज, पावर और परिचालन आवश्यकताओं की जांच करें। प्रत्येक पंप मोटर के साथ अनुकूलता स्थापित करने के लिए अकेले ड्राइव की रेटेड शक्ति पर्याप्त नहीं है।

2. पीवी ऐरे वोल्टेज की जाँच करें

मॉड्यूल विनिर्देशों की पुष्टि करें और साइट के न्यूनतम अपेक्षित तापमान के तहत स्ट्रिंग वोल्टेज की गणना करें। सुनिश्चित करें कि अधिकतम गणना की गई वोक ड्राइव की डीसी इनपुट सीमा के भीतर रहती है और सामान्य ऑपरेशन एमपीपीटी रेंज के साथ संगत है।

3. बैकअप-पावर आवश्यकताओं की पुष्टि करें

यदि ग्रिड या जनरेटर संचालन की आवश्यकता है, तो स्थापना के लिए निर्दिष्ट एसी स्रोत वोल्टेज, आवृत्ति, क्षमता, वायरिंग और चेंजओवर घटकों को सत्यापित करें। मॉडल के वायरिंग आरेख का पालन किए बिना बिजली स्रोतों को कनेक्ट या स्विच न करें।

4. मोटर केबल की लंबाई की समीक्षा करें

50 मीटर से अधिक लंबे मोटर केबलों के लिए, आउटपुट-रिएक्टर अनुशंसाओं और अनुमत केबल लंबाई के लिए लागू मैनुअल की जांच करें। केबल की लंबाई, मोटर इन्सुलेशन और स्थापना की स्थिति आउटपुट कनेक्शन की उपयुक्तता को प्रभावित करती है।

5. पर्यावरणीय व्युत्पन्न की अनुमति दें

परिवेश के तापमान, ऊंचाई, वेंटिलेशन और बाड़े की स्थिति का ध्यान रखें। जब इंस्टॉलेशन निर्दिष्ट परिचालन स्थितियों से अधिक हो तो व्युत्पन्न आवश्यकताओं को लागू किया जाना चाहिए।

IP20 संलग्नक पानी के प्रवेश से सुरक्षा प्रदान नहीं करता है। ड्राइव को उसकी निर्दिष्ट सुरक्षा रेटिंग, तापमान और वेंटिलेशन आवश्यकताओं के लिए उपयुक्त वातावरण और बाड़े में स्थापित करें।

अक्सर पूछे जाने वाले प्रश्न

1. 37 किलोवाट पंप को कितने पैनल की आवश्यकता होती है?

250 डब्ल्यू पर 18 मॉड्यूल के नौ तार, या 300 डब्ल्यू पर 15 के नौ तार, जो 162 या 135 मॉड्यूल हैं। इसे दैनिक पानी की मात्रा और कुल हेड के मुकाबले शुरुआती बिंदु और आकार के रूप में मानें, क्योंकि सरणी आउटपुट निर्धारित करती है, मोटर रेटिंग नहीं।

2. क्या यह जनरेटर के साथ-साथ ग्रिड पर भी चल सकता है?

हाँ। आर, एस और टी पर कोई भी 380 वी तीन-चरण स्रोत बैकअप आपूर्ति के रूप में काम करता है। मेन या जनरेटर संचालन को बाध्य करने के लिए P8-15 को 2 पर सेट करें, या स्वचालित स्विचिंग के लिए 0 पर सेट करें। पहले जनरेटर वोल्टेज स्थिरता की पुष्टि करें, क्योंकि ड्राइव किसी भी इन्वर्टर की तरह ओवरवॉल्टेज या अंडरवोल्टेज पर यात्रा करता है।

3. स्थापना मंजूरी और पर्यावरण सीमाएँ क्या हैं?

घर के अंदर, सीधी धूप से दूर, कोई संक्षारक या ज्वलनशील गैस नहीं, कोई प्रवाहकीय धूल नहीं। परिवेश -10°C से 50°C, 40°C से ऊपर व्युत्पन्न के साथ, आर्द्रता 95% RH से कम, बिना संघनन के, ऊंचाई बिना व्युत्पन्न के 1000 मीटर से नीचे, कंपन 5.9 m/s² से नीचे। संलग्नक IP20 है, इसलिए एक कैबिनेट या एक साफ पंप हाउस की आवश्यकता है।

4. क्या इसके लिए आउटपुट रिएक्टर की आवश्यकता है?

मैनुअल उस स्थान की अनुशंसा करता है जहां पंप ड्राइव से 50 मीटर से अधिक हो, जो इस पैमाने पर आम है। यह लंबे केबलों पर परावर्तित वोल्टेज से मोटर इन्सुलेशन की रक्षा करता है और काम के वर्षों में वाइंडिंग विफलता के जोखिम को कम करता है।

5. अधिभार क्षमता क्या है?

60 सेकंड के लिए 150% रेटेड करंट, 12 सेकंड के लिए 170% और 1.5 सेकंड के लिए 190%। 37 किलोवाट इकाई पर, जो एक मिनट के लिए 112.5 ए है, एक बड़े सबमर्सिबल के शुरुआती आक्रमण और क्षणिक लोड स्पाइक्स के लिए पर्याप्त है।

6. क्या इसे सादे 37 किलोवाट इन्वर्टर के रूप में आपूर्ति की जा सकती है?

हाँ। इसे सामान्य प्रयोजन मोड में ऑर्डर करें और इसे शिप करने से पहले तदनुसार P8-00 सेट किया जाता है, जो आपको एसवीसी या वी/एफ नियंत्रण, पीआईडी, मोडबस और पूर्ण सुरक्षा सेट के साथ एक मानक इन्वर्टर देता है। सोलर पंप मोड दूसरा विकल्प है. हमें बताएं कि प्रोजेक्ट को किसकी आवश्यकता है. सौर पंप मोड में एक इकाई को बाद में P8-00 के साथ 0 पर सामान्य प्रयोजन के लिए स्विच किया जाता है, जो रिटर्न के बजाय एक पैरामीटर परिवर्तन है।

7. आप इस आकार की परियोजना का समर्थन कैसे करते हैं?

हमें पंप रेटिंग, कुल हेड, दैनिक पानी की मात्रा और साइट का स्थान भेजें, और हम एक पैकेज के रूप में ड्राइव मॉडल, एरे कॉन्फ़िगरेशन और डीसी सुरक्षा सूची के साथ वापस आएंगे। मूल्य निर्धारण, लीड समय और ओईएम शर्तें एक साथ उद्धृत की गई हैं ताकि आप एक दस्तावेज़ में पूरी चीज़ अपने ग्राहक तक पहुंचा सकें।
