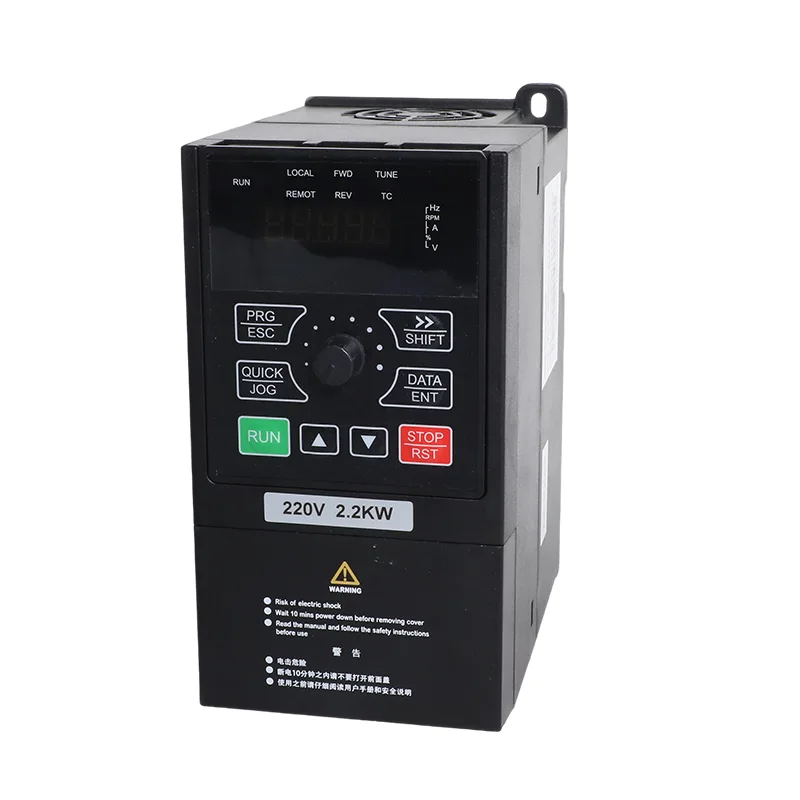

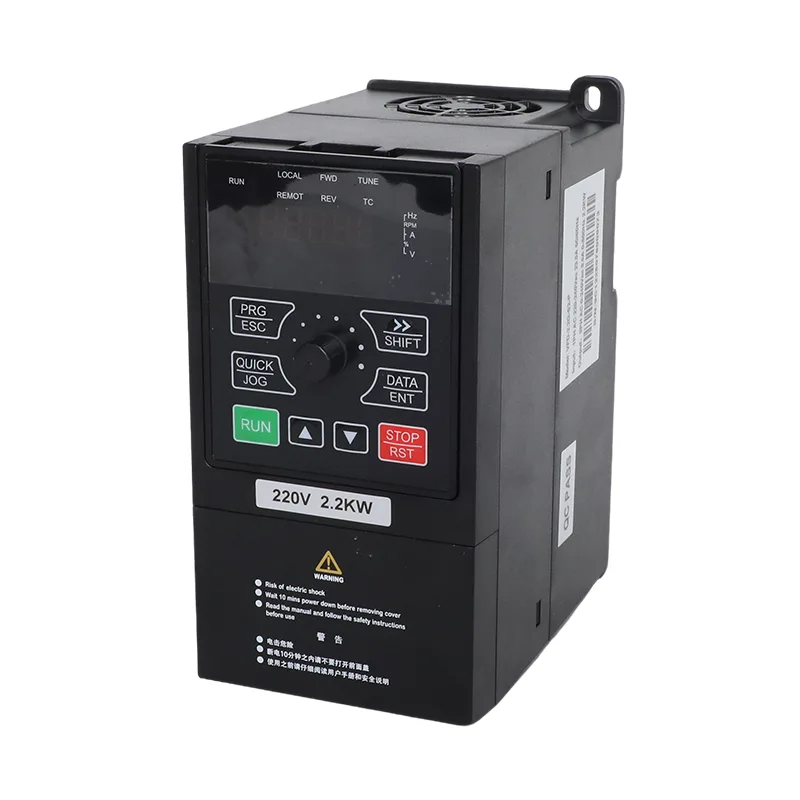

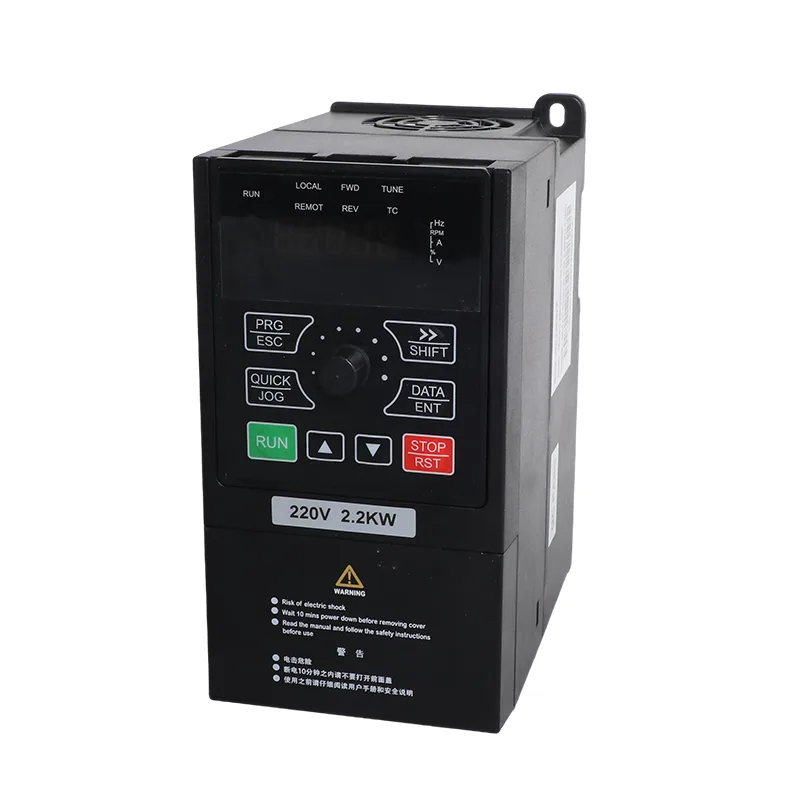

CSIVEI 4.0kW/5.5kW 1 चरण 230V सोलर पंप और सामान्य प्रयोजन इन्वर्टर VFD उन साइटों के लिए है, जिन्हें 4.0 किलोवाट या 5.5 किलोवाट मोटर संचालित करने की आवश्यकता है, लेकिन तीन-चरण उपयोगिता कनेक्शन के बजाय एकल-चरण एसी आपूर्ति है। VFD-PC10-4.0G-S2-MK 17 A आउटपुट करंट प्रदान करता है, जबकि VFD-PC10-5.5G-S2-MK 25 A आउटपुट करंट प्रदान करता है। उनके सूचीबद्ध AC इनपुट करंट क्रमशः 32 A और 45 A हैं, इसलिए वास्तविक इनपुट करंट के लिए आपूर्ति सर्किट, ब्रेकर और केबल का चयन किया जाना चाहिए।
डीसी की ओर, ड्राइव अपनी वोल्टेज सीमा के लिए कॉन्फ़िगर किए गए एक फोटोवोल्टिक सरणी को स्वीकार करता है। अनुशंसित एमपीपीटी रेंज 250-350 वीडीसी है, अनुशंसित एरे ओपन-सर्किट वोल्टेज रेंज 360-430 वीडीसी है, और अधिकतम डीसी इनपुट वोल्टेज 450 वीडीसी है। ये सीमाएं विशेष रूप से महत्वपूर्ण होती हैं जब तार समानांतर में जुड़े होते हैं या जब सरणी ठंडी परिस्थितियों में संचालित होती है, जहां मॉड्यूल ओपन-सर्किट वोल्टेज बढ़ सकता है।
सौर पंप मोड (पी8-00 = 1): ड्राइव फोटोवोल्टिक पंपिंग के लिए एमपीपीटी का उपयोग करता है और कमजोर रोशनी से निपटने, अंडरलोड संरक्षण और जल-स्तर नियंत्रण विकल्पों सहित पंप-संबंधित कार्य प्रदान करता है। जब ग्रिड बैकअप इंस्टॉलेशन का हिस्सा होता है, तो चेंजओवर पैरामीटर और बाहरी स्विचिंग व्यवस्था को मैनुअल के अनुसार कॉन्फ़िगर किया जाना चाहिए।
सामान्य प्रयोजन मोड (पी8-00 = 0): ड्राइव एसवीसी या वी/एफ नियंत्रण, अंतर्निहित पीआईडी और आरएस485 मोडबस आरटीयू संचार के साथ एक पारंपरिक इन्वर्टर के रूप में काम करता है। इस मोड का उपयोग सौर-पंप नियंत्रण फ़ंक्शन का उपयोग किए बिना संगत पंप, पंखे, ब्लोअर और अन्य मोटर चालित उपकरणों के लिए किया जा सकता है।
ऑपरेटिंग मोड को शिपमेंट से पहले सेट किया जा सकता है और एप्लिकेशन आवश्यकताओं में बदलाव होने पर P8-00 के माध्यम से बदला जा सकता है। यह वितरकों और इंस्टॉलरों को उपयुक्त मोटर रेटिंग, वायरिंग और पैरामीटर सेटिंग्स के अधीन, बाद में ड्राइव को पुन: कॉन्फ़िगर करने के विकल्प को बरकरार रखते हुए इच्छित उपयोग को निर्दिष्ट करने का एक तरीका देता है।
सौर पंपिंग के लिए, 4.0kW/5.5kW 1 चरण 230V सोलर पंप और सामान्य प्रयोजन इन्वर्टर VFD एक मॉडल-विशिष्ट स्ट्रिंग लेआउट का उपयोग करता है: 4.0 किलोवाट संस्करण दो समानांतर स्ट्रिंग का उपयोग करता है, जबकि 5.5 किलोवाट संस्करण तीन का उपयोग करता है। 37±1 V, 250 W±5 Wp मॉड्यूल के साथ, तालिका प्रति स्ट्रिंग 11 मॉड्यूल निर्दिष्ट करती है; 45±1 V, 300 W±5 Wp मॉड्यूल के साथ, यह प्रति स्ट्रिंग 9 मॉड्यूल निर्दिष्ट करता है। सरणी को जोड़ने से पहले, चयनित मॉड्यूल डेटा और स्थानीय तापमान स्थितियों का उपयोग करके स्ट्रिंग ओपन-सर्किट वोल्टेज की गणना करें, और इसे ड्राइव की बताई गई सीमा के भीतर रखें।
ऐसे इंस्टॉलेशन के लिए जो भंडारण टैंक का उपयोग करते हैं या कुएं-पानी की उपलब्धता पर निर्भर करते हैं, ड्राइव जल-स्तर इनपुट विकल्प और अंडरलोड सुरक्षा का समर्थन करता है। AI जल-स्तर का पता लगाने को P8-18 का उपयोग करके कॉन्फ़िगर किया जा सकता है, जिसमें P8-19 और P8-20 के माध्यम से थ्रेशोल्ड और स्लीप डिले सेट किया जा सकता है। अंडरलोड रीसेट व्यवहार को P8-26 के माध्यम से कॉन्फ़िगर किया गया है। ये फ़ंक्शन सही सेंसर और पैरामीटर स्थापित होने पर टैंक स्तर और पानी की उपलब्धता के साथ पंप संचालन को समन्वयित करने में मदद करते हैं।
| वस्तु | वीएफडी-पीसी10-4.0जी-एस2-एमके | वीएफडी-पीसी10-5.5जी-एस2-एमके |
| लागू मोटर | 4.0 किलोवाट / 5 एचपी | 5.5 किलोवाट / 7.5 एचपी |
| नाममात्र क्षमता | 5.9 केवीए | 11 के.वी.ए |
| आगत बहाव | 32 ए | 45 ए |
| आउटपुट करेंट | 17 ए | 25 ए |
| एसी इनपुट वोल्टेज | एसी 1 पीएच 220 वी (-15%) से 240 वी (+10%) | |
| अधिकतम. डीसी इनपुट वोल्टेज | 450 वीडीसी | |
| अनुशंसित वोक रेंज | 360 से 430 वीडीसी | |
| अनुशंसित एमपीपीटी रेंज | 250 से 350 वीडीसी | |
| प्रारंभ वोल्टेज रेंज | 160 से 450 वीडीसी, पैरामीटर समायोज्य | |
| रेटेड आउटपुट वोल्टेज | 3 पीएच या 1 पीएच 220 वी एसी | |
| शोर स्तर | अधिकतम 50 डीबीए |
| नमूना | 37±1 वी मॉड्यूल, 250 डब्ल्यू±5 डब्ल्यूपी | 45±1 वी मॉड्यूल, 300 डब्ल्यू±5 डब्ल्यूपी | ||
| प्रति स्ट्रिंग मॉड्यूल | स्ट्रिंग्स | प्रति स्ट्रिंग मॉड्यूल | स्ट्रिंग्स | |
| वीएफडी-पीसी10-4.0जी-एस2-एमके | 11 | 2 | 9 | 2 |
| वीएफडी-पीसी10-5.5जी-एस2-एमके | 11 | 3 | 9 | 3 |
| वस्तु | विनिर्देश |
| रेटेड आवृत्ति | 50/60 हर्ट्ज |
| इनपुट आवृत्ति रेंज | ±5% (47.5 से 63 हर्ट्ज़) |
| आउटपुट वोल्टेज | इनपुट वोल्टेज 0 |
| आउटपुट आवृत्ति | 0.1 से 500 हर्ट्ज |
| अधिकतम आवृत्ति | 0 से 500 हर्ट्ज (एसवीसी और वी/एफ नियंत्रण) |
| वाहक आवृत्ति | 0.8 किलोहर्ट्ज़ से 8 किलोहर्ट्ज़, लोड करने के लिए स्वचालित रूप से समायोजित (16 किलोहर्ट्ज़ तक समर्थित) |
| आवृत्ति संकल्प | डिजिटल सेटिंग 0.01 हर्ट्ज; एनालॉग सेटिंग अधिकतम आवृत्ति का 0.025% |
| नियंत्रण मोड | सेंसर रहित वेक्टर नियंत्रण (एसवीसी); वी/एफ नियंत्रण |
| आरंभिक टॉर्क | 0.5 हर्ट्ज / 150% (एसवीसी) |
| गति सीमा | 1:100 (एसवीसी) |
| गति स्थिरता सटीकता | ±0.5% (एसवीसी) |
| अधिभार क्षमता | 60 सेकंड के लिए 150% रेटेड करंट; 12 एस के लिए 170%; 1.5 सेकंड के लिए 190% |
| टॉर्क बूस्ट | स्वचालित टॉर्क बूस्ट; मैन्युअल बूस्ट 0.1% से 30.0% |
| वी/एफ वक्र | रैखिक, बहु-बिंदु और वर्गाकार वक्र (1.2 / 1.4 / 1.6 / 1.8 / 2.0 शक्ति) |
| वी/एफ पृथक्करण | पूर्ण पृथक्करण, आधा पृथक्करण |
| त्वरण/मंदी | रैखिक या एस-वक्र, 0.0 से 6500.0 सेकेंड |
| डीसी ब्रेक लगाना | प्रारंभ आवृत्ति 0.00 हर्ट्ज से अधिकतम आवृत्ति; समय 0.0 से 36.0 सेकेंड; वर्तमान 0.0% से 100.0% |
| जॉग नियंत्रण | JOG आवृत्ति 0.00 हर्ट्ज से अधिकतम आवृत्ति (डिफ़ॉल्ट 5 हर्ट्ज); एक्सेल/डीसेल 0.0 से 6500.0 सेकेंड |
| अंतर्निहित पीआईडी | हाँ, दबाव, प्रवाह या तापमान के लिए बाहरी नियंत्रक के बिना बंद लूप |
| ए.वी.आर | ग्रिड वोल्टेज में उतार-चढ़ाव होने पर आउटपुट वोल्टेज स्थिर रहता है |

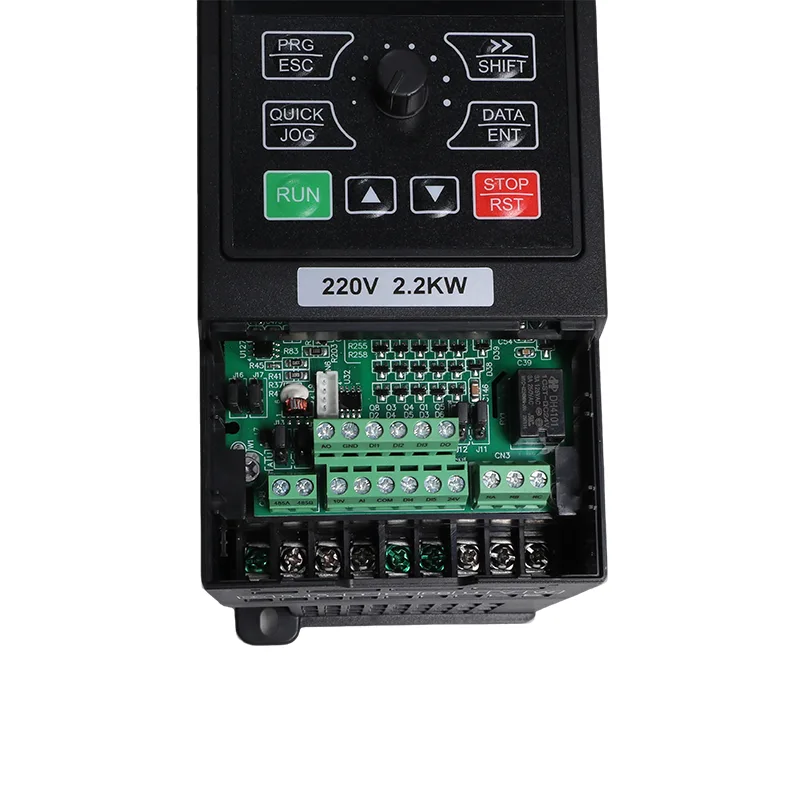

| इनपुट टर्मिनल | 5 डिजिटल इनपुट, DI5 50 kHz तक हाई-स्पीड पल्स का समर्थन करता है; 1 एनालॉग इनपुट 0-10 V या 0-20 mA; 1 कीपैड पोटेंशियोमीटर इनपुट |
| आउटपुट टर्मिनल | 50 kHz तक 1 हाई-स्पीड पल्स आउटपुट; 1 रिले आउटपुट; 1 एनालॉग आउटपुट 0-20 एमए या 0-10 वी |
| संचार | आरएस485, मोडबस आरटीयू |
| सुरक्षा | पावर-ऑन पर मोटर शॉर्ट-सर्किट का पता लगाना, आउटपुट चरण हानि, ओवर-करंट, ओवर-वोल्टेज, अंडर-वोल्टेज, ओवर-तापमान, ओवरलोड, अंडरलोड, कमजोर रोशनी |
| परिचालन तापमान | -10°C से 50°C; 40°C से ऊपर 1% प्रति 1°C की दर से गिरावट |
| भंडारण तापमान | -20°C से 60°C |
| नमी | 95% आरएच से नीचे, कोई संक्षेपण नहीं |
| ऊंचाई | 1000 मीटर से नीचे; 1000 से 3000 मीटर तक प्रति 100 मीटर पर 1% की छूट |
| कंपन | 5.9 मी/से.² से नीचे (0.6 ग्राम) |
| दीवार | IP20, दीवार माउंट या कैबिनेट, ऊर्ध्वाधर स्थापना |
| वितरण प्रणाली | टीएन, टीटी |
| ईएमसी/सुरक्षा | आईईसी 61800-3 (सी3); आईईसी 61800-5-1 |
4.0 किलोवाट और 5.5 किलोवाट मॉडल 17 ए और 25 ए आउटपुट करंट प्रदान करते हैं। एसवीसी शुरुआती टॉर्क 0.5 हर्ट्ज पर 150% पर निर्दिष्ट है, 60 सेकंड के लिए 150% रेटेड करंट की अधिभार क्षमता के साथ। उनकी 32 ए और 45 ए इनपुट-वर्तमान रेटिंग सही आपूर्ति, ब्रेकर और केबल चयन को आवश्यक बनाती है।
4.0 किलोवाट मॉडल दो स्ट्रिंग का उपयोग करता है और 5.5 किलोवाट मॉडल तीन का उपयोग करता है। सरणी को अनुशंसित 360-430 वीडीसी ओपन-सर्किट रेंज और अधिकतम 450 वीडीसी के भीतर रखें; समानांतर तारों के लिए एक पीवी ब्रेकर और एक कंबाइनर बॉक्स का उपयोग करें।
उचित इनपुट और पैरामीटर सेट होने पर अंडरलोड सुरक्षा और कॉन्फ़िगर करने योग्य जल-स्तर का पता लगाने का समर्थन पंप बंद करने और तर्क को पुनरारंभ करने का समर्थन करता है।
P8-00 सौर पंप मोड या सामान्य प्रयोजन मोड का चयन करता है। उत्तरार्द्ध एसवीसी/वी/एफ नियंत्रण, अंतर्निहित पीआईडी और आरएस485 मोडबस आरटीयू का समर्थन करता है।
जब ऐरे ड्राइव से 10 मीटर से अधिक हो तो टाइप II सर्ज प्रोटेक्शन डिवाइस का उपयोग करें। जब पंप केबल 50 मीटर से अधिक हो तो मैनुअल आउटपुट रिएक्टर की सिफारिश करता है।
4.0kW/5.5kW 1 चरण 230V सोलर पंप और सामान्य प्रयोजन इन्वर्टर VFD उन इंस्टॉलेशन के लिए है जिनके लिए 4.0 किलोवाट या 5.5 किलोवाट मोटर क्षमता की आवश्यकता होती है लेकिन तीन चरण उपयोगिता आपूर्ति का उपयोग नहीं किया जा सकता है। इसका सौर-पंप विन्यास जल अनुप्रयोगों के लिए उपयुक्त है, जबकि सामान्य-उद्देश्य मोड इसके उपयोग को संगत मोटर-चालित उपकरणों तक विस्तारित करता है।
5.5 किलोवाट मॉडल में 45 ए का सूचीबद्ध इनपुट करंट है। आपूर्ति, ब्रेकर और केबल को इंस्टॉलेशन करंट और लागू विद्युत आवश्यकताओं के लिए रेट किया जाना चाहिए। सौर ऊर्जा उपलब्ध होने पर सौर संचालन ग्रिड से खींची गई ऊर्जा की मात्रा को कम कर सकता है, लेकिन वास्तविक ग्रिड का उपयोग सरणी, पंप लोड और परिचालन स्थितियों पर निर्भर करता है।
अनुशंसित सरणी कॉन्फ़िगरेशन उच्च-रेटेड 5.5 किलोवाट मॉडल के लिए अधिक फोटोवोल्टिक क्षमता प्रदान करता है। तालिका बी में 5.5 किलोवाट संस्करण के लिए तीन और 4.0 किलोवाट संस्करण के लिए दो समानांतर स्ट्रिंग सूचीबद्ध हैं। मॉड्यूल और इन्वर्टर विनिर्देशों के विरुद्ध सरणी की कुल शक्ति, स्ट्रिंग ओपन-सर्किट वोल्टेज और करंट की पुष्टि करें।
पीवी और ग्रिड कनेक्शन, स्विचिंग डिवाइस और पैरामीटर सेटिंग्स को चयनित ऑपरेटिंग मोड के लिए आईमास्टर मैनुअल का पालन करना होगा। जब तक निर्दिष्ट सर्किट और सुरक्षा व्यवस्था स्पष्ट रूप से इसकी अनुमति न दे, सौर और ग्रिड स्विच को एक साथ बंद न करें। P8-15 सहित कमीशनिंग और चेंजओवर सेटिंग्स को निर्माता के वायरिंग आरेख के अनुसार लागू किया जाना चाहिए।
एरे करंट, केबल की लंबाई, स्थापना की स्थिति और लागू विद्युत आवश्यकताओं के अनुसार केबल का आकार चुनें। आउटडोर फोटोवोल्टिक सेवा के लिए उपयुक्त केबल का उपयोग करें। जब तार समानांतर में जुड़े होते हैं तो इंस्टॉलेशन मार्गदर्शन पीवी इनपुट पर एक डीसी ब्रेकर और एक फोटोवोल्टिक कॉम्बिनर बॉक्स निर्दिष्ट करता है।
जल भार के नुकसान जैसी स्थितियों का पता लगाने के लिए अंडरलोड सुरक्षा प्रदान की जाती है। आपूर्ति की गई पैरामीटर जानकारी में 25% पता लगाने का स्तर, 60 सेकंड का पुष्टिकरण समय और 120 सेकंड का रीसेट विलंब सूचीबद्ध है। यदि लेवल जांच का उपयोग किया जाता है और विफल हो जाता है, तो ड्राइव E43 रिपोर्ट कर सकता है। वास्तविक पंप और स्थापना के विरुद्ध कॉन्फ़िगर किए गए थ्रेसहोल्ड और विलंब को सत्यापित करें।
हाँ। P8-00 सौर पंप मोड या सामान्य प्रयोजन मोड का चयन करता है। सामान्य प्रयोजन मोड एसवीसी या वी/एफ नियंत्रण, अंतर्निहित पीआईडी और मोडबस आरटीयू का समर्थन करता है। CSIVEI शिपमेंट से पहले अनुरोधित मोड सेट कर सकता है, और एप्लिकेशन और वायरिंग उपयुक्त होने पर ऑपरेटिंग मोड को बाद में पैरामीटर सेटिंग के माध्यम से बदला जा सकता है।
पूछताछ करते समय OEM ब्रांडिंग और प्री-शिपमेंट पैरामीटर कॉन्फ़िगरेशन पर चर्चा की जा सकती है। आवश्यक मात्रा और लेबल कलाकृति प्रदान करें ताकि CSIVEI उपलब्ध व्यवस्था, मूल्य और शेड्यूल की पुष्टि कर सके।
