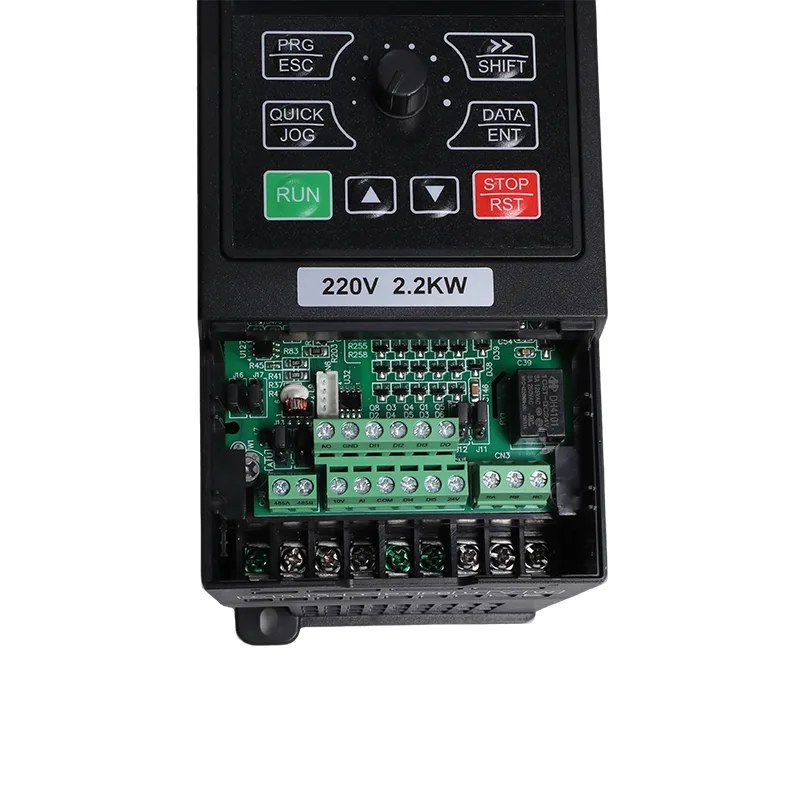

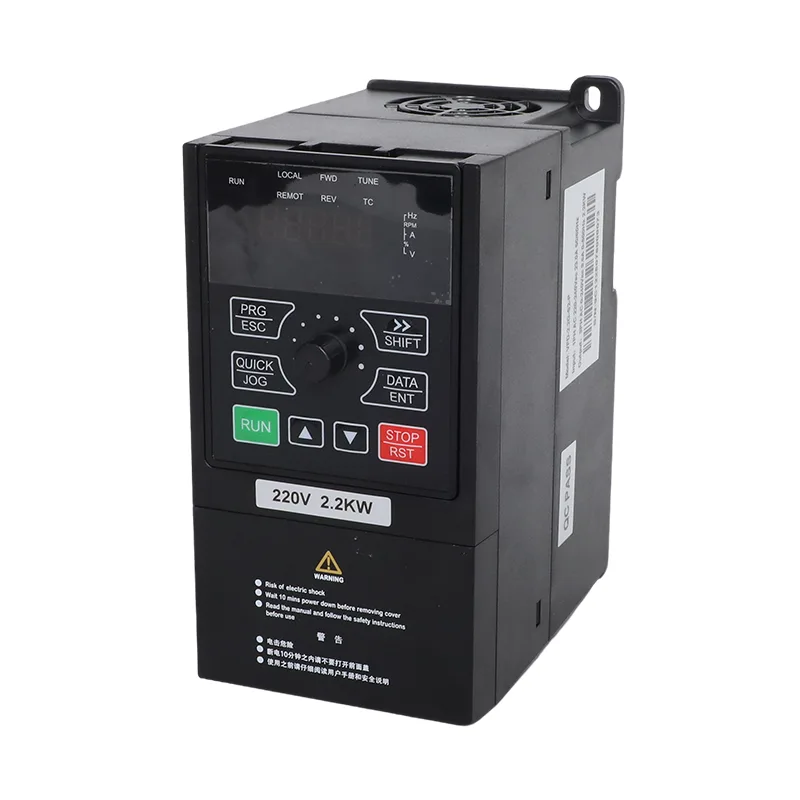

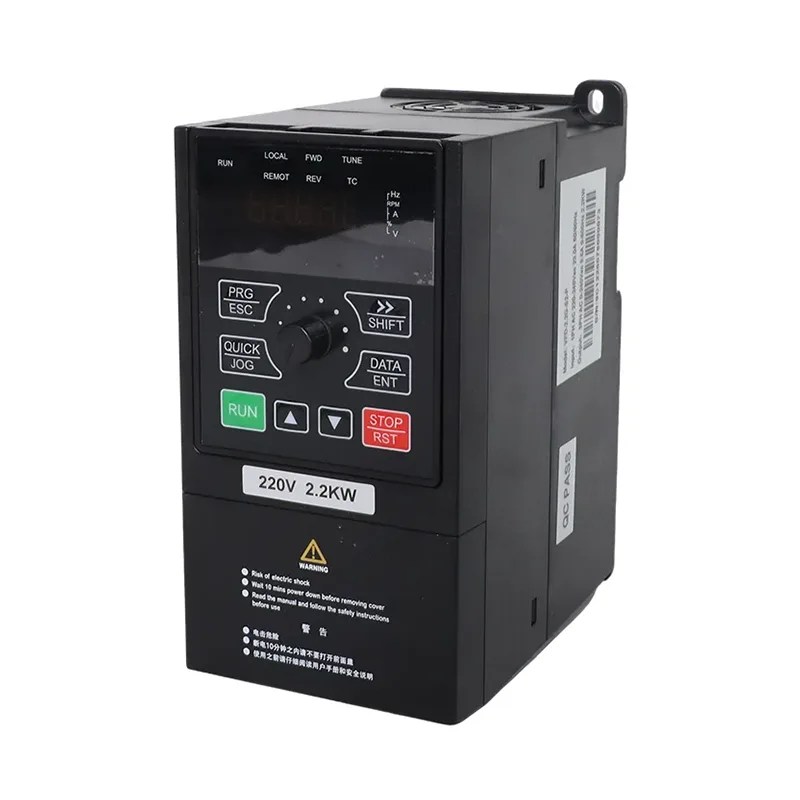

4.0kW/5.5kW 3 चरण 380V सोलर पंप और सामान्य प्रयोजन इन्वर्टर VFD

CSIVEI फोटोवोल्टिक पंप नियंत्रण या पारंपरिक चर-आवृत्ति संचालन की आवश्यकता वाले तीन-चरण मोटर सिस्टम के लिए 4.0kW/5.5kW 3 चरण 380V सौर पंप और सामान्य प्रयोजन इन्वर्टर VFD का निर्माण करता है। VFD-PC10-4.0G-T4 और VFD-PC10-5.5G-T4 मॉडल क्रमशः 9 ए और 13 ए के रेटेड आउटपुट करंट के साथ 4.0 किलोवाट और 5.5 किलोवाट मोटर रेटिंग को कवर करते हैं। दोनों मॉडल 380 V (-15%) से 440 V (+10%) तक तीन-चरण AC इनपुट स्वीकार करते हैं।

श्रृंखला एक इन्वर्टर प्लेटफॉर्म में सामान्य प्रयोजन मोटर नियंत्रण के साथ सौर पंप नियंत्रण को जोड़ती है। चयनित ऑपरेटिंग मोड यह निर्धारित करता है कि ड्राइव अपने पावर स्रोत और मोटर संचालन को कैसे प्रबंधित करती है, जबकि अंतर्निहित नियंत्रण और सुरक्षा फ़ंक्शन पंप इंस्टॉलेशन के साथ-साथ संगत पंखे, ब्लोअर और प्रोसेस मशीनरी का समर्थन करते हैं। कोटेशन का अनुरोध करते समय, उचित मॉडल और कॉन्फ़िगरेशन स्थापित करने में सहायता के लिए मोटर नेमप्लेट रेटिंग और इच्छित एप्लिकेशन प्रदान करें।

दोहरे ऑपरेटिंग मोड

4.0kW/5.5kW 3 चरण 380V सोलर पंप और सामान्य प्रयोजन इन्वर्टर VFD पैरामीटर P8-00 के माध्यम से चयनित दो ऑपरेटिंग मोड का समर्थन करता है।

सौर पंप मोड - P8-00 = 1

इस मोड में, ड्राइव एमपीपीटी नियंत्रण और स्वचालित ग्रिड चेंजओवर फ़ंक्शन के साथ एक संगत पंप को संचालित करने के लिए फोटोवोल्टिक पावर का उपयोग करता है। जब सौर ऊर्जा अपर्याप्त होती है, तो कॉन्फ़िगर किया गया परिवर्तन अनुक्रम सिस्टम को ग्रिड पावर का उपयोग करने की अनुमति देता है। यह व्यवस्था कृषि सिंचाई, बोरहोल जल आपूर्ति और अन्य पंपिंग अनुप्रयोगों के लिए उपयुक्त है जहां परिचालन दिवस के दौरान सौर ऊर्जा उपलब्ध है।

सामान्य प्रयोजन मोड - P8-00 = 0

इस मोड में, ड्राइव पंप, पंखे, ब्लोअर और प्रोसेस मशीनरी सहित संगत मोटरों के लिए एक पारंपरिक चर-आवृत्ति इन्वर्टर के रूप में काम करता है। सेंसर रहित वेक्टर नियंत्रण (एसवीसी) और वी/एफ नियंत्रण फोटोवोल्टिक पंपिंग फ़ंक्शन का उपयोग किए बिना विभिन्न मोटर-नियंत्रण आवश्यकताओं का समर्थन करते हैं।

CSIVEI शिपमेंट से पहले ऑपरेटिंग मोड को कॉन्फ़िगर कर सकता है। मोड को P8-00 को समायोजित करके भी बदला जा सकता है, जिससे इंस्टॉलेशन आवश्यकताओं में बदलाव होने पर ड्राइव को एक अलग एप्लिकेशन में पुन: असाइन किया जा सकता है। प्रासंगिक पैरामीटर और वायरिंग को चयनित ऑपरेटिंग मोड से मेल खाना चाहिए।

सौर सरणी और डीसी वोल्टेज आवश्यकताएँ

अनुशंसित फोटोवोल्टिक सरणी इन्वर्टर रेटिंग और मॉड्यूल की विद्युत विशेषताओं पर निर्भर करती है। तालिका बी दो मॉड्यूल विकल्पों के लिए मॉड्यूल और स्ट्रिंग कॉन्फ़िगरेशन प्रदान करती है: 37±1 वी मॉड्यूल 250 डब्ल्यू±5 डब्ल्यूपी पर रेट किए गए, और 45±1 वी मॉड्यूल 300 डब्ल्यू±5 डब्ल्यूपी पर रेट किए गए।

प्रमुख डीसी-साइड सीमाएँ हैं:

श्रृंखला-स्ट्रिंग वोल्टेज का मूल्यांकन वास्तविक मॉड्यूल ओपन-सर्किट वोल्टेज और अपेक्षित ऑपरेटिंग तापमान के विरुद्ध किया जाना चाहिए। समानांतर-स्ट्रिंग व्यवस्था को अनुशंसित कॉन्फ़िगरेशन और लागू डीसी सुरक्षा आवश्यकताओं का पालन करना चाहिए। इन्वर्टर के सही संचालन के लिए सरणी को निर्दिष्ट वोल्टेज सीमा के भीतर रखना आवश्यक है।

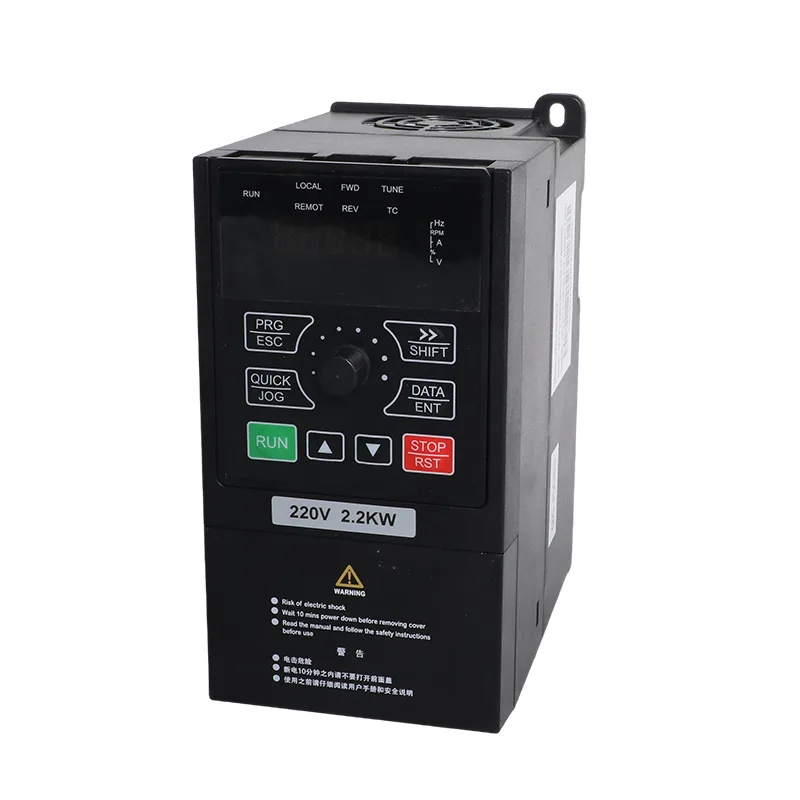

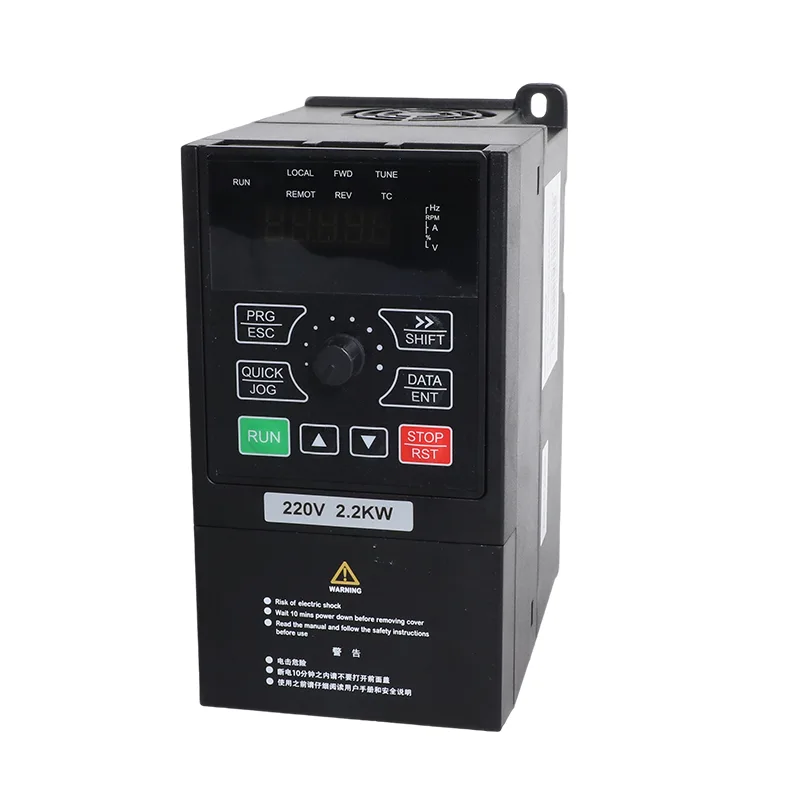

फ़्रेम और स्थापना

दोनों मॉडल 245 × 142 × 181.3 मिमी के समान आवास आयाम और 107 × 235 मिमी माउंटिंग पैटर्न साझा करते हैं। कॉम्पैक्ट वॉल-माउंट या कैबिनेट-माउंट डिज़ाइन केवल इन्वर्टर को समायोजित करने के लिए मोटर रेटिंग या एप्लिकेशन को बदले बिना ड्राइव को पंप-कंट्रोल इंस्टॉलेशन में शामिल करने की अनुमति देता है।

ड्राइव में IP20 संलग्नक है और यह उपयुक्त संरक्षित स्थान पर ऊर्ध्वाधर स्थापना के लिए है। स्थापना योजना में ऑपरेटिंग वातावरण, विद्युत सुरक्षा, केबल रूटिंग और कमीशनिंग और रखरखाव तक पहुंच को ध्यान में रखा जाना चाहिए। सामान्य ऑपरेटिंग तापमान रेंज -10°C से 50°C है, 40°C से ऊपर व्युत्पन्न की आवश्यकता होती है।

विशेष विवरण

तालिका ए. मॉडल रेटिंग

तालिका बी. अनुशंसित सौर सरणी

तालिका सी. सामान्य विशिष्टताएँ (iMaster रेंज में समान)

विशिष्ट अनुप्रयोग

iMaster VFD-PC10 श्रृंखला सौर पंप प्रबंधन को चर-आवृत्ति मोटर नियंत्रण के साथ जोड़ती है, जिससे 4.0 किलोवाट और 5.5 किलोवाट मॉडल जल-हैंडलिंग और औद्योगिक अनुप्रयोगों की एक श्रृंखला के लिए उपयुक्त हो जाते हैं।

ऐसे इंस्टॉलेशन के लिए जिन्हें फोटोवोल्टिक पंपिंग और पारंपरिक मोटर नियंत्रण दोनों की आवश्यकता होती है, 4.0kW/5.5kW 3 चरण 380V सोलर पंप और सामान्य प्रयोजन इन्वर्टर VFD को इच्छित कर्तव्य के लिए निर्दिष्ट किया जा सकता है और तदनुसार कॉन्फ़िगर किया जा सकता है।

जल प्रणालियों के लिए जिन्हें दबाव विनियमन की आवश्यकता होती है, अंतर्निहित पीआईडी ​​फ़ंक्शन एक कॉन्फ़िगर सेटपॉइंट के आसपास मोटर संचालन को समायोजित करने के लिए एक उपयुक्त फीडबैक सिग्नल का उपयोग कर सकता है। उचित रूप से चयनित दबाव ट्रांसमीटर और सही ढंग से कॉन्फ़िगर किए गए नियंत्रण मापदंडों के साथ, ड्राइव मांग में बदलाव के रूप में सिस्टम दबाव को नियंत्रित कर सकती है। अंतिम सेटिंग्स पंप, मोटर और एप्लिकेशन पर निर्भर करती हैं।

तकनीकी मुख्य बातें

1. स्वचालित सौर-से-ग्रिड परिवर्तन

2. अंतर्निर्मित पीआईडी ​​नियंत्रण

अंतर्निर्मित पीआईडी ​​बंद-लूप दबाव, प्रवाह या तापमान नियंत्रण का समर्थन करता है। उपलब्ध एफसी-समूह मापदंडों के माध्यम से सेटपॉइंट और फीडबैक स्रोतों का चयन किया जाता है।

3. कुंजी पीवी और मोटर-साइड सुरक्षा

4. मोटर नियंत्रण और संचार

सामान्य प्रयोजन मोड एसवीसी और वी/एफ नियंत्रण, 60 सेकंड के लिए 150% की अधिभार क्षमता और मॉडबस आरटीयू के साथ आरएस485 संचार का समर्थन करता है।

5. दो विन्यास योग्य ऑपरेटिंग मोड

पी8-00 = 1: सौर पंप मोड। P8-00 = 0: सामान्य प्रयोजन इन्वर्टर मोड। CSIVEI शिपमेंट से पहले ऑपरेटिंग मोड और अनुरोधित पैरामीटर सेट कर सकता है।

अक्सर पूछे जाने वाले प्रश्न

4 किलोवाट मॉडल को 20 मॉड्यूल की आवश्यकता क्यों है जबकि 5.5 किलोवाट में 18 x 2 का उपयोग होता है?

4 किलोवाट इकाई एक एकल स्ट्रिंग चलाती है, इसलिए 550 से 750 वीडीसी विंडो तक पहुंचने के लिए स्ट्रिंग को लंबा बनाया जाता है। 5.5 किलोवाट इकाई को लगभग दोगुनी सरणी वाट क्षमता की आवश्यकता होती है, जो 18 के दो समानांतर तारों के साथ पहुंचना आसान है। दोनों 900 वीडीसी अधिकतम के नीचे रहते हैं।

क्या मैं इसे मौजूदा ग्रिड-कनेक्टेड पंप में दोबारा लगा सकता हूँ?

हाँ, और यह सबसे आम इंस्टालेशन है। पंप और केबलिंग को अकेला छोड़ दें, ऐरे और डीसी ब्रेकर जोड़ें, और मौजूदा आपूर्ति को आर, एस और टी पर तार दें। स्वचालित स्विचिंग के लिए P8-15 को 0 पर सेट करें। सौर ऊर्जा दिन के समय का भार वहन करती है और पर्याप्त सूर्य न होने पर ग्रिड इसकी जिम्मेदारी ले लेता है।

टैंक भर जाने पर मैं पंप को कैसे बंद करूँ?

DI2 या DI3 पर फ्लोट या लेवल स्विच फिट करें। टर्मिनल ध्रुवीयता F6-10 में सेट है इसलिए कोई भी संपर्क व्यवस्था काम करती है। आप P8-18 को 1 पर सेट करके और P8-19 में पूर्ण सीमा और P8-20 में नींद की देरी को समायोजित करके AI जल स्तर का पता लगाने का भी उपयोग कर सकते हैं।

मैं वास्तव में क्षेत्र में कौन से दोष देखूंगा?

आम हैं A01 कमजोर सौर ऊर्जा, A02 टैंक भरा हुआ, A03 में पानी की कमी और A04 मोटर अंडरलोड। हार्डवेयर दोष E01 से E30 ओवरकरंट, ओवरवॉल्टेज, अंडरवोल्टेज, चरण हानि और ओवरटेम्परेचर को कवर करता है, एक असफल स्तर की जांच के लिए E43 और एक अंडरलोड स्थिति के लिए E44 जो स्पष्ट नहीं होता है।

यदि पंप केबल क्षतिग्रस्त हो तो क्या ड्राइव सुरक्षित है?

हाँ। ओवरकरंट, ओवरवॉल्टेज, अंडरवोल्टेज, ओवरटेम्परेचर और ओवरलोड के साथ-साथ आउटपुट चरण हानि संरक्षण और पावर-ऑन पर मोटर शॉर्ट-सर्किट का पता लगाना मानक है।

क्या मैं इसे ऐसी मशीन पर उपयोग कर सकता हूँ जिसका पानी से कोई लेना-देना नहीं है?

हाँ। सामान्य प्रयोजन मोड में यह एसवीसी या वी/एफ नियंत्रण, पीआईडी ​​और मोडबस के साथ पंखे, ब्लोअर, कंप्रेसर और प्रोसेस पंप के लिए एक मानक तीन-चरण इन्वर्टर है। इसे उस मोड में ऑर्डर करें और यह कार्य के लिए कॉन्फ़िगर हो जाता है। और सोलर पंप मोड में खरीदी गई इकाई को बाद में P8-00 के साथ स्थानांतरित किया जा सकता है।

क्या हम शिपिंग से पहले अपने स्वयं के डिफ़ॉल्ट पैरामीटर सेट कर सकते हैं?

हाँ। हमें मोटर रेटिंग, पैनल कॉन्फ़िगरेशन और अपनी इच्छित साइट-विशिष्ट सेटिंग्स बताएं, और हम यूनिट छोड़ने से पहले उन्हें लोड कर देंगे। इससे साइट पर कमीशनिंग का समय बचता है और यही कारण है कि कई वितरक डिफ़ॉल्ट के बजाय कॉन्फ़िगर किए गए सामान खरीदते हैं।
