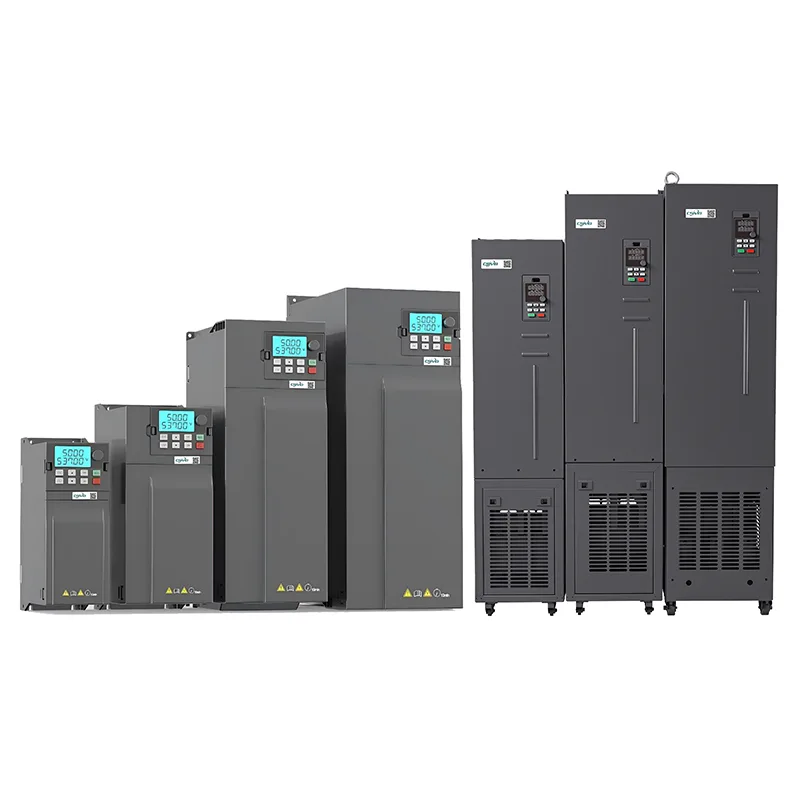

55kw ट्रिपल फेज़ 380V VFD HAVC

CSIVEI 55kw ट्रिपल फेज़ 380V VFD HAVC को मध्यम से भारी औद्योगिक अनुप्रयोगों के लिए इंजीनियर किया गया है, जिनके लिए मजबूत शक्ति और सटीकता की आवश्यकता होती है। उन्नत क्लोज्ड-लूप वेक्टर नियंत्रण की विशेषता के साथ, यह ड्राइव 0.5 हर्ट्ज पर 150% शुरुआती टॉर्क प्रदान करता है और एसवीसी और वी/एफ नियंत्रण मोड दोनों का समर्थन करता है। अंतर्निहित पीएलसी कार्यक्षमता, एकाधिक संचार प्रोटोकॉल (मॉडबस, प्रोफिबस, ईथरनेट/आईपी वैकल्पिक), और एक सहज एलसीडी कीपैड स्वचालित सिस्टम में निर्बाध एकीकरण को सक्षम बनाता है। यह कंप्रेसर, बड़े पंखे, मिक्सर और पंप के लिए उपयुक्त है।

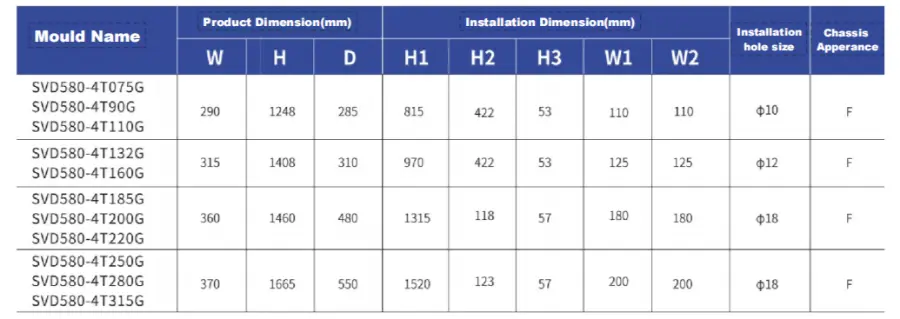

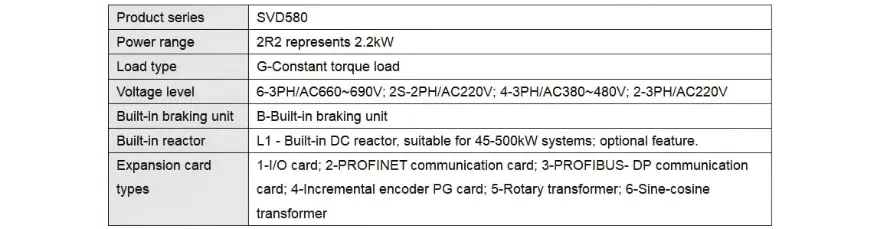

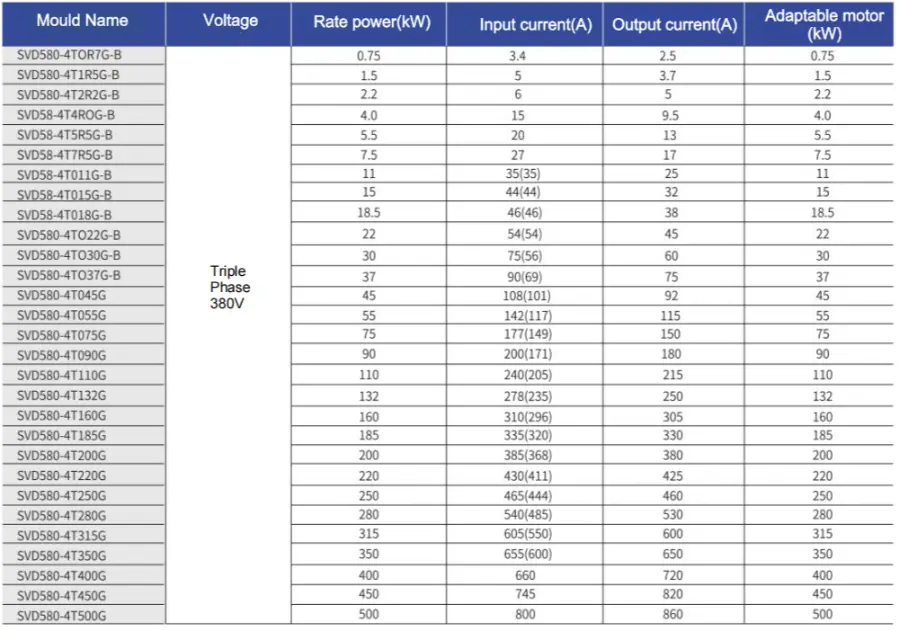

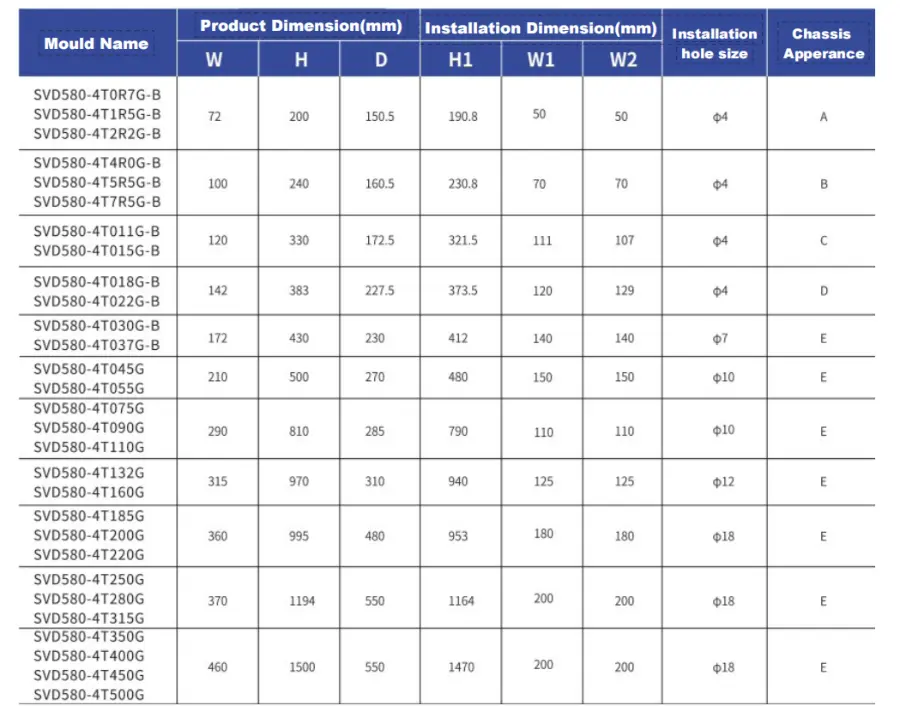

मुख्य पैरामीटर और विशिष्टताएँ

विशिष्ट अनुप्रयोग

CSIVEI 55kw ट्रिपल फेज़ 380V VFD HAVC निरंतर संचालन की आवश्यकता वाले भारी औद्योगिक उपकरणों के लिए मजबूत प्रदर्शन प्रदान करता है:

● बड़े पंप - मुख्य जल आपूर्ति पंप, औद्योगिक शीतलन पंप

●  औद्योगिक पंखे - खदान वेंटिलेशन, सीमेंट संयंत्र पंखे, धूल कलेक्टर

● कंप्रेसर - बड़े वायु कंप्रेसर, नाइट्रोजन कंप्रेसर

● मिक्सर - कंक्रीट मिक्सर, रासायनिक रिएक्टर, पल्प मिक्सर

●  सेंट्रीफ्यूज - चीनी सेंट्रीफ्यूज, तेल सेंट्रीफ्यूज, डिकैन्टर

प्रबलित शीतलन और हार्मोनिक शमन सुविधाओं के साथ, यह कठोर वातावरण में विश्वसनीय संचालन सुनिश्चित करता है।

उपयोगकर्ता के अनुकूल संचालन और आसान सेटअप

CSIVEI VFD श्रृंखला उपयोग में आसानी, स्थापना समय को कम करने और इंजीनियरों और रखरखाव कर्मियों के लिए दैनिक संचालन को सरल बनाने को प्राथमिकता देती है।

सहज कीपैड - एलईडी/एलसीडी कीपैड स्पष्ट पैरामीटर डिस्प्ले और त्वरित नेविगेशन प्रदान करता है। पैरामीटर समूह तार्किक रूप से व्यवस्थित हैं, और बहु-भाषा समर्थन वैश्विक उपयोगकर्ताओं के लिए पहुंच सुनिश्चित करता है।

त्वरित प्रारंभ विज़ार्ड - चरण-दर-चरण सेटअप मिनटों में उपयोगकर्ताओं को बुनियादी पैरामीटर कॉन्फ़िगरेशन के माध्यम से मार्गदर्शन करता है। पूर्व-कॉन्फ़िगर किए गए एप्लिकेशन मैक्रोज़ (फैन/पंप, कन्वेयर, कॉन्स्टेंट टॉर्क) सामान्य अनुप्रयोगों के लिए वन-टच सेटअप की अनुमति देते हैं।

पैरामीटर कॉपी फ़ंक्शन - एक ड्राइव से कीपैड पर पैरामीटर अपलोड करें और कई ड्राइव पर डाउनलोड करें, मल्टी-ड्राइव सिस्टम के लिए सेटअप समय को काफी कम करता है और लगातार कॉन्फ़िगरेशन सुनिश्चित करता है।

हटाने योग्य कीपैड - कीपैड को एक एक्सटेंशन केबल का उपयोग करके दूर से लगाया जा सकता है, जिससे नियंत्रण कक्ष के दरवाजे या दूरस्थ स्थानों से सुविधाजनक संचालन संभव हो सके।

कॉम्पैक्ट डिज़ाइन - जगह बचाने वाले पदचिह्न अगल-बगल लगाने, पैनल घनत्व को अधिकतम करने और कैबिनेट आकार की आवश्यकताओं को कम करने की अनुमति देते हैं।

पूछे जाने वाले प्रश्न

मैं अपनी मोटर के लिए सही वीएफडी कैसे चुनूं?

विचार करने योग्य कुछ बातें:

●  मोटर पावर—वीएफडी मोटर रेटिंग से मेल खाना चाहिए या उससे थोड़ा बड़ा होना चाहिए।

● इनपुट वोल्टेज- एकल-चरण 230V या तीन-चरण 400V, सुनिश्चित करें कि यह आपकी आपूर्ति से मेल खाता है।

● लोड प्रकार- कन्वेयर या एक्सट्रूडर जैसे निरंतर टॉर्क लोड को आमतौर पर मोटर पावर के 100-120% पर वीएफडी आकार की आवश्यकता होती है। पंखे और पंप जैसे परिवर्तनीय टॉर्क लोड अक्सर मोटर पावर से मेल खाने वाले वीएफडी का उपयोग कर सकते हैं, साथ ही आपको ऊर्जा की बचत भी होती है।

●  पर्यावरण - धूल भरे, आर्द्र या बाहरी स्थानों के लिए, उच्च आईपी रेटिंग (आईपी40, आईपी54, आईपी66) चुनें या ड्राइव को सुरक्षित बाड़े में रखें।

● संचार—यदि आपको पीएलसी या एससीएडीए से बात करने की आवश्यकता है, तो जांच लें कि ड्राइव आपके प्रोटोकॉल का समर्थन करता है (मॉडबस आरटीयू मानक है; प्रोफिबस, ईथरनेट/आईपी, आदि वैकल्पिक हैं)।

● यदि आप दूसरी राय चाहते हैं तो CSIVEI के पास एक साइज़िंग टूल और तकनीकी सहायता भी है।

क्या मैं तीन-चरण मोटर के साथ एकल-चरण इनपुट वीएफडी का उपयोग कर सकता हूं?

हाँ। CSIVEI के सिंगल-फ़ेज़ 230V ड्राइव सिंगल-फ़ेज़ इनपुट लेते हैं और मोटर को तीन-फ़ेज़ पावर आउटपुट देते हैं। यह एक सामान्य सेटअप है जब केवल एकल-चरण बिजली उपलब्ध होती है लेकिन आप तीन-चरण मोटर की दक्षता और विश्वसनीयता चाहते हैं। बस सुनिश्चित करें कि मोटर का वोल्टेज ड्राइव के आउटपुट-230V तीन-चरण से मेल खाता है।

क्या मुझे बाहरी ब्रेकिंग अवरोधक की आवश्यकता है?

यह निर्भर करता है. यदि आपको तेजी से मंदी की आवश्यकता है या लोड में उच्च जड़ता है - जैसे सेंट्रीफ्यूज, क्रेन, लहरा, या वाइन्डर - तो हां, आपको एक की आवश्यकता होगी। उन ड्राइवों पर जिनमें आंतरिक ब्रेकिंग इकाई होती है, अवरोधक ओवर-वोल्टेज दोषों से बचने और रुकने के समय को कम करने के लिए पुनर्योजी ऊर्जा को संभालता है। धीमी मंदी वाले पंखे और पंप के लिए, आप आमतौर पर इसे छोड़ सकते हैं।

कौन से संचार प्रोटोकॉल समर्थित हैं?

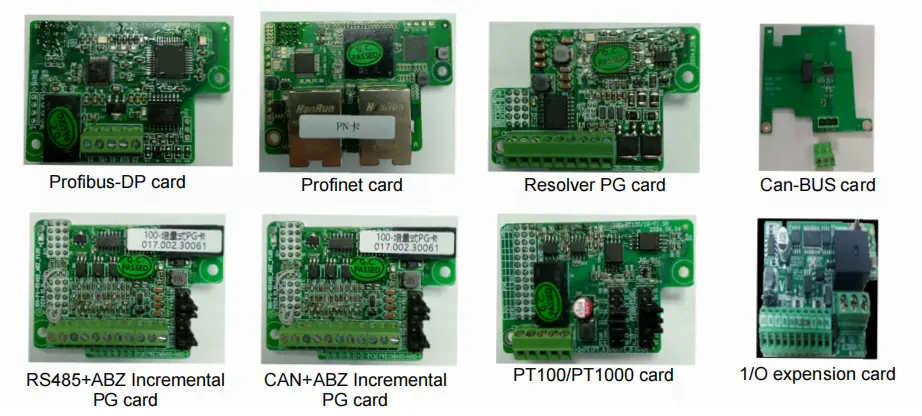

सभी CSIVEI ड्राइव मानक के रूप में RS485 से अधिक मॉडबस RTU के साथ आते हैं। प्रोफिबस डीपी, प्रोफिनेट, ईथरनेट/आईपी, कैनोपेन और डिवाइसनेट के लिए वैकल्पिक मॉड्यूल उपलब्ध हैं। ये आपको दूरस्थ निगरानी, ​​पैरामीटर परिवर्तन और केंद्रीकृत नियंत्रण के लिए प्रमुख पीएलसी और एससीएडीए सिस्टम के साथ एकीकृत करने देते हैं।

मैं पहली बार ड्राइव कैसे सेट करूँ?

CSIVEI ड्राइव में एक क्विक स्टार्ट विज़ार्ड है जो आपको कुछ ही मिनटों में आवश्यक चीजें बताता है:

मोटर नेमप्लेट डेटा (पावर, वोल्टेज, करंट, फ्रीक्वेंसी, आरपीएम) दर्ज करें, एक एप्लिकेशन मैक्रो चुनें (फैन/पंप, कन्वेयर, कॉन्स्टेंट टॉर्क), एक्सेल और डीसेल समय सेट करें, फ्रीक्वेंसी स्रोत (कीपैड, एनालॉग इनपुट, संचार) चुनें, और मोटर नियंत्रण को अनुकूलित करने के लिए ऑटो-ट्यूनिंग चलाएं। मैनुअल में सभी विवरण हैं, और कीपैड हटाने योग्य है ताकि जरूरत पड़ने पर आप इसे दूर से संचालित कर सकें।
