7.5 किलोवाट तीन चरण एसी ड्राइव पंप

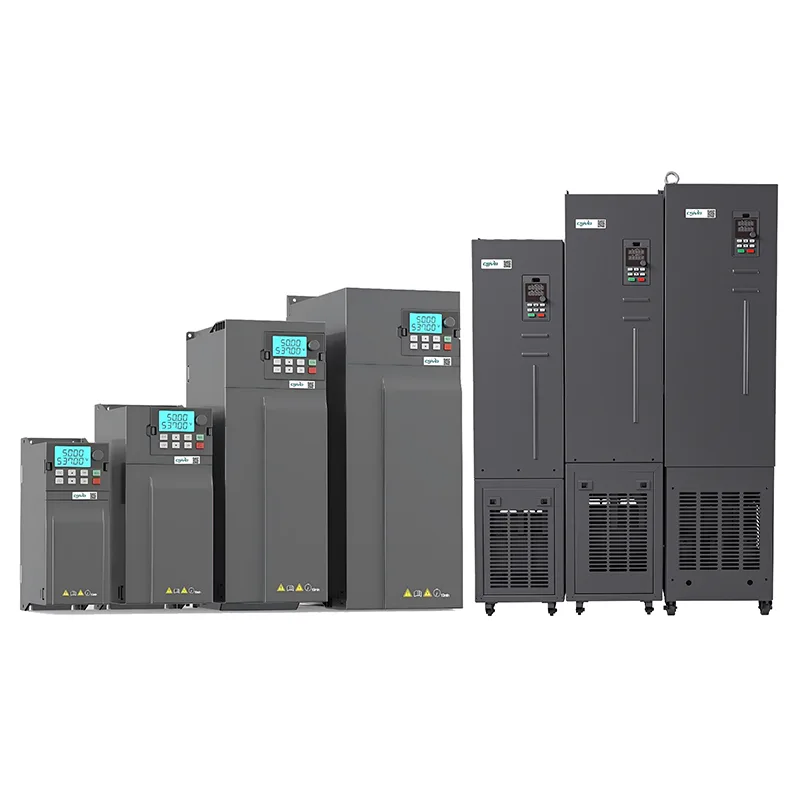

CSIVEI 7.5kw थ्री फेज़ AC ड्राइव पंप एक उच्च-प्रदर्शन ड्राइव है जिसे हेवी-ड्यूटी औद्योगिक अनुप्रयोगों के लिए डिज़ाइन किया गया है। बड़े पंखे, केन्द्रापसारक पंप, कंप्रेसर और उत्पादन लाइन कन्वेयर के लिए उपयुक्त, यह निरंतर संचालन के तहत असाधारण टॉर्क और स्थिरता प्रदान करता है। उन्नत बंद-लूप वेक्टर नियंत्रण द्वारा संचालित, यह ड्राइव उच्च शुरुआती टॉर्क, अंतर्निहित पीएलसी कार्यक्षमता, कई संचार प्रोटोकॉल (मॉडबस, प्रोफिबस वैकल्पिक) और वास्तविक समय की निगरानी के लिए एक सहज एलसीडी कीपैड का समर्थन करता है। वैकल्पिक IP40 फ़िल्टर के साथ IP20 संलग्नक मांग वाले वातावरण में विश्वसनीयता सुनिश्चित करता है। ऊर्जा दक्षता और परिचालन परिशुद्धता के लिए इंजीनियर किया गया, CSIVEI 11-15kW VFD औद्योगिक सुविधाओं में मिशन-महत्वपूर्ण मोटर नियंत्रण के लिए आदर्श विकल्प है।

मुख्य पैरामीटर और विशिष्टताएँ

विशिष्ट अनुप्रयोग

CSIVEI 7.5kw थ्री फेज़ AC ड्राइव पंप को हेवी-ड्यूटी औद्योगिक अनुप्रयोगों के लिए इंजीनियर किया गया है, जिसमें उच्च शुरुआती टॉर्क और निरंतर ड्यूटी की आवश्यकता होती है:

● बड़े पंप - सिंचाई पंप, जल निकासी पंप, मुख्य जल आपूर्ति पंप

● केन्द्रापसारक कम्प्रेसर - औद्योगिक वायु कम्प्रेसर, प्रशीतन प्रणाली

● एचवीएसी चिलर - स्क्रू चिलर, सेंट्रीफ्यूगल चिलर, बड़े एयर हैंडलर

● खनन उपकरण - स्लरी पंप, वेंटिलेशन पंखे, क्रशर

● धातु मशीनरी - खराद, मिलिंग मशीन, प्रेस

उन्नत वेक्टर नियंत्रण और कई संचार विकल्पों के साथ, यह स्वचालित उत्पादन लाइनों में सहजता से एकीकृत होता है।

निर्बाध संचार एवं एकीकरण

आधुनिक औद्योगिक स्वचालन के लिए डिज़ाइन की गई, CSIVEI VFD श्रृंखला पीएलसी-आधारित नियंत्रण प्रणालियों में सहजता से एकीकृत करने के लिए लचीले संचार विकल्प प्रदान करती है।

बिल्ट-इन मोडबस आरटीयू - सभी मॉडलों पर मानक, आरएस485 के माध्यम से एचएमआई, पीएलसी और एससीएडीए सिस्टम से सरल कनेक्शन सक्षम करता है। केंद्रीकृत निगरानी और नियंत्रण के लिए एक बस में 247 ड्राइव तक नेटवर्क जोड़ा जा सकता है।

वैकल्पिक फील्डबस मॉड्यूल - प्रमुख स्वचालन प्लेटफार्मों के साथ संगतता सुनिश्चित करते हुए, प्रोफिबस डीपी, प्रोफिनेट, ईथरनेट/आईपी, कैनोपेन और डिवाइसनेट के लिए वैकल्पिक मॉड्यूल के साथ संचार क्षमताओं का विस्तार करें।

एनालॉग और डिजिटल I/O - कॉन्फ़िगर करने योग्य इनपुट (0-10V, 4-20mA) और रिले आउटपुट अतिरिक्त हार्डवेयर के बिना सेंसर, नियंत्रक और बाहरी अलार्म के साथ लचीले एकीकरण की अनुमति देते हैं।

पीएलसी कार्यक्षमता - चुनिंदा मॉडल में अंतर्निहित प्रोग्रामयोग्य तर्क क्षमताएं होती हैं, जो सरल तर्क नियंत्रण को सक्षम करती हैं और सीधे ड्राइव के भीतर इंटरलॉकिंग करती हैं, जिससे बाहरी नियंत्रकों की आवश्यकता कम हो जाती है।

पूछे जाने वाले प्रश्न

मैं अपनी मोटर के लिए सही वीएफडी कैसे चुनूं?

विचार करने योग्य कुछ बातें:

मोटर शक्ति - वीएफडी को मोटर रेटिंग से मेल खाना चाहिए या उससे थोड़ा बड़ा होना चाहिए।

इनपुट वोल्टेज- एकल-चरण 230V या तीन-चरण 400V, सुनिश्चित करें कि यह आपकी आपूर्ति से मेल खाता है।

लोड प्रकार- कन्वेयर या एक्सट्रूडर जैसे निरंतर टॉर्क लोड को आमतौर पर मोटर पावर के 100-120% पर वीएफडी आकार की आवश्यकता होती है। पंखे और पंप जैसे परिवर्तनीय टॉर्क लोड अक्सर मोटर पावर से मेल खाने वाले वीएफडी का उपयोग कर सकते हैं, साथ ही आपको ऊर्जा की बचत भी होती है।

पर्यावरण - धूल भरे, आर्द्र या बाहरी स्थानों के लिए, उच्च आईपी रेटिंग (आईपी40, आईपी54, आईपी66) चुनें या ड्राइव को एक संरक्षित बाड़े में रखें।

संचार-यदि आपको पीएलसी या एससीएडीए से बात करने की ज़रूरत है, तो जांचें कि ड्राइव आपके प्रोटोकॉल का समर्थन करता है (मॉडबस आरटीयू मानक है; प्रोफिबस, ईथरनेट/आईपी, आदि वैकल्पिक हैं)।

यदि आप दूसरी राय चाहते हैं तो CSIVEI के पास एक साइज़िंग टूल और तकनीकी सहायता भी है।

कौन से संचार प्रोटोकॉल समर्थित हैं?

सभी CSIVEI ड्राइव मानक के रूप में RS485 से अधिक मॉडबस RTU के साथ आते हैं। प्रोफिबस डीपी, प्रोफिनेट, ईथरनेट/आईपी, कैनोपेन और डिवाइसनेट के लिए वैकल्पिक मॉड्यूल उपलब्ध हैं। ये आपको दूरस्थ निगरानी, ​​पैरामीटर परिवर्तन और केंद्रीकृत नियंत्रण के लिए प्रमुख पीएलसी और एससीएडीए सिस्टम के साथ एकीकृत करने देते हैं।

ड्राइव में कौन सी सुरक्षाएँ अंतर्निहित हैं?

CSIVEI ड्राइव में सुरक्षा का एक ठोस सेट शामिल है: ओवर-वोल्टेज, अंडर-वोल्टेज, ओवर-करंट, शॉर्ट सर्किट, ओवर-टेम्परेचर (हीटसिंक), इनपुट या आउटपुट पर चरण हानि, और मोटर ओवरलोड (इलेक्ट्रॉनिक थर्मल ओवरलोड, I²t)। ये चीजों को विश्वसनीय रूप से चालू रखने और उपकरण के जीवन को बढ़ाने में मदद करते हैं।

मैं सामान्य दोषों का निवारण कैसे करूँ?

त्वरित निदान के लिए ड्राइव कीपैड पर दोष कोड दिखाता है:

● ओसी (अति-वर्तमान) - शॉर्ट्स, मोटर वाइंडिंग समस्याओं, या एक्सेल समय बहुत कम होने की जांच करें

●  ओवी (ओवर-वोल्टेज) - ब्रेकिंग रेसिस्टर (यदि उपयोग किया गया है) की जांच करें या डीसेल समय बहुत कम है

●  यूवी (अंडर-वोल्टेज) - इनपुट पावर और वायरिंग की जांच करें

● ओह (अति-तापमान) - कूलिंग फैन, परिवेश तापमान और माउंटिंग क्लीयरेंस की जांच करें

● ओएल (अधिभार) - मोटर लोड की जांच करें, एक्सेल समय बढ़ाएं, या ड्राइव को बड़ा करने पर विचार करें

●  मैनुअल में विस्तृत चरणों के साथ एक पूर्ण गलती कोड तालिका है। यदि अभी भी कुछ गड़बड़ है, तो CSIVEI तकनीकी सहायता मदद कर सकती है।

क्या वीएफडी वारंटी और तकनीकी सहायता के साथ आता है?

हाँ। हमारी ड्राइव निर्माण की तारीख से (या स्थापना से 12 महीने, जो भी बाद में हो) मानक 18 महीने की वारंटी के साथ आती है। महत्वपूर्ण अनुप्रयोगों के लिए विस्तारित वारंटी विकल्प उपलब्ध हैं। वैश्विक तकनीकी सहायता ईमेल, फोन और ऑनलाइन संसाधनों के माध्यम से उपलब्ध है - उपयोगकर्ता मैनुअल, एप्लिकेशन गाइड और कॉन्फ़िगरेशन सॉफ़्टवेयर सभी शामिल हैं।

ग्राहक मामला

एक फर्नीचर निर्माण सुविधा को अपनी धूल संग्रहण प्रणाली के लिए सटीक वायु प्रवाह नियंत्रण की आवश्यकता होती है। लगातार पूरी गति से पंखे चलाना अप्रभावी था और अत्यधिक शोर पैदा करता था।

समाधान: मुख्य निकास पंखे पर एक CSIVEI 7.5kw तीन चरण एसी ड्राइव पंप स्थापित किया गया था, जिसमें पंखे की गति को नियंत्रित करने के लिए डक्ट दबाव की निगरानी करने वाला एक दबाव सेंसर था।

परिणाम:

1. पंखे की गति धूल संग्रह की मांग के अनुरूप स्वचालित रूप से समायोजित हो जाती है

2.आंशिक लोड ऑपरेशन के दौरान 45% की ऊर्जा बचत

3.शोर का स्तर 12 डीबी तक कम हुआ, काम करने की स्थिति में सुधार हुआ

4. पंखे के बेयरिंग और बेल्ट पर यांत्रिक घिसाव कम हो गया

5. सिस्टम अब पर्यावरणीय अनुपालन और परिचालन दक्षता दोनों लक्ष्यों को पूरा करता है।
