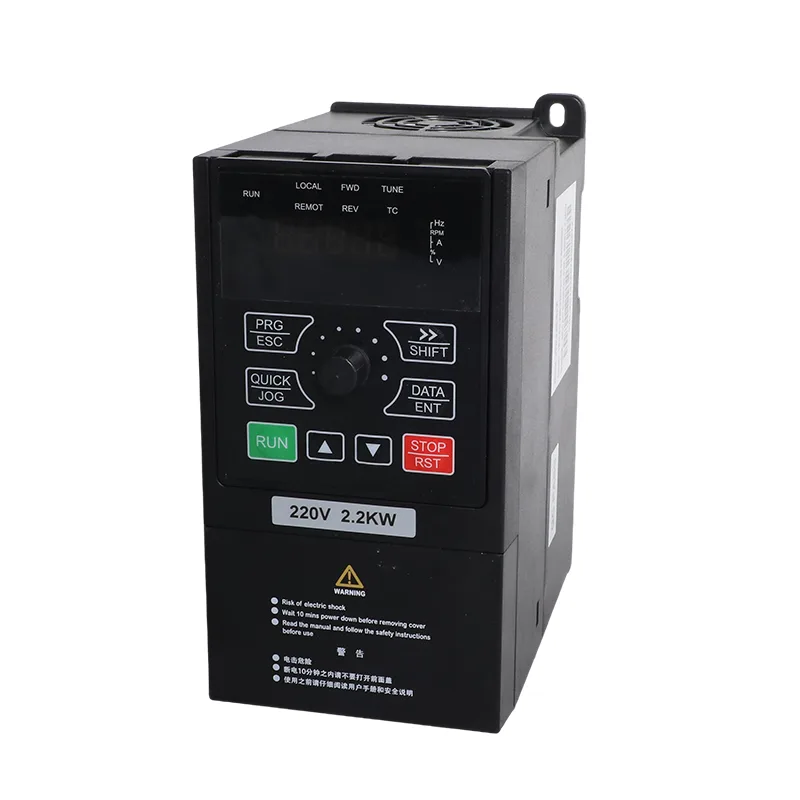

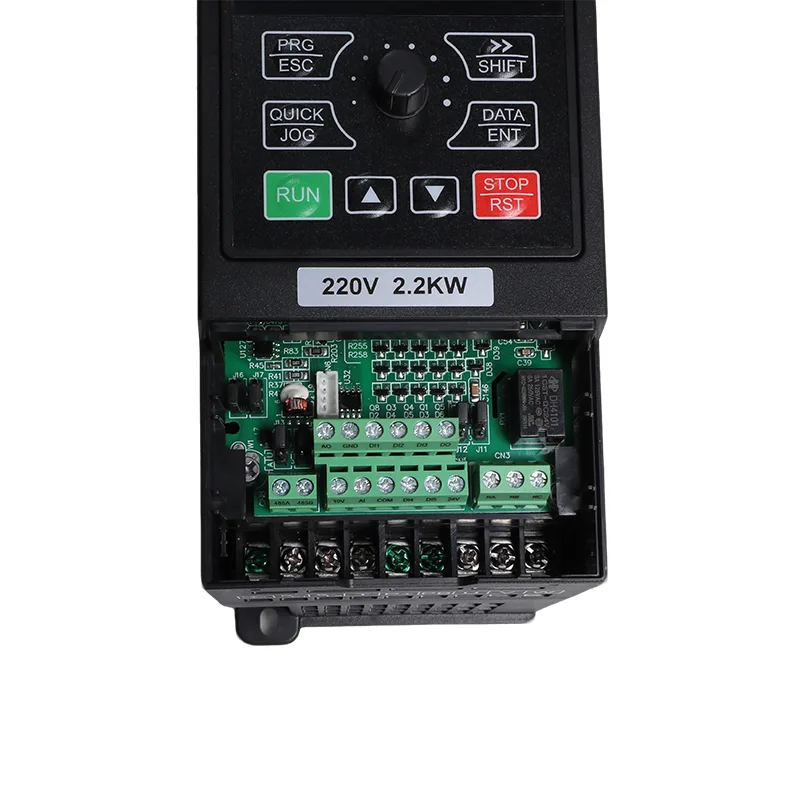

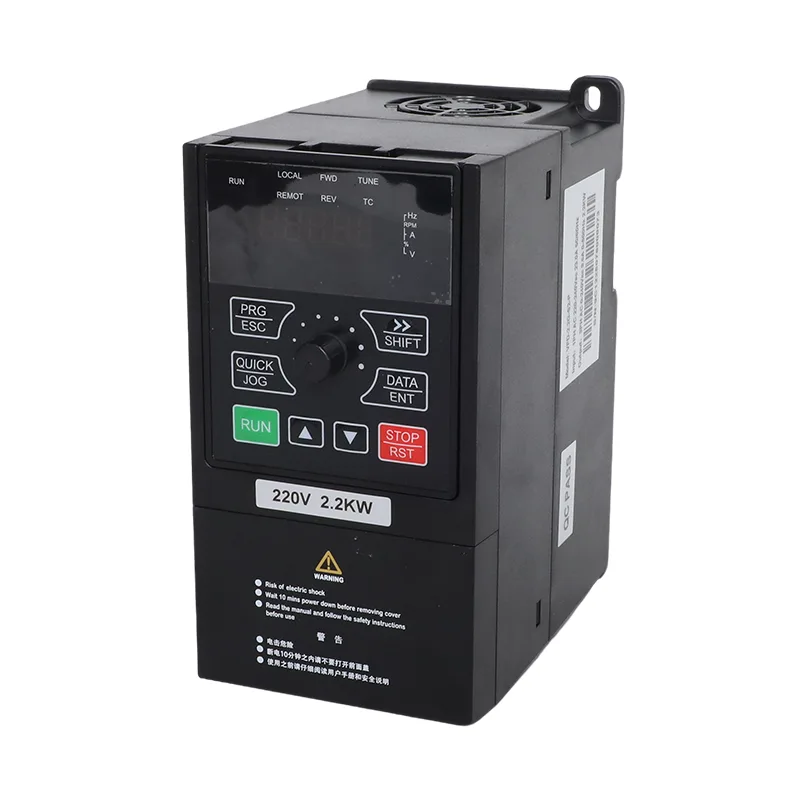

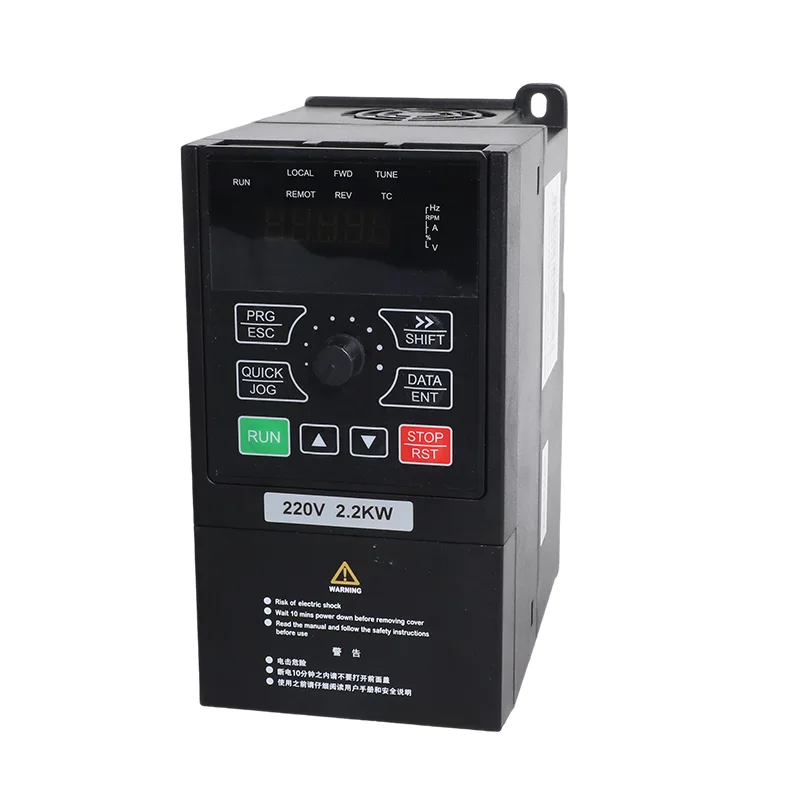

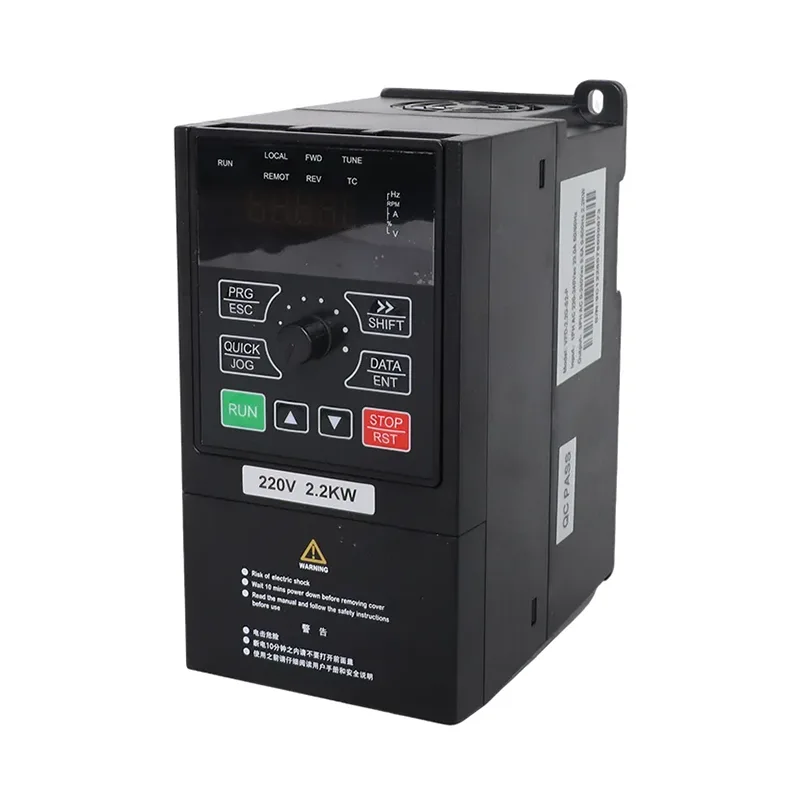

7.5kW/11kW 3 चरण 380V सोलर पंप और सामान्य प्रयोजन इन्वर्टर VFD

CSIVEI iMaster VFD-PC10 श्रृंखला में तीन-चरण 380 V अनुप्रयोगों के लिए VFD-PC10-7.5G-T4 और VFD-PC10-11G-T4-MK मॉडल शामिल हैं। सूचीबद्ध आउटपुट धाराएँ 7.5 किलोवाट मॉडल के लिए 17 ए और 11 किलोवाट मॉडल के लिए 25 ए ​​हैं। दोनों रेटिंग का उपयोग सौर-संचालित पंपिंग सिस्टम और संगत औद्योगिक मोटर अनुप्रयोगों में किया जाता है, जो चयनित ड्राइव की विद्युत विशिष्टताओं के अधीन है।

सौर पंप मोड में, 7.5kW/11kW 3 चरण 380V सौर पंप और सामान्य प्रयोजन इन्वर्टर VFD एक फोटोवोल्टिक सरणी से डीसी पावर का उपयोग करता है और उपलब्ध सौर इनपुट के अनुसार मोटर को नियंत्रित करने के लिए अधिकतम पावर प्वाइंट ट्रैकिंग (एमपीपीटी) लागू करता है। सामान्य प्रयोजन मोड में, यह संगत पंपों और अन्य उपकरणों के लिए चर-आवृत्ति मोटर नियंत्रण प्रदान करता है। आवश्यक एप्लिकेशन और आपूर्ति किए गए कॉन्फ़िगरेशन के अनुसार पैरामीटर P8-00 के माध्यम से ऑपरेटिंग मोड का चयन किया जाता है।

बुनियादी मोटर-गति नियंत्रक की तुलना में, सूचीबद्ध PC10 कार्यों में जल-स्तर की निगरानी, ​​​​अंडरलोड का पता लगाना और जांच-गलती रिपोर्टिंग भी शामिल है। ये कार्य पंपिंग सिस्टम के लिए प्रासंगिक हैं जहां ड्राइव के माध्यम से जल स्रोत, भंडारण टैंक और पंप संचालन की निगरानी करने की आवश्यकता होती है।

मॉडल विशिष्टताएँ

केवल मोटर पावर पर निर्भर रहने के बजाय, मोटर के रेटेड करंट की तुलना इन्वर्टर के आउटपुट-करंट रेटिंग से करके मॉडल चुनें। इंस्टॉलेशन से पहले सटीक मॉडल प्रत्यय, इनपुट वोल्टेज आवश्यकताओं और लागू नेमप्लेट डेटा की पुष्टि करें।

अनुशंसित सौर सरणी विन्यास

नीचे दिए गए संदर्भ कॉन्फ़िगरेशन दो ड्राइव रेटिंग के लिए सूचीबद्ध मॉड्यूल मात्राएँ दिखाते हैं। वे पीवी सिस्टम डिज़ाइन के लिए एक प्रारंभिक बिंदु प्रदान करते हैं; अंतिम व्यवस्था को चयनित मॉड्यूल के विद्युत डेटा, साइट के न्यूनतम तापमान और पंपिंग आवश्यकताओं के अनुसार सत्यापित किया जाना चाहिए।

तालिका सी. सामान्य विशिष्टताएँ (iMaster रेंज में समान)

सोलर पंप संचालन और ग्रिड बैकअप

PC10 श्रृंखला की जानकारी सौर और ग्रिड बिजली के लिए कॉन्फ़िगर किए गए इंस्टॉलेशन के लिए एक स्वचालित संचालन अनुक्रम का वर्णन करती है। प्रलेखित कॉन्फ़िगरेशन में, पैरामीटर P8-15 आपूर्ति-मोड व्यवहार का चयन करता है। P8-15 को 0 पर सेट करने पर, ड्राइव उपलब्ध होने पर सौर ऊर्जा पर काम करता है और कॉन्फ़िगर किए गए कमजोर-प्रकाश और चेंजओवर लॉजिक के अनुसार ग्रिड का उपयोग करता है।

आपूर्ति की गई पैरामीटर जानकारी में P8-16 को ग्रिड-ऑपरेशन अंतराल के रूप में सूचीबद्ध किया गया है, जिसमें 60 मिनट का डिफ़ॉल्ट है, और P8-17 को सौर ऑपरेशन पर लौटने से जुड़ी देरी के रूप में, 4 सेकंड के डिफ़ॉल्ट के साथ सूचीबद्ध किया गया है। कमीशनिंग से पहले सटीक मॉडल और फ़र्मवेयर संस्करण के लिए मैनुअल के विरुद्ध समर्थित अनुक्रम और पैरामीटर डिफ़ॉल्ट की पुष्टि करें।

एसी बैकअप स्रोत का उपयोग करने वाले सिस्टम के लिए, वायरिंग और चेंजओवर व्यवस्था को लागू सर्किट आरेख का पालन करना चाहिए। पुष्टि करें कि बाहरी स्विचिंग उपकरण की आवश्यकता है या नहीं; यह न मानें कि इन्वर्टर अकेले ही प्रत्येक स्रोत-स्विचिंग कार्य करता है।

जल-स्तर नियंत्रण और जांच निगरानी

साझा जल आपूर्ति, सिंचाई और जलीय कृषि प्रणालियों के लिए, पंप संचालन भंडारण टैंक में जल स्तर और स्रोत पर पानी की उपलब्धता दोनों पर निर्भर हो सकता है। सूचीबद्ध PC10 पैरामीटर जल-स्तर का पता लगाने, अंडरलोड निगरानी और जांच-गलती निदान से संबंधित कार्य प्रदान करते हैं।

टैंक-स्तर का पता लगाना

आपूर्ति की गई पैरामीटर जानकारी AI जल-स्तर का पता लगाने के लिए P8-18, पूर्ण-स्तरीय सीमा के लिए P8-19 और नींद में देरी के लिए P8-20 की पहचान करती है। कॉन्फ़िगर किए गए लेवल सिग्नल और थ्रेशोल्ड यह निर्धारित करते हैं कि ड्राइव मॉनिटर किए गए टैंक की स्थिति पर कैसे प्रतिक्रिया करता है। सेंसर प्रकार, वायरिंग और वास्तविक नियंत्रण अनुक्रम को लागू वायरिंग आरेख और पैरामीटर निर्देशों का पालन करना चाहिए।

स्रोत-जल और अंडरलोड निगरानी

स्रोत-जल संरक्षण जानकारी अंडरलोड का पता लगाने के स्तर के लिए P8-24, पता लगाने के समय के लिए P8-25 और रीसेट सेटिंग के लिए P8-26 का उपयोग करती है। ये पैरामीटर प्रासंगिक हैं जहां पानी की संभावित कमी या संबंधित पंप की स्थिति की पहचान करने के लिए मोटर लोड में कमी का उपयोग किया जाता है।

जांच-दोष रिपोर्टिंग

आपूर्ति किया गया स्रोत P8-22 को जांच-क्षति निगरानी सीमा के रूप में और E43 को संबंधित जांच-गलती संकेत के रूप में पहचानता है। सिस्टम को कॉन्फ़िगर या समस्या निवारण करते समय संबंधित मॉडल मैनुअल में अलार्म परिभाषा और पहचान स्थितियों की पुष्टि करें।

जल-स्तर और अंडरलोड फ़ंक्शन सही सेंसर चयन, स्थापना और पैरामीटर सेटिंग्स पर निर्भर करते हैं। उन्हें उत्पाद दस्तावेज़ीकरण में निर्दिष्ट शर्तों के तहत कमीशन और परीक्षण किया जाना चाहिए।

नियंत्रण निरंतरता और दूरस्थ निगरानी

आपूर्ति की गई PC10 श्रृंखला की जानकारी बताती है कि पैनल कमांड और संचार कमांड को एक पावर चक्र में बनाए रखा जा सकता है। वास्तविक पुनरारंभ व्यवहार को कॉन्फ़िगर किए गए कमांड स्रोत, पुनरारंभ पैरामीटर और एप्लिकेशन की सुरक्षा आवश्यकताओं के विरुद्ध जांचा जाना चाहिए।

RS485 मॉडबस RTU को संचार इंटरफ़ेस के रूप में सूचीबद्ध किया गया है। स्रोत मॉनिटरिंग पैरामीटर U0-49 को आपूर्ति-मोड स्थिति के रूप में पहचानता है, जिसमें 0 ग्रिड ऑपरेशन और 1 सौर ऑपरेशन को दर्शाता है। लागू संचार दस्तावेज़ में रजिस्टर परिभाषा और उपलब्ध स्थिति मूल्यों की पुष्टि के बाद इस जानकारी का उपयोग एक संगत निगरानी प्रणाली द्वारा किया जा सकता है।

रिमोट मॉनिटरिंग तब उपयोगी होती है जब ड्राइव पानी की टंकी, सिंचाई स्टेशन या अन्य साइट पर संचालित होती है जहां नियंत्रक लगातार उपस्थित नहीं होता है। यह पुष्टि करने के लिए संचार सेटअप का परीक्षण किया जाना चाहिए कि प्रदर्शित स्थिति वास्तविक ऑपरेटिंग स्थिति से मेल खाती है।

सामान्य प्रयोजन इन्वर्टर संचालन

सामान्य प्रयोजन मोड में, इन्वर्टर संगत उपकरणों के लिए चर-आवृत्ति मोटर नियंत्रण प्रदान करता है। सूचीबद्ध नियंत्रण विधियाँ सेंसर रहित वेक्टर नियंत्रण (एसवीसी) और वी/एफ नियंत्रण हैं, जिसमें अंतर्निहित पीआईडी, समायोज्य त्वरण और मंदी, जेओजी नियंत्रण और मोडबस आरटीयू संचार सहित अतिरिक्त कार्य शामिल हैं।

सामान्य प्रयोजन विन्यास को खदान से पानी निकालने, खदान की धूल दमन, औद्योगिक परिसंचरण और प्रक्रिया पंप जैसे संगत अनुप्रयोगों के लिए माना जा सकता है। मॉडल को मोटर की रेटेड धारा, लोड विशेषताओं, त्वरण आवश्यकताओं और परिचालन कर्तव्य से मेल खाना चाहिए।

पैरामीटर P8-00 को आपूर्ति की गई जानकारी में ऑपरेटिंग-मोड चयन पैरामीटर के रूप में पहचाना गया है। मोड को वास्तविक एप्लिकेशन और आपूर्ति किए गए मॉडल के निर्देशों के अनुसार कॉन्फ़िगर किया जाना चाहिए। सौर पंप और सामान्य प्रयोजन संचालन के बीच किसी भी बदलाव के लिए निर्धारित पैरामीटर-सेटिंग और कमीशनिंग प्रक्रिया का पालन करना होगा।

विशिष्ट अनुप्रयोग

1. समुदाय और ग्राम जल आपूर्ति

वितरण टैंक में बोरहोल या नदी-जल पंपिंग के लिए, ड्राइव के सौर संचालन और सूचीबद्ध स्तर-निगरानी कार्यों को सिस्टम डिज़ाइन के हिस्से के रूप में माना जा सकता है। ड्राइव का चयन करने से पहले मोटर रेटिंग, पंपिंग हेड, आवश्यक पानी की मात्रा और टैंक-स्तर नियंत्रण को परिभाषित किया जाना चाहिए।

2. सिंचाई सहकारी समितियाँ और साझा पंप स्टेशन

साझा सिंचाई प्रणालियाँ कई क्षेत्रों या सिंचाई क्षेत्रों को आपूर्ति करने के लिए एक केंद्रीय पंप का उपयोग कर सकती हैं। चयन में आवश्यक प्रवाह, कुल गतिशील शीर्ष, दैनिक संचालन कार्यक्रम और सौर या ग्रिड बिजली की उपलब्धता प्रतिबिंबित होनी चाहिए।

3. मछली और झींगा फार्म

जलीय कृषि स्थलों पर जल-विनिमय और परिसंचरण पंप चर-आवृत्ति नियंत्रण का उपयोग कर सकते हैं जहां मोटर और पंप व्यवस्था संगत हैं। साइट की बिजली आपूर्ति के साथ-साथ आवश्यक पंपिंग शेड्यूल और जल-प्रबंधन नियंत्रण पर भी विचार किया जाना चाहिए।

4. खदान एवं खदान जल प्रबंधन

सामान्य प्रयोजन मोड में, ड्राइव का मूल्यांकन संगत खदान डीवाटरिंग, गड्ढे-जल प्रबंधन और धूल-दमन पंपिंग उपकरण के लिए किया जा सकता है। विशिष्ट स्थापना के लिए मोटर रेटिंग, लोड की स्थिति, पर्यावरणीय आवश्यकताओं और आवश्यक नियंत्रण विधि को सत्यापित करें।

5. औद्योगिक परिसंचरण और शीतलन

संगत प्रक्रिया-जल परिसंचरण, कूलिंग-टावर मेक-अप और अन्य औद्योगिक पंपिंग कर्तव्यों के लिए सामान्य प्रयोजन विन्यास पर विचार किया जा सकता है। सिस्टम डिज़ाइन के भाग के रूप में आवश्यक प्रवाह, परिचालन दबाव और मोटर विशेषताओं का मूल्यांकन किया जाना चाहिए।

तकनीकी निर्देश

बाड़े को IP20 रेटिंग दी गई है और यह पानी के प्रवेश से सुरक्षा प्रदान नहीं करता है। ड्राइव को एक उपयुक्त इनडोर या सुरक्षात्मक बाड़े के वातावरण में पर्याप्त वेंटिलेशन के साथ और उसके तापमान, आर्द्रता और स्थापना आवश्यकताओं के अनुसार स्थापित किया जाना चाहिए।

अक्सर पूछे जाने वाले प्रश्नों

1. 11 किलोवाट मॉडल के लिए कितनी पीवी सरणी सूचीबद्ध है?

आपूर्ति किए गए संदर्भ कॉन्फ़िगरेशन में 250 Wp पर रेट किए गए 18 मॉड्यूल के तीन स्ट्रिंग या 300 Wp पर रेट किए गए 15 मॉड्यूल के तीन स्ट्रिंग निर्दिष्ट हैं। ये व्यवस्थाएँ क्रमशः 54 मॉड्यूल या 45 मॉड्यूल के अनुरूप हैं, और किसी भी मामले में 13.5 किलोवाट की गणना की गई नाममात्र सरणी शक्ति है। अंतिम स्ट्रिंग डिज़ाइन को मॉड्यूल डेटाशीट, साइट के न्यूनतम तापमान और इन्वर्टर की डीसी वोल्टेज सीमा के विरुद्ध सत्यापित किया जाना चाहिए।

2. क्या 65 डीबीए रेटिंग का मतलब है कि एक ध्वनिक संलग्नक की आवश्यकता है?

आपूर्ति किए गए विनिर्देश में अधिकतम शोर स्तर 65 डीबीए सूचीबद्ध है। क्या अतिरिक्त ध्वनिक उपचार आवश्यक है, यह स्थापना स्थान, कमरे की ध्वनिकी, संचालन उपकरण और लागू शोर आवश्यकताओं पर निर्भर करता है। किसी कब्जे वाली इमारत या बंद उपकरण कक्ष में ड्राइव को स्थापित करते समय इंस्टॉलेशन वातावरण पर विचार करें।

3. क्या एक ड्राइव कई पंप चला सकती है?

सामान्य प्रयोजन विन्यास का कुल भार और समर्थित नियंत्रण विधि से मिलान किया जाना चाहिए। वेक्टर-नियंत्रण अनुप्रयोगों के लिए, मैनुअल में लागू मोटर व्यवस्था की पुष्टि करें। एक ड्राइव से कई मोटरें चलाने के लिए संयुक्त करंट को ड्राइव रेटिंग के भीतर रहने और प्रत्येक मोटर को उचित अधिभार सुरक्षा की आवश्यकता होती है। चयनित नियंत्रण मोड के लिए निर्माता के निर्देशों का पालन करें।

4. वर्तमान बिजली स्रोत की निगरानी कैसे की जा सकती है?

आपूर्ति की गई जानकारी मॉनिटरिंग पैरामीटर U0-49 को आपूर्ति-मोड संकेतक के रूप में पहचानती है, जिसमें 0 ग्रिड ऑपरेशन का प्रतिनिधित्व करता है और 1 सौर ऑपरेशन का प्रतिनिधित्व करता है। पैरामीटर को मोडबस आरटीयू पर पढ़ा जा सकता है जहां समर्थित है। दूरस्थ निगरानी प्रणाली में एकीकृत करने से पहले लागू मैनुअल के विरुद्ध रजिस्टर परिभाषा और संचार सेटिंग्स की पुष्टि करें।

5. किस नियमित रखरखाव की आवश्यकता है?

हीटसिंक और कूलिंग फैन को धूल से दूर रखें, रखरखाव कार्यक्रम के अनुसार टर्मिनलों और वायरिंग कनेक्शन का निरीक्षण करें और परिवेश के तापमान और वेंटिलेशन की निगरानी करें। सूचीबद्ध ऑपरेटिंग तापमान रेंज -10°C से 50°C है, 40°C से ऊपर विचलन के साथ। आपूर्ति किया गया ऊंचाई मार्गदर्शन 1000 मीटर से ऊपर विचलन को भी निर्दिष्ट करता है। निरीक्षण अंतराल और रखरखाव प्रक्रियाओं के लिए सटीक मॉडल के निर्देशों का पालन करें।

6. क्या यह इन्वर्टर सोलर पंपिंग तक ही सीमित है?

नहीं, आपूर्ति की गई PC10 श्रृंखला की जानकारी सौर पंप मोड और सामान्य प्रयोजन इन्वर्टर मोड को सूचीबद्ध करती है। सौर पंप संचालन में एमपीपीटी और दस्तावेजित पंपिंग-संबंधी सुरक्षा कार्य शामिल हैं, जबकि सामान्य प्रयोजन संचालन एसवीसी या वी/एफ मोटर नियंत्रण, पीआईडी ​​और मोडबस आरटीयू का समर्थन करता है। पैरामीटर P8-00 को मोड-चयन पैरामीटर के रूप में पहचाना जाता है। मॉडल-विशिष्ट मैनुअल में अनुमत सेटिंग और मोड-परिवर्तन प्रक्रिया की पुष्टि करें।
