सिंगल-गन ईवी होम चार्जर 7KW

7kW (एकल-चरण) से 22kW (तीन-चरण) पावर रेटिंग के लिए निर्मित, CSIVEI फैक्ट्री का सिंगल-गन EV होम चार्जर 7KW सीधे दीवारों, खंभों या संरचनात्मक स्तंभों पर स्थापित होता है - जो जमीन की जगह की आवश्यकताओं को समाप्त करता है और पार्किंग क्षेत्रों को अबाधित रखता है। चिकने, IP55-रेटेड बाड़े में एक एकीकृत केबल होल्स्टर के साथ टाइप 2 कनेक्टर होता है, जो चार्जिंग केबल को साफ और जमीन से दूर रखता है। उपयोगकर्ता अंतर्निहित आरएफआईडी रीडर या एक साथी स्मार्टफोन ऐप के माध्यम से प्रमाणित करते हैं, जबकि ओसीपीपी 1.6 जे कनेक्टिविटी रिमोट मॉनिटरिंग, सत्र रिपोर्टिंग और गतिशील लोड प्रबंधन के लिए चार्जर को प्रमुख बैकएंड प्लेटफार्मों से जोड़ती है। व्यापक विद्युत सुरक्षा टाइप ए + 6एमए डीसी-संवेदनशील अवशिष्ट वर्तमान सुरक्षा, ओवरकरंट और ओवरवॉल्टेज सुरक्षा उपायों और एक आपातकालीन स्टॉप फ़ंक्शन के माध्यम से प्रदान की जाती है। उपयुक्त दीवारों के बिना साइटों के लिए, एक वैकल्पिक फ़्लोर-स्टैंडिंग पेडस्टल एक्सेसरी उसी इकाई को बिना किसी आंतरिक संशोधन के एक चिकना कॉलम-माउंटेड चार्जर में बदल देती है। चाहे निजी निवास के लिए हो, कर्मचारी पार्किंग स्थल के लिए, या अतिथि पार्किंग स्थान के लिए, सिंगल-गन ईवी होम चार्जर 7KW न्यूनतम बुनियादी ढांचे की जटिलता के साथ रात भर और कार्यस्थल पर भरोसेमंद चार्जिंग प्रदान करता है।

उत्पाद अनुप्रयोग

उन स्थानों के लिए जहां सादगी, कम लागत और स्थान दक्षता महत्वपूर्ण हैं, सिंगल-गन ईवी होम चार्जर 7KW एक विवेकशील दीवार पर लगे चार्जिंग पॉइंट प्रदान करता है। इसे मौजूदा संरचनाओं पर स्थापित किया जा सकता है या अधिकतम लचीलेपन के लिए वैकल्पिक पेडस्टल के साथ तैनात किया जा सकता है।

निजी आवास और गैरेज

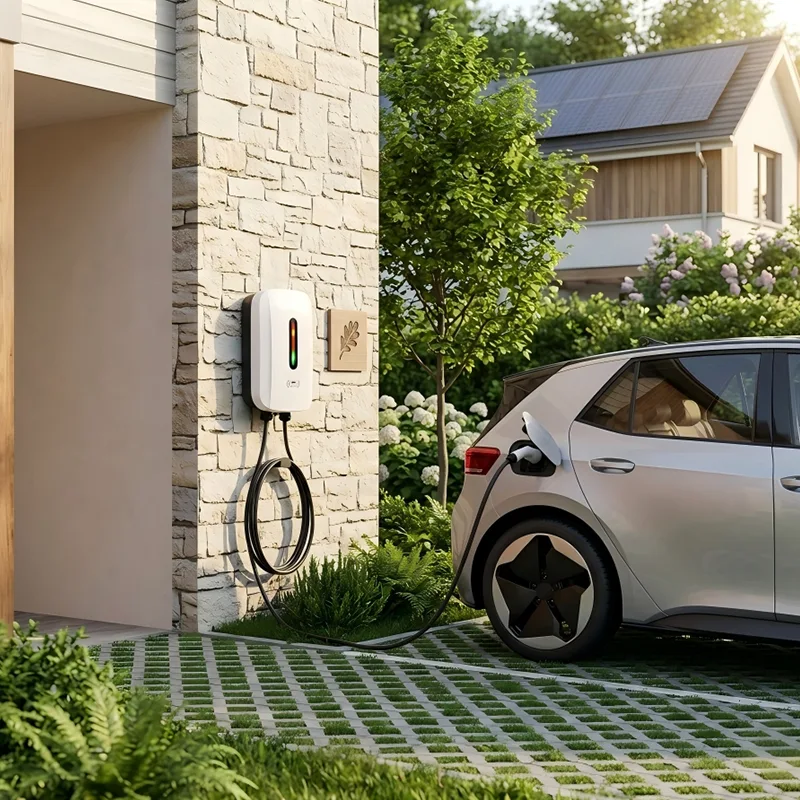

समर्पित ऑफ-स्ट्रीट पार्किंग वाले गृहस्वामी इस चार्जर को गेराज दीवार या बाहरी घर की दीवार पर लगा सकते हैं। यह मानक घरेलू बिजली आपूर्ति का उपयोग करके संगत वाहनों के लिए 7kW या 22kW तक पूरी रात चार्ज करता है। पतली प्रोफ़ाइल इंस्टॉलेशन को साफ-सुथरा रखती है, जबकि आरएफआईडी या ऐप नियंत्रण परिवार के सदस्यों के उपयोग को प्रतिबंधित करता है।

अपार्टमेंट और कॉन्डोमिनियम पार्किंग

बहु-आवासीय इमारतें अलग-अलग निवासियों को समर्पित बेसमेंट या कवर्ड पार्किंग बे में दीवार पर लगे चार्जर दे सकती हैं। चार्जर को कंक्रीट कॉलम या विभाजन की दीवारों पर आसानी से स्थापित किया जाता है। इमारत के ओसीपीपी बैकएंड के साथ एकीकरण प्रति-निवासी ऊर्जा बिलिंग और कई इकाइयों में लोड संतुलन को सक्षम बनाता है, जिससे यह सुनिश्चित होता है कि इमारत की मुख्य आपूर्ति कभी भी अतिभारित न हो।

कार्यस्थल कर्मचारी चार्जिंग

कार्यालय और व्यावसायिक पार्क पार्किंग स्थान का त्याग किए बिना एक मूल्यवान कर्मचारी लाभ के रूप में ईवी चार्जिंग प्रदान कर सकते हैं। कार पार्क की परिधि के साथ या संरचनात्मक स्तंभों पर दीवार पर लगी इकाइयाँ एक-एक समर्पित खाड़ी की सेवा प्रदान करती हैं। कर्मचारी कार्यदिवस के दौरान प्लग इन करते हैं, और चार्जर की स्मार्ट शेड्यूलिंग सुविधाएं सौर ऊर्जा उत्पादन घंटों या ऑफ-पीक टैरिफ विंडो के दौरान चार्जिंग को प्राथमिकता दे सकती हैं।

खुदरा एवं आतिथ्य अतिथि चार्जिंग

होटल, रेस्तरां और शॉपिंग सेंटर न्यूनतम व्यवधान के साथ अतिथि ईवी चार्जिंग जोड़ सकते हैं। वॉल-माउंटिंग चार्जर को ग्राहक पार्किंग बे के शीर्ष पर व्यवस्थित रूप से रखता है। चार्जर को स्टाफ कुंजी कार्ड के साथ मानार्थ पहुंच के लिए या क्यूआर कोड के माध्यम से भुगतान सत्र के लिए कॉन्फ़िगर किया जा सकता है, सभी को एक मानक ओसीपीपी प्लेटफॉर्म के माध्यम से प्रबंधित किया जा सकता है।

खुले लॉट के लिए पेडस्टल परिनियोजन

दीवारों के बिना खुली हवा वाले पार्किंग क्षेत्रों में, वैकल्पिक पेडस्टल किट उसी दीवार पर लगी इकाई को एक पतले, फ्रीस्टैंडिंग चार्जर में बदल देती है। यह उपनगरीय खुदरा पार्कों, अवकाश केंद्रों पर आगंतुक पार्किंग और उन ड्राइववेज़ के लिए आदर्श है जहां दीवार लगाना अव्यावहारिक है। एक ही साइट पर दीवार और पेडस्टल विन्यास का मिश्रित उपयोग खरीद जटिलता को कम करता है।

तकनीकी गहरा गोता

सिंगल-गन ईवी होम चार्जर 7KW उन्नत नियंत्रण इलेक्ट्रॉनिक्स और पूर्ण कनेक्टिविटी के साथ एक कॉम्पैक्ट, IP55-रेटेड संलग्नक को जोड़ता है, जो इसे किसी भी ईवी चार्जिंग नेटवर्क के लिए एक लचीला बिल्डिंग ब्लॉक बनाता है।

कुशल विद्युत वितरण और अनुपालन

चार्जर IEC 61851-1 मोड 3 के अनुसार एकल-चरण 7kW (230V, 32A) या तीन-चरण 11kW/22kW (400V, 16A/32A) वितरित करता है। ऑनबोर्ड नियंत्रक वाहन के ऑनबोर्ड चार्जर के लिए उपलब्ध अधिकतम करंट को समायोजित करते हुए, कंट्रोल पायलट संचार को संभालता है। यूनिट को क्षेत्रीय ग्रिड मानक के लिए पूर्व-कॉन्फ़िगर किया गया है, जिसमें लोड प्रबंधन परिदृश्यों के लिए बैकएंड के माध्यम से समायोज्य अधिकतम वर्तमान सेटिंग पहुंच योग्य है।

स्तरित विद्युत सुरक्षा

IEC 62955 के अनुपालन में एक समर्पित 6mA डीसी-संवेदनशील डिटेक्शन मॉड्यूल के साथ संयुक्त टाइप ए अवशिष्ट वर्तमान डिवाइस के माध्यम से सुरक्षा सुनिश्चित की जाती है। यह शुद्ध डीसी गलती धाराओं से बचाता है जो मानक प्रकार ए आरसीडी को अंधा कर सकता है, जो आधुनिक इलेक्ट्रिक वाहनों के लिए एक महत्वपूर्ण आवश्यकता है। ओवरकरंट, ओवरवोल्टेज, अंडरवोल्टेज और सर्ज प्रोटेक्शन डिवाइस मुख्य पावर पथ में एकीकृत हैं। एक मोटर चालित रिले किसी भी खराबी की स्थिति में आउटपुट को डिस्कनेक्ट कर देता है, और एक फ्रंट-पैनल आपातकालीन स्टॉप बटन एक अतिरिक्त मैनुअल आइसोलेशन पॉइंट प्रदान करता है।

हार्डवेयर निर्माण और पर्यावरण लचीलापन

बाड़े को यूवी-प्रतिरोधी पाउडर-लेपित फिनिश के साथ गैल्वेनाइज्ड स्टील से तैयार किया गया है, पानी और धूल के प्रवेश के लिए IP55 और यांत्रिक प्रभाव के लिए IK10 पर परीक्षण किया गया है। यह ढके हुए या खुले बाहरी स्थानों में स्थापना के लिए उपयुक्त है, -30°C से +55°C तक विश्वसनीय रूप से संचालित होता है। आर्द्रता और संक्षेपण का विरोध करने के लिए आंतरिक इलेक्ट्रॉनिक्स को अनुरूप रूप से लेपित किया जाता है। माउंटिंग ब्रैकेट कंक्रीट, ईंट, या संरचनात्मक स्टील से सुरक्षित जुड़ाव की अनुमति देता है; पीछे या नीचे से केबल प्रवेश विकल्प साफ़ लुक के लिए छिपी हुई वायरिंग की अनुमति देते हैं।

यूजर इंटरफेस और कनेक्टिविटी

एक उच्च-चमक एलईडी स्टेटस रिंग या वैकल्पिक एलसीडी डिस्प्ले एक नज़र में स्पष्ट चार्ज स्थिति देता है। आईएसओ 14443-अनुपालक आरएफआईडी रीडर एक्सेस नियंत्रण प्रदान करता है, जिसे स्मार्टफोन ऐप इंटरैक्शन के लिए वैकल्पिक रूप से ब्लूटूथ या वाई-फाई के साथ जोड़ा जाता है। एम्बेडेड OCPP 1.6J (2.0.1 में अपग्रेड करने योग्य) स्टैक ईथरनेट, वाई-फाई या एक एकीकृत 4G मॉडेम पर नेटवर्क प्रबंधन प्रणालियों से जुड़ता है। सुविधाओं में रिमोट स्टार्ट/स्टॉप, रीयल-टाइम सत्र डेटा, फ़र्मवेयर अपडेट और स्मार्ट चार्जिंग शेड्यूल शामिल हैं। ऑफ़लाइन लेनदेन बफ़रिंग यह सुनिश्चित करती है कि यदि कनेक्टिविटी अस्थायी रूप से गिरती है तो कोई सत्र डेटा नष्ट न हो।

केबल प्रबंधन और एर्गोनॉमिक्स

एर्गोनोमिक कनेक्टर के साथ 5-मीटर टाइप 2 केबल (टाइप 1 विकल्प उपलब्ध) स्थायी रूप से बंधा हुआ है। एक एकीकृत साइड होल्स्टर उपयोग में न होने पर कनेक्टर को सुरक्षित रूप से डॉक करता है, जिससे केबल जमीन से दूर रहती है और खाड़ी साफ रहती है। होल्स्टर डिज़ाइन प्लग को आरामदायक खड़ी ऊंचाई पर रखता है, जिससे कनेक्शन के दौरान तनाव कम हो जाता है।

लचीला भार और ऊर्जा प्रबंधन

चार्जर मॉडबस आरटीयू/टीसीपी के माध्यम से स्थानीय लोड प्रबंधन का समर्थन करता है, जो इसे साइट-स्तरीय नियंत्रकों, सौर इनवर्टर या बैटरी स्टोरेज सिस्टम के साथ एकीकृत करने की अनुमति देता है। मल्टी-चार्जर इंस्टॉलेशन में, एक समूह नियंत्रक कुल साइट की मांग को सीमित कर सकता है, चार्जिंग सत्रों को कम कर सकता है, या सौर स्व-उपभोग को प्राथमिकता दे सकता है। यह भविष्य-प्रूफ़िंग महंगे ग्रिड अपग्रेड की आवश्यकता के बिना बढ़ती ईवी संख्या को समायोजित करती है।

वैकल्पिक पेडस्टल रूपांतरण

चार्जर यूनिट में बिना किसी संशोधन के हॉट-डिप गैल्वनाइज्ड स्टील पेडस्टल किट लगाई जा सकती है। पेडस्टल एक एकीकृत केबल चैनल और हेवी-ड्यूटी फ़्लोर प्लेट के साथ एक कॉलम प्रदान करता है। यह दीवार पर लगे चार्जर को किसी भी सपाट सतह पर रखने की अनुमति देता है, जो विभिन्न साइट स्थितियों में उत्पाद विनिर्देश को एकीकृत करता है।

अक्सर पूछे जाने वाले प्रश्नों

Q1: कौन से पावर स्तर उपलब्ध हैं और मेरी कार कितनी तेजी से चार्ज होगी?

सिंगल-गन ईवी होम चार्जर 7KW 7kW (एकल-चरण), 11kW (तीन-चरण), और 22kW (तीन-चरण) कॉन्फ़िगरेशन में उपलब्ध है। वास्तविक चार्जिंग गति आपके वाहन के ऑनबोर्ड चार्जर पर निर्भर करती है। 7kW ऑनबोर्ड चार्जर के साथ एक सामान्य EV 7kW पर प्रति घंटे लगभग 40-50 किमी की रेंज हासिल करेगा, या यदि वाहन 11kW या 22kW तीन-चरण चार्जिंग का समर्थन करता है तो इससे भी तेज गति से चलेगा।

Q2: क्या इस चार्जर को बिना अतिरिक्त सुरक्षा के बाहर स्थापित किया जा सकता है?

हाँ। IP55-रेटेड संलग्नक बारिश, धूल और यूवी जोखिम का सामना करता है। इसे नमी का प्रतिरोध करने के लिए अनुरूप रूप से लेपित इलेक्ट्रॉनिक्स के साथ, साल भर बाहर संचालित करने के लिए बनाया गया है। रियर केबल एंट्री के साथ एक साधारण दीवार पर लगाया गया इंस्टॉलेशन मौसम से पूरी सुरक्षा प्रदान करता है।

Q3: यदि मेरे पास उपयुक्त दीवार नहीं है तो क्या होगा?

एक वैकल्पिक फ़्लोर-स्टैंडिंग पेडस्टल किट उपलब्ध है। पेडस्टल एक ही चार्जर इकाई का उपयोग करता है और बस एक कंक्रीट पैड पर बोल्ट करता है। यह आपको एक ही प्रोजेक्ट के भीतर वॉल-माउंट और फ्रीस्टैंडिंग दोनों अनुप्रयोगों में एक ही चार्जर मॉडल को तैनात करने की अनुमति देता है।

Q4: क्या मैं नियंत्रित कर सकता हूं कि चार्जर का उपयोग कौन करेगा और ऊर्जा का बिल कौन देगा?

हाँ। एकीकृत आरएफआईडी रीडर या साथी ऐप उपयोगकर्ता प्रमाणीकरण को सक्षम बनाता है। ओसीपीपी बैकएंड के माध्यम से, आप व्यक्तिगत टैरिफ निर्धारित कर सकते हैं, प्रति उपयोगकर्ता खपत को ट्रैक कर सकते हैं और बिलिंग रिपोर्ट तैयार कर सकते हैं। निजी स्थापनाओं के लिए, आरएफआईडी कार्डों की एक सरल श्वेतसूची ही आवश्यक है।

Q5: क्या चार्जर सोलर या ऑफ-पीक चार्जिंग को सपोर्ट करता है?

सिंगल-गन ईवी होम चार्जर 7KW OCPP स्मार्ट चार्जिंग प्रोफाइल और स्थानीय ऊर्जा प्रबंधन प्रणालियों के साथ मोडबस एकीकरण का समर्थन करता है। इसका मतलब यह है कि इसे केवल तभी चार्ज करने के लिए प्रोग्राम किया जा सकता है जब अतिरिक्त सौर ऊर्जा उपलब्ध हो, या ऑफ-पीक बिजली दर विंडो के दौरान सत्र को स्वचालित रूप से शेड्यूल किया जा सके।

Q6: चार्जर के पास क्या प्रमाणपत्र हैं?

चार्जर CE प्रमाणित है और IEC 61851-1, IEC 62196 और प्रासंगिक क्षेत्रीय EMC और सुरक्षा निर्देशों का अनुपालन करता है। हमारी विनिर्माण सुविधा ISO 9001 प्रमाणित है, और प्रत्येक इकाई शिपमेंट से पहले अंतिम विद्युत परीक्षण से गुजरती है।

Q7: किस रखरखाव की आवश्यकता है?

ज़रा सा। हम केबल, कनेक्टर और बाड़े के वार्षिक दृश्य निरीक्षण की अनुशंसा करते हैं। फ्रंट कवर आंतरिक घटकों तक पहुंच प्रदान करता है, और मॉड्यूलर डिज़ाइन का मतलब है कि यदि आवश्यक हो तो नियंत्रक, आरएफआईडी मॉड्यूल या रिले को जल्दी से बदला जा सकता है। सर्विसिंग के लिए किसी भारी उपकरण की आवश्यकता नहीं है।

एक मिश्रित उपयोग वाला सिटी ब्लॉक - आवासीय और खुदरा चार्जिंग एकीकरण

पृष्ठभूमि

एक नव विकसित शहरी पड़ोस ने भूतल पर खुदरा इकाइयों को ऊपर आवासीय अपार्टमेंट के साथ जोड़ दिया। डेवलपर निवासियों और खुदरा ग्राहकों दोनों के लिए साझा भूमिगत कार पार्क में समर्पित ईवी चार्जिंग की पेशकश करना चाहता था। कार पार्क में मानक संकीर्ण खाड़ियाँ और कई संरचनात्मक स्तंभ थे लेकिन फर्श की जगह सीमित थी।

चुनौती

भूमिगत गैराज एक विशिष्ट शहरी डिज़ाइन था - नियमित ग्रिड में कंक्रीट के स्तंभ, परिधि के चारों ओर दीवारें, और तंग मोड़ वाले क्षेत्र। फ़्लोर-स्टैंडिंग चार्जर ट्रैफ़िक प्रवाह में बाधा डालेंगे या मूल्यवान पार्किंग बेज़ का उपभोग करेंगे। कॉरपोरेट निकाय को यह भी आवश्यक है कि कोई भी चार्जिंग बुनियादी ढांचा अग्नि निकासी मार्गों में बदलाव न करे या उपलब्ध पार्किंग स्थानों की संख्या को कम न करे।

निवासियों को अपने समर्पित खण्डों पर निजी, निर्दिष्ट चार्जिंग की आवश्यकता थी, जबकि खुदरा स्थान सुपरमार्केट प्रवेश द्वार के पास कुछ निर्दिष्ट आगंतुक खण्डों पर सशुल्क ग्राहक चार्जिंग की पेशकश करना चाहते थे। एक एकल समाधान को न्यूनतम स्थापना जटिलता के साथ दोनों उपयोग के मामलों की सेवा देनी थी।

सिंगल-गन वॉल-माउंटेड एसी चार्जर क्यों?

संरचनात्मक स्तंभों और परिधि दीवारों ने आदर्श बढ़ते बिंदु प्रदान किए। प्रत्येक निवासी के निर्दिष्ट खाड़ी के शीर्ष पर एक कॉलम से जुड़ा एक एकल-बंदूक दीवार-घुड़सवार चार्जर शून्य मंजिल स्थान का उपयोग करता है। चार्जर की पतली, ऊर्ध्वाधर प्रोफ़ाइल कॉलम फेस के साथ संरेखित होती है, जिससे बे पूरी तरह से उपयोग करने योग्य हो जाता है और गलियारा अबाधित हो जाता है।

सुपरमार्केट के पास ग्राहक बे के लिए, एक साइडवॉल पर चार दीवार-घुड़सवार इकाइयाँ स्थापित की गईं, जिनमें से प्रत्येक एक चिह्नित ईवी बे की सेवा प्रदान करती है। इन्हें क्यूआर-कोड भुगतान विकल्प के साथ सार्वजनिक चार्जर के रूप में ओसीपीपी बैकएंड के माध्यम से कॉन्फ़िगर किया गया था, जबकि निवासी चार्जर को निजी मोड पर सेट किया गया था, जो आरएफआईडी कुंजी के माध्यम से व्यक्तिगत अपार्टमेंट खातों से जुड़ा हुआ था।

संपूर्ण स्थापना के लिए किसी ग्राउंड एंकरिंग, किसी नए कंक्रीट पैड और पार्किंग स्थान के नुकसान की आवश्यकता नहीं थी। केबलिंग छत पर मौजूदा केबल ट्रे के साथ चलती थी, प्रत्येक चार्जर के कॉलम को नीचे गिराती थी। साइट की विद्युत क्षमता को एक स्थानीय लोड नियंत्रक द्वारा प्रबंधित किया गया था जो मॉडबस के माध्यम से प्रत्येक चार्जर के साथ संचार करता था, जिससे निवासियों के घर लौटने पर शाम के घंटों के दौरान कुल अधिकतम मांग को सीमित किया जाता था।

तैनाती

हमारे साठ सिंगल-गन ईवी होम चार्जर 7KW (टाइप 2) स्थापित किए गए थे। छप्पन को निवासियों के लिए संरचनात्मक स्तंभों पर लगाया गया था, और चार को ग्राहक के उपयोग के लिए खुदरा क्षेत्र की दीवार पर लगाया गया था। मध्य-रैंप बे की एक पंक्ति के लिए तीन वैकल्पिक पेडस्टल किट का उपयोग किया गया था जहां कोई स्तंभ या दीवार मौजूद नहीं थी। पूरी परियोजना को इमारत के विद्युत ठेकेदार द्वारा छह सप्ताह में पूरा किया गया, जिसमें पार्किंग की पहुंच में न्यूनतम व्यवधान था।

परिणाम

●  बॉडी कॉरपोरेट की प्राथमिक शर्त को पूरा करते हुए, एक भी मानक पार्किंग स्थान खोए बिना 60 ईवी पार्किंग बे सक्रिय किए गए।

● निवासियों को एक निजी, हमेशा उपलब्ध चार्जिंग पॉइंट प्राप्त हुआ, जिसका बिल सीधे उनके अपार्टमेंट में भेजा जाता है, जिससे सांप्रदायिक कतार या साझा भुगतान टर्मिनलों की कोई आवश्यकता समाप्त हो जाती है।

● खुदरा ग्राहकों को प्रीमियम ईवी चार्जिंग सुविधा प्राप्त हुई जिससे खरीदारी में लगने वाला समय बढ़ गया, सुपरमार्केट ने सकारात्मक प्रतिक्रिया दी।

● डेवलपर अपार्टमेंटों को "ईवी-रेडी" के रूप में विपणन करने में सक्षम था, एक ऐसी सुविधा जिसने तेजी से बिक्री और उच्च प्रति-यूनिट मूल्य में योगदान दिया।

●  वॉल-माउंट और पेडस्टल इंस्टॉलेशन में समान उत्पाद विनिर्देश ने रखरखाव को सरल बना दिया और भवन की सुविधा टीम के लिए स्पेयर पार्ट्स की स्टॉकिंग को कम कर दिया।
