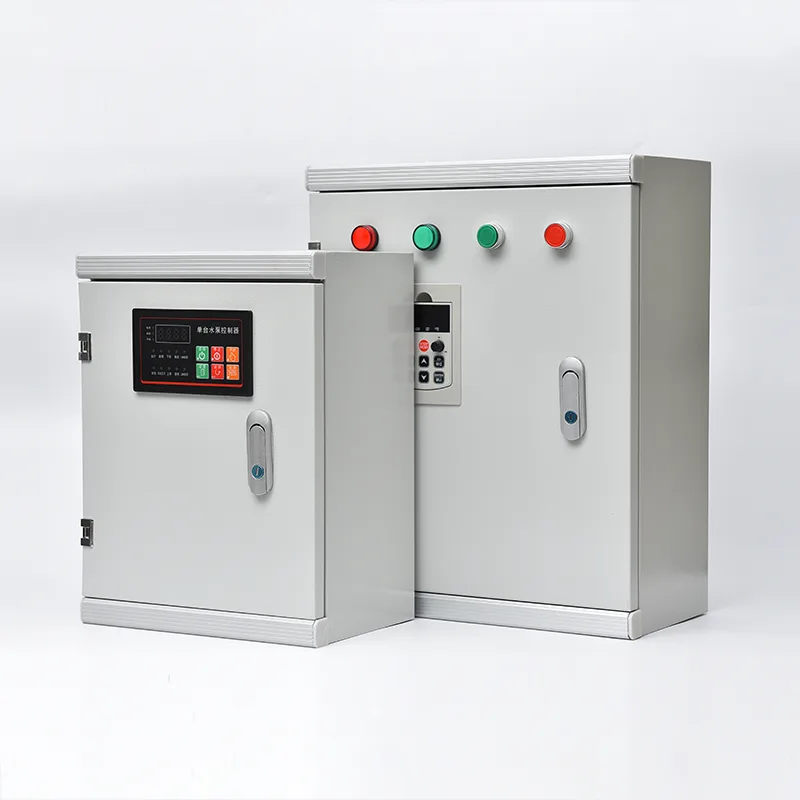

मोटर नियंत्रण केंद्र कैबिनेट

चीन में एक पेशेवर निर्माता के रूप में, Csivei आपको गुणवत्तापूर्ण मोटर कंट्रोल सेंटर कैबिनेट प्रदान करना चाहता है, जो एक मल्टी-सेक्शन, फ्रंट-एक्सेस फ़्लोर-स्टैंडिंग असेंबली है जिसमें क्षैतिज बसबार सिस्टम 400A से 6300A रेटेड है और शॉर्ट-सर्किट 100kA तक का सामना कर सकता है। प्रत्येक ऊर्ध्वाधर अनुभाग निकासी योग्य या निश्चित कार्यात्मक इकाइयों को स्वीकार करता है: डीओएल, स्टार-डेल्टा, सॉफ्ट स्टार्टर, या वीएफडी मोटर स्टार्टर, प्लस फीडर ब्रेकर और नियंत्रण पावर मॉड्यूल। निकासी योग्य इकाइयाँ पूरे एमसीसी को डी-एनर्जेट किए बिना एक दोषपूर्ण स्टार्टर को अलग करने, वापस लेने और मिनटों में बदलने की अनुमति देती हैं। आंतरिक पृथक्करण फॉर्म 2, फॉर्म 3, या फॉर्म 4 प्रति आईईसी 61439 में उपलब्ध है, जो बसबारों को कार्यात्मक इकाइयों और टर्मिनलों से अलग करता है। मोटर सर्किट को IEC 60947-4-1 के अनुसार टाइप 2 समन्वय के लिए डिज़ाइन किया गया है, जिससे यह सुनिश्चित होता है कि मोटर शॉर्ट-सर्किट गलती के बाद स्टार्टर घटकों को कोई नुकसान न हो। प्रोफिबस, प्रोफिनेट, मोडबस आरटीयू/टीसीपी, या ईथरनेट/आईपी के माध्यम से संचार मोटर स्थिति, करंट, चलने के घंटे, ऊर्जा और डायग्नोस्टिक्स को प्लांट डीसीएस या एससीएडीए तक पहुंचाता है। बाड़े को पाउडर-लेपित फिनिश के साथ गैल्वेनाइज्ड स्टील में IP42 से IP55 रेटिंग दी गई है, जो इनडोर विद्युत कमरों और धूल भरे औद्योगिक वातावरण के लिए उपयुक्त है।

उत्पाद अनुप्रयोग

जहां भी दर्जनों या सैकड़ों मोटरों को केंद्रीय स्थान से विश्वसनीय रूप से संचालित, संरक्षित और नियंत्रित किया जाना चाहिए, सौर पंप नियंत्रण प्रणाली औद्योगिक विद्युत वितरण के लिए संरचित, मॉड्यूलर रीढ़ प्रदान करती है।

जल एवं अपशिष्ट जल उपचार संयंत्र

नगरपालिका और औद्योगिक जल उपचार सुविधाएं व्यापक मोटर बेड़े संचालित करती हैं - कच्चे पानी का सेवन पंप, वातन ब्लोअर, क्लेरिफायर ड्राइव, कीचड़ प्रबंधन, रासायनिक खुराक पंप और उच्च-लिफ्ट वितरण पंप - अक्सर एक ही साइट पर सौ से अधिक मोटरों की संख्या होती है। एक मोटर नियंत्रण केंद्र सभी मोटर स्टार्टर्स और ड्राइव को एक या अधिक केंद्रीय रूप से स्थित एमसीसी कमरों में समेकित करता है, जिसमें प्रत्येक कार्यात्मक इकाई एक विशिष्ट मोटर को समर्पित होती है। पंप और ब्लोअर के लिए मानकीकृत दराज-प्रकार की स्टार्टर इकाइयाँ एक दोषपूर्ण इकाई को वापस लेने और मिनटों में बदलने की अनुमति देती हैं, जिससे उपचार प्रक्रिया की निरंतरता बहाल होती है। अनावश्यक संचार नेटवर्क के माध्यम से प्लांट एससीएडीए प्रणाली के साथ एकीकरण ऑपरेटरों को प्रत्येक ड्राइव पर वास्तविक समय मोटर स्थिति, चलने के घंटे और ऊर्जा खपत प्रदान करता है।

तेल, गैस और पेट्रोकेमिकल सुविधाएं

रिफाइनरियां, गैस प्रसंस्करण संयंत्र और पेट्रोकेमिकल कॉम्प्लेक्स कड़ी सुरक्षा आवश्यकताओं के साथ खतरनाक क्षेत्रों में काम करते हैं। इन वातावरणों के लिए एमसीसी पैनल आमतौर पर प्रक्रिया क्षेत्रों से दूर दबाव वाले या शुद्ध विद्युत कक्षों में स्थापित किए जाते हैं। मोटर सर्किट को महत्वपूर्ण घूर्णन उपकरणों - कच्चे तेल पंप, उत्पाद स्थानांतरण पंप, ठंडा पानी परिसंचरण पंप, फिन-फैन कूलर मोटर्स और गैस कंप्रेसर के लिए इंजीनियर किया जाता है। फॉर्म 3 या फॉर्म 4 आंतरिक पृथक्करण प्रत्येक मोटर स्टार्टर इकाई को मुख्य बसबारों और आसन्न इकाइयों से अलग करता है, जिससे एक स्टार्टर में आंतरिक आर्क दोष को दूसरे में फैलने से रोका जा सकता है। विस्फोट रोधी मोटर सुरक्षा रिले और प्रमाणित वर्तमान-सीमित फ़्यूज़ वर्गीकृत क्षेत्रों में मोटरों का सुरक्षित अलगाव सुनिश्चित करते हैं।

विद्युत उत्पादन एवं उपयोगिता संयंत्र

थर्मल और हाइड्रोपावर स्टेशन उत्पादन के लिए आवश्यक सहायक मोटर-चालित प्रणालियों के प्रबंधन के लिए एमसीसी पर निर्भर हैं - बॉयलर फ़ीड पंप, कंडेनसर कूलिंग वॉटर पंप, मजबूर-ड्राफ्ट और प्रेरित-ड्राफ्ट पंखे, कोयला हैंडलिंग कन्वेयर और ईंधन तेल पंप। एमसीसी की उच्च शॉर्ट-सर्किट झेलने की रेटिंग (आमतौर पर 65kA से 100kA) पावर स्टेशन सहायक बोर्डों में महत्वपूर्ण है जहां स्टेशन सहायक ट्रांसफार्मर से गलती का स्तर गंभीर हो सकता है। स्वचालित ट्रांसफर स्विचिंग के साथ अनावश्यक आने वाले आपूर्ति अनुभाग संयंत्र की ब्लैक-स्टार्ट और यूनिट शटडाउन महत्वपूर्ण बिजली आवश्यकताओं का समर्थन करते हैं।

खनन एवं खनिज प्रसंस्करण

तांबा, सोना, लौह अयस्क और कोयला प्रसंस्करण संयंत्र क्रशर, ग्राइंडिंग मिल, प्लवनशीलता सेल, थिनर ड्राइव, कन्वेयर सिस्टम और स्लरी पंप को नियंत्रित करने के लिए एमसीसी पर निर्भर हैं - ऐसे उपकरण जो अक्सर भारी भार के तहत शुरू होते हैं और धूल भरे, गीले वातावरण में संचालित होते हैं। एमसीसी संलग्नक को उन्नत धूल और नमी संरक्षण (आईपी54/आईपी55) के साथ निर्दिष्ट किया गया है और इसमें अक्सर बिना गरम प्रसंस्करण भवनों में स्थापना के लिए आंतरिक एंटी-संघनन हीटर शामिल होते हैं। उन्नत थर्मल मॉडलिंग के साथ मोटर सुरक्षा रिले यह सुनिश्चित करते हैं कि प्रक्रिया अधिभार की स्थिति के दौरान बड़ी मिल और क्रशर मोटरें अनावश्यक रूप से ट्रिप न हों।

लुगदी, कागज और इस्पात विनिर्माण

पेपर मिल और स्टील रोलिंग मिल जैसे सतत प्रक्रिया उद्योग लंबी उत्पादन लाइनों में सैकड़ों मोटरों का संचालन करते हैं, मोटर की विफलता के कारण संभावित रूप से पूरी लाइन बंद हो जाती है। इन सुविधाओं में एमसीसी पैनलों में निकासी योग्य स्टार्टर इकाइयाँ शामिल होती हैं जो पूरे एमसीसी अनुभाग को डी-एनर्जाइज़ किए बिना मोटर सर्किट सर्विसिंग की अनुमति देती हैं - यूनिट को बस अलग कर दिया जाता है, वापस ले लिया जाता है और एक अतिरिक्त के साथ बदल दिया जाता है जबकि मुख्य बसबार चालू रहते हैं। प्रत्येक स्टार्टर यूनिट से डीसीएस तक फील्डबस संचार विस्तृत मोटर डायग्नोस्टिक्स प्रदान करता है जो अप्रत्याशित विफलता से पहले निर्धारित परिवर्तन को सक्षम बनाता है।

बड़ी सुविधाओं में एचवीएसी और भवन सेवाएँ

हवाई अड्डे, सम्मेलन केंद्र और बड़े वाणिज्यिक परिसर सभी एचवीएसी मोटर लोड - चिलर, कूलिंग टावर, ठंडा पानी पंप, वायु हैंडलिंग इकाइयां और धुआं निकालने वाले प्रशंसकों के नियंत्रण को केंद्रीकृत करने के लिए एमसीसी का उपयोग करते हैं। बिल्डिंग मैनेजमेंट सिस्टम के साथ एकीकरण एक ही नियंत्रण कक्ष से पूरे मोटर बेड़े में ड्यूटी साइक्लिंग, रात्रि सेटबैक और ऊर्जा-अनुकूलित नियंत्रण सक्षम बनाता है।

तकनीकी गहरा गोता

मोटर कंट्रोल सेंटर कैबिनेट एक टाइप-टेस्टेड लो-वोल्टेज स्विचगियर असेंबली है जिसे परिचालन अपटाइम, कार्मिक सुरक्षा और रखरखाव पर ध्यान देने के साथ सुरक्षित, मॉड्यूलर मोटर नियंत्रण के लिए इंजीनियर किया गया है।

संरचनात्मक फ़्रेम और बसबार प्रणाली

एमसीसी का निर्माण मुड़े हुए और बोल्ट वाले गैल्वनाइज्ड स्टील प्रोफाइल से बने मल्टी-सेक्शन, फर्श पर खड़े फ्रेम के रूप में किया गया है, जिसमें प्रत्येक सेक्शन आमतौर पर 600 मिमी, 800 मिमी या 1000 मिमी चौड़ा होता है। मुख्य क्षैतिज बसबार एमसीसी की पूरी लंबाई के माध्यम से एक समर्पित शीर्ष या पीछे के डिब्बे में चलता है, जो टिन-प्लेटेड तांबे या एल्यूमीनियम से निर्मित होता है और रेटेड निरंतर वर्तमान (400 ए से 6300 ए) के लिए आकार का होता है। थर्मल साइक्लिंग पर संपर्क बल बनाए रखने के लिए बसबार जोड़ों को बेलेविले वॉशर के साथ बोल्ट और टॉर्क किया जाता है। प्रत्येक अनुभाग में ऊर्ध्वाधर बसबार प्लग-इन स्प्रिंग-लोडेड संपर्कों के माध्यम से व्यक्तिगत कार्यात्मक इकाइयों को बिजली वितरित करता है, जिससे बसबार और प्रत्येक स्टार्टर इकाई के बीच वायर्ड कनेक्शन की आवश्यकता समाप्त हो जाती है। शॉर्ट-सर्किट प्रतिरोध रेटिंग - प्रकार परीक्षण के माध्यम से सत्यापित - यह सुनिश्चित करता है कि बसबार प्रणाली और इसके समर्थन विरूपण या संपर्क पृथक्करण के बिना किसी गलती के विद्युत चुम्बकीय बलों को सहन कर सकते हैं।

कार्यात्मक इकाई डिज़ाइन: स्थिर और निकासी योग्य

मोटर स्टार्टर इकाइयाँ निश्चित (बोल्टेड) ​​या निकासी योग्य (दराज-प्रकार) कॉन्फ़िगरेशन में उपलब्ध हैं। निकासी योग्य इकाइयाँ महत्वपूर्ण प्रक्रियाओं के लिए मानक पेशकश हैं, जो एक स्टार्टर को विद्युत रूप से पृथक करने, यांत्रिक रूप से गाइड रेल पर वापस लेने और मिनटों के भीतर एक अतिरिक्त के साथ बदलने की अनुमति देती हैं - पूरे एमसीसी अनुभाग को डी-एनर्जेट किए बिना। प्रत्येक निकासी योग्य इकाई में एक मोल्डेड-केस सर्किट ब्रेकर या फ़्यूज़्ड स्विच डिस्कनेक्टर, एक ड्यूटी-रेटेड कॉन्टैक्टर, एक इलेक्ट्रॉनिक ओवरलोड रिले, नियंत्रण सर्किट फ़्यूज़िंग और एक यूनिट-विशिष्ट नियंत्रण टर्मिनल ब्लॉक होता है। इंटरलॉकिंग तंत्र यह सुनिश्चित करता है कि यूनिट को केवल बंद स्थिति में ही निकाला जा सकता है और लोड के तहत इसे दोबारा नहीं डाला जा सकता है। मैकेनिकल कोडिंग एक रेटिंग की एक इकाई को एक अलग रेटिंग के लिए इच्छित स्लॉट में डालने से रोकती है। वीएफडी या सॉफ्ट-स्टार्टर इकाइयों के लिए, बड़ी बाड़े की गहराई और उन्नत वेंटिलेशन को दराज प्रारूप में एकीकृत किया गया है।

मोटर सुरक्षा और टाइप 2 समन्वय

प्रत्येक मोटर सर्किट को IEC 60947-4-1 के अनुसार टाइप 2 समन्वय के लिए डिज़ाइन किया गया है। मोटर टर्मिनल शॉर्ट-सर्किट फॉल्ट के तहत, सर्किट ब्रेकर या फ़्यूज़ लाइट संपर्क वेल्डिंग से परे संपर्ककर्ता या ओवरलोड रिले को नुकसान पहुंचाए बिना फॉल्ट करंट को साफ़ करते हैं जो प्रतिस्थापन के बिना अलग किया जा सकता है। यह प्रोसेस अपटाइम के लिए आवश्यक है - मोटर शॉर्ट सर्किट के लिए स्टार्टर प्रतिस्थापन की आवश्यकता नहीं होती है। अधिभार संरक्षण चयन योग्य यात्रा वर्गों (कक्षा 10, 20, 30), चरण हानि, वर्तमान असंतुलन और पृथ्वी दोष का पता लगाने के साथ इलेक्ट्रॉनिक रिले का उपयोग करता है। मोडबस या प्रोफिबस इंटरफेस के साथ मोटर सुरक्षा रिले डीसीएस को विस्तृत थर्मल स्टेट डेटा, स्टार्ट इनहिबिट सिग्नल और पूर्वानुमानित रखरखाव अलर्ट प्रदान करते हैं।

आंतरिक पृथक्करण और कार्मिक सुरक्षा

एमसीसी आईईसी 61439-1/2 फॉर्म रेटिंग के अनुसार आंतरिक विभाजन के बढ़ते स्तर के साथ उपलब्ध है:

● फॉर्म 2: कार्यात्मक इकाइयाँ बसबारों से अलग होती हैं, लेकिन टर्मिनल इकाई के समान डिब्बे को साझा कर सकते हैं

● फॉर्म 3: सभी कार्यात्मक इकाइयाँ एक दूसरे से और बसबारों से अलग; टर्मिनल बसबारों से अलग होते हैं लेकिन जरूरी नहीं कि एक-दूसरे से अलग हों। यह औद्योगिक संयंत्रों के लिए मानक विशिष्टता है।

● फॉर्म 4: बसबारों, कार्यात्मक इकाइयों और टर्मिनलों का पूर्ण पृथक्करण - प्रत्येक अपने स्वयं के डिब्बे में। यह तेल और गैस या अन्य खतरनाक उद्योगों में उच्च-महत्वपूर्ण अनुप्रयोगों के लिए निर्दिष्ट है।

आंतरिक आर्क-फ़ॉल्ट रोकथाम को बाड़े के शीर्ष पर दबाव-राहत वेंट के माध्यम से ऑपरेटर से दूर आर्क ऊर्जा को पुनर्निर्देशित करने के लिए डिज़ाइन किया गया है, जहां निर्दिष्ट आईईसी 61641 के अनुसार आंतरिक आर्क स्थितियों के तहत परीक्षण किया गया है। बसबार कनेक्शन पर लगे शटर स्वचालित रूप से बंद हो जाते हैं क्योंकि निकासी योग्य इकाई हटा दी जाती है, जिससे लाइव बसबार के साथ आकस्मिक संपर्क को रोका जा सकता है।

नियंत्रण इंटरफ़ेस और बुद्धिमान मोटर प्रबंधन

प्रत्येक स्टार्टर यूनिट के भीतर या कार्यात्मक इकाइयों के ऊपर एक समर्पित नियंत्रण कम्पार्टमेंट में पीएलसी रिमोट I/O, संचार गेटवे, इंटरपोज़िंग रिले और मार्शलिंग टर्मिनल होते हैं। मोटर रन, स्टॉप, फॉल्ट और स्टेटस फीडबैक फील्डबस (प्रोफिबस डीपी, प्रोफिनेट, मोडबस आरटीयू/टीसीपी, ईथरनेट/आईपी, डिवाइसनेट) के माध्यम से डीसीएस को प्रेषित किया जाता है। प्रत्येक इकाई में इंटेलिजेंट मोटर प्रबंधन रिले लगातार मोटर करंट, वोल्टेज, पावर, ऊर्जा और चरण संतुलन को मापते हैं, इस डेटा को संयंत्र के परिसंपत्ति प्रबंधन या पूर्वानुमानित रखरखाव प्लेटफ़ॉर्म पर भेजते हैं। यह ऑपरेटरों को अनियोजित यात्रा का कारण बनने से पहले खराब हो रही मोटर स्थितियों - बढ़ती बेयरिंग घर्षण, इम्पेलर घिसाव, या वाइंडिंग में गिरावट - की पहचान करने में सक्षम बनाता है।

परिक्षेत्र और पर्यावरण अनुकूलन

मानक एमसीसी संलग्नक पाउडर-लेपित फिनिश के साथ 2.0 मिमी गैल्वेनाइज्ड स्टील शीट से बना है, जो इनडोर विद्युत कमरों के लिए उपयुक्त आईपी 42 सुरक्षा प्राप्त करता है। धूल भरे औद्योगिक वातावरणों के लिए - खदानें, सीमेंट संयंत्र, लकड़ी प्रसंस्करण - फ़िल्टर्ड वेंटिलेशन या एयर-टू-एयर हीट एक्सचेंजर्स के साथ IP54 या IP55 बाड़े वायुजनित कणों को बाहर करते हुए आंतरिक शीतलन का प्रबंधन करते हैं। बाहरी इंस्टॉलेशन के लिए, थर्मोस्टेटिक रूप से नियंत्रित एंटी-कंडेनसेशन हीटर, रेन कैनोपी और स्टेनलेस स्टील हार्डवेयर के साथ IP65 बाड़े उपलब्ध हैं। उष्णकटिबंधीय वातावरण में, अनुरूप रूप से लेपित पीसीबी और सीलबंद कनेक्टर नमी-प्रेरित ट्रैकिंग को रोकते हैं।

परीक्षण और गुणवत्ता आश्वासन

प्रत्येक एमसीसी पैनल एक परिभाषित फैक्ट्री स्वीकृति परीक्षण कार्यक्रम से गुजरता है: बसबार निरंतरता और इन्सुलेशन प्रतिरोध माप; सुरक्षा रिले का प्राथमिक और माध्यमिक इंजेक्शन परीक्षण; संपर्ककर्ता, स्टार्टर, और इंटरलॉक कार्यात्मक सिमुलेशन; निकासी योग्य इकाई प्रविष्टि और निकासी परीक्षण; और संचार नेटवर्क सत्यापन। प्रत्येक एमसीसी के साथ सिंगल-लाइन आरेख, लेआउट चित्र और ऑपरेशन मैनुअल के साथ एक पूर्ण एफएटी रिपोर्ट दी जाती है। एमसीसी को सीई मार्किंग और वैकल्पिक यूएल, यूकेसीए या अन्य क्षेत्रीय प्रमाणपत्रों के साथ आईईसी 61439-1/2 पर डिजाइन, निर्मित और परीक्षण किया गया है।

Csivei MCC पैनल क्यों चुनें?

फ़ैक्टरी-इंजीनियर्ड एमसीसी पैनल समाधान को सभी आवश्यकताओं को पूरा करने की सिद्ध क्षमता के लिए चुना गया था:

● मानकीकृत निकासी योग्य स्टार्टर इकाइयाँ (250ए तक) पूरे एमसीसी अनुभाग को डी-एनर्जेट किए बिना किसी भी मोटर स्टार्टर के त्वरित प्रतिस्थापन की अनुमति देती हैं।

● टाइप 2 समन्वित मोटर सुरक्षा ने यह सुनिश्चित किया कि स्टार्टर घटक को नुकसान पहुंचाए बिना मोटर शॉर्ट-सर्किट दोषों को दूर किया जाएगा।

● आर्क-फ़ॉल्ट रोकथाम और फॉर्म 3 आंतरिक पृथक्करण के साथ 65kA-रेटेड बसबार प्रणाली ने आवश्यक सुरक्षा स्तर प्रदान किया

● प्रत्येक स्टार्टर यूनिट में प्रोफिबस डीपी संचार के साथ इंटेलिजेंट मोटर प्रबंधन रिले वास्तविक समय मोटर डेटा को एससीएडीए तक पहुंचाता है - वर्तमान, बिजली, चलने के घंटे, प्रारंभ की संख्या, उपयोग की गई थर्मल क्षमता और ऊर्जा खपत - पूर्वानुमानित रखरखाव शेड्यूलिंग को सक्षम करना

● मल्टी-सेक्शन लाइन-अप इंटीग्रेटेड एयर सर्किट ब्रेकर इनकमर्स, वातन ब्लोअर के लिए वीएफडी सेक्शन, बड़े पंपों के लिए सॉफ्ट-स्टार्टर सेक्शन, और सामान्य मोटर लोड के लिए मानक निकासी योग्य स्टार्टर सेक्शन - सभी एक सामान्य बसबार सिस्टम के भीतर

अक्सर पूछे जाने वाले प्रश्नों

Q1: सोलर पंप नियंत्रण प्रणाली और मानक वितरण बोर्ड के बीच क्या अंतर है?

एक वितरण बोर्ड मुख्य रूप से फ़्यूज़ या सर्किट ब्रेकर के साथ अंतिम सर्किट को बिजली वितरित करता है लेकिन आम तौर पर मोटर स्टार्टिंग या नियंत्रण को एकीकृत नहीं करता है। एक मोटर नियंत्रण केंद्र एक एकल संरचित असेंबली में मोटर स्टार्टर्स (संपर्ककर्ता, ओवरलोड और ड्राइव), मोटर सुरक्षा और नियंत्रण इंटेलिजेंस को जोड़ता है - प्रत्येक कार्यात्मक इकाई को विशेष रूप से मोटर लोड के लिए डिज़ाइन किया गया है, न कि केवल एक सामान्य सर्किट के लिए। एमसीसी में निकासी योग्य इकाई क्षमता, बसबार पृथक्करण और व्यापक मोटर प्रबंधन संचार सुविधाएँ भी शामिल हैं जो वितरण बोर्डों में नहीं पाई जाती हैं।

Q2: एक सोलर पंप नियंत्रण प्रणाली कितनी मोटरों को समायोजित कर सकती है?

संख्या अनुभाग संख्या और इकाई आकार पर निर्भर करती है। एक एकल ऊर्ध्वाधर खंड आम तौर पर उनकी पावर रेटिंग के आधार पर 4 से 12 मोटर स्टार्टर इकाइयों को समायोजित करता है। एक मल्टी-सेक्शन एमसीसी लाइन-अप 50, 100 या अधिक मोटरों को समायोजित कर सकता है। हमारे एप्लिकेशन इंजीनियर आपकी मोटर सूची और साइट की बाधाओं के आधार पर लेआउट को अनुकूलित करेंगे।

Q3: निश्चित इकाइयों की तुलना में निकासी योग्य इकाइयों का क्या फायदा है?

निकासी योग्य (दराज-प्रकार) इकाइयां एक दोषपूर्ण स्टार्टर को अलग करने, एमसीसी से भौतिक रूप से वापस लेने और एक अतिरिक्त के साथ बदलने की अनुमति देती हैं - यह सब कुछ मिनटों के भीतर और पूरे एमसीसी अनुभाग को डी-एनर्जेट किए बिना। मुख्य बसबार सक्रिय रहते हैं और अन्य मोटर सर्किट चालू रहते हैं। यह सतत प्रक्रिया उद्योगों के लिए महत्वपूर्ण है जहां एक मोटर पर अनियोजित डाउनटाइम कैस्केड नहीं होना चाहिए। स्थिर इकाइयों की लागत कम होती है लेकिन स्टार्टर प्रतिस्थापन के लिए एमसीसी अनुभाग को डी-एनर्जीकृत करने की आवश्यकता होती है।

प्रश्न4: फॉर्म 2, फॉर्म 3, और फॉर्म 4 पृथक्करण का क्या मतलब है?

ये IEC 61439-1/2 के अनुसार आंतरिक कंपार्टमेंटलाइज़ेशन की डिग्री को संदर्भित करते हैं। फॉर्म 2 कार्यात्मक इकाइयों को बसबारों से अलग करता है। फॉर्म 3 व्यक्तिगत कार्यात्मक इकाइयों के बीच अलगाव जोड़ता है। फॉर्म 4 अतिरिक्त रूप से टर्मिनलों को एक दूसरे से और अन्य कार्यात्मक इकाइयों से अलग करता है। उच्च रूप रखरखाव के दौरान अधिक सुरक्षा प्रदान करते हैं और चाप दोषों को अधिक प्रभावी ढंग से नियंत्रित करते हैं, लेकिन लागत अधिक होती है। हम आपके परिचालन और रखरखाव दर्शन के आधार पर उचित फॉर्म की अनुशंसा करेंगे।

Q5: मुझे अपने एमसीसी के लिए किस शॉर्ट-सर्किट रेटिंग की आवश्यकता होगी?

यह उस बिंदु पर संभावित फॉल्ट करंट द्वारा निर्धारित किया जाता है जहां एमसीसी कनेक्ट होता है, जो अपस्ट्रीम ट्रांसफार्मर केवीए रेटिंग, प्रतिबाधा और केबल प्रतिबाधा पर निर्भर करता है। विशिष्ट औद्योगिक प्रतिष्ठानों को 400V पर 50kA या 65kA की आवश्यकता होती है। पावर स्टेशन और बड़े प्रोसेस प्लांट सहायक बोर्डों को 80kA या 100kA की आवश्यकता हो सकती है। हम आपके सिस्टम डेटा का विश्लेषण करेंगे और सही रेटिंग निर्दिष्ट करेंगे।

Q6: MCC हमारे DCS या SCADA सिस्टम के साथ कैसे संचार करता है?

प्रत्येक मोटर स्टार्टर इकाई या इकाइयों के समूह में एक संचार इंटरफ़ेस शामिल होता है - आमतौर पर प्रोफिबस डीपी, प्रोफ़िनेट, मोडबस आरटीयू/टीसीपी, या ईथरनेट/आईपी - जो आपके प्लांट नियंत्रण नेटवर्क से जुड़ता है। मोटर की स्थिति (चलना, रुकना, ट्रिप होना), करंट, ऊर्जा और डायग्नोस्टिक डेटा लगातार प्रसारित होते हैं। डीसीएस दूर से मोटरों को चालू/बंद कर सकता है और अलार्म सूचना प्राप्त कर सकता है।

Q7: क्या एमसीसी को भविष्य में बढ़ाया जा सकता है?

हाँ। एमसीसी को लाइन-अप के दोनों छोर पर विस्तारशीलता के लिए डिज़ाइन किया गया है। यदि भविष्य में मोटर जोड़ने की योजना है तो हम शुरुआती क्रम में अतिरिक्त ऊर्ध्वाधर अनुभाग या अतिरिक्त यूनिट स्लॉट शामिल करने की सलाह देते हैं। मौजूदा एमसीसी का विस्तार करने के लिए मूल बसबार रेटिंग और डिज़ाइन का मिलान आवश्यक है, इसलिए अनुकूलता के लिए मूल निर्माता को बनाए रखना महत्वपूर्ण है।

प्रश्न8: एमसीसी पैनल को किस रखरखाव की आवश्यकता होती है?

अनुशंसित रखरखाव में शामिल हैं: बसबार जोड़ों और समाप्ति बिंदुओं का वार्षिक थर्मल इमेजिंग सर्वेक्षण; निकासी योग्य इकाई इंटरलॉक और शटर तंत्र का कार्यात्मक परीक्षण; सुरक्षा रिले सेटिंग्स और यात्रा कार्यों का सत्यापन; वेंटिलेशन फिल्टर की सफाई; और दरवाजे की सील और गास्केट का निरीक्षण। ऑपरेशन मैनुअल में एक विस्तृत रखरखाव कार्यक्रम प्रदान किया गया है।
