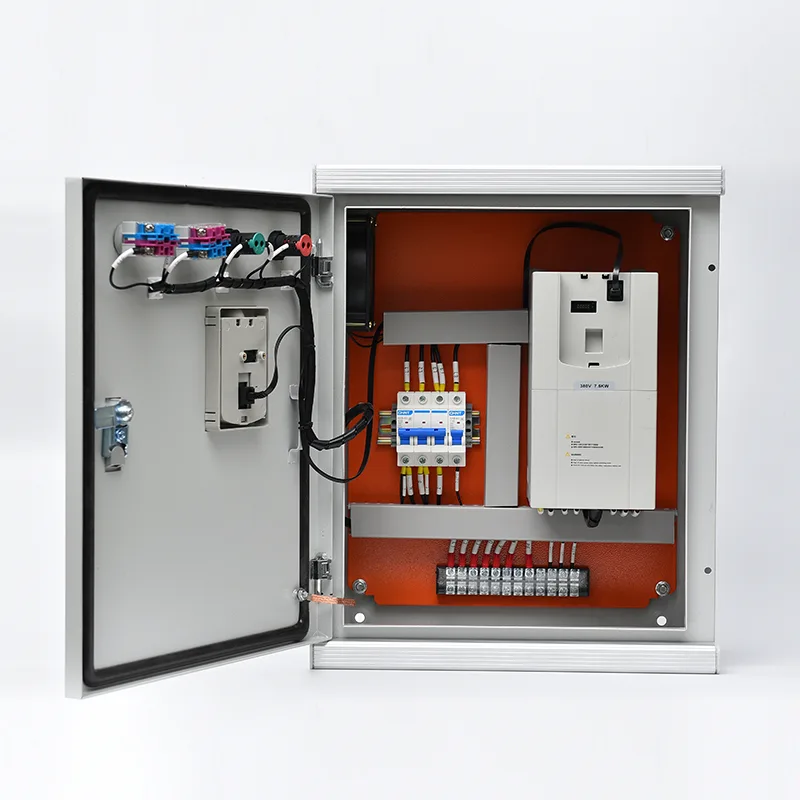

वीएफडी नियंत्रण कक्ष

IP42 से IP65 रेटेड एक उद्देश्य-निर्मित बाड़े में स्थित, यह कैबिनेट सभी आवश्यक शक्ति और नियंत्रण बुनियादी ढांचे के साथ एक चर-आवृत्ति ड्राइव इकाई को एकीकृत करता है: हार्मोनिक शमन और मोटर केबल सुरक्षा, इनपुट फ़्यूज़िंग या सर्किट ब्रेकर सुरक्षा, आवश्यकतानुसार एक आउटपुट डीवी / डीटी फ़िल्टर या साइन फ़िल्टर, और एक पूर्ण विशेषताओं वाले मोटर सुरक्षा सूट के लिए आने वाले मुख्य अलगाव, लाइन और लोड रिएक्टर। मानक वोल्टेज वर्गों (380V, 400V, 480V, 690V) में पावर रेटिंग 0.75kW से 630kW तक फैली हुई है। वीएफडी स्वयं एक उच्च-प्रदर्शन वेक्टर-नियंत्रण ड्राइव है जो स्वचालित ऊर्जा अनुकूलन और दबाव, प्रवाह या तापमान विनियमन के लिए एक एकीकृत पीआईडी ​​नियंत्रक के साथ शून्य गति पर पूर्ण टॉर्क प्रदान करता है। डोर-माउंटेड एचएमआई कीपैड या टचस्क्रीन स्थानीय नियंत्रण, पैरामीटर एक्सेस और डायग्नोस्टिक जानकारी प्रदान करता है, जबकि मोडबस आरटीयू/टीसीपी, प्रोफिबस, प्रोफिनेट, या ईथरनेट/आईपी संचार पोर्ट प्लांट-वाइड ऑटोमेशन सिस्टम में दूरस्थ पर्यवेक्षण और एकीकरण को सक्षम करते हैं। एक मैनुअल बाईपास विकल्प - संपर्ककर्ताओं या एक एकीकृत ट्रांसफर स्विच का उपयोग करके - ड्राइव सर्विसिंग के दौरान प्रक्रिया की निरंतरता बनाए रखने के लिए मुख्य आपूर्ति से सीधे मोटर संचालन की अनुमति देता है। व्यापक सुरक्षा कार्य शॉर्ट सर्किट, ओवरलोड, ओवरवॉल्टेज, अंडरवोल्टेज, चरण हानि, पृथ्वी दोष, मोटर स्टाल और ओवरटेम्परेचर को कवर करते हैं, रखरखाव विश्लेषण के लिए सभी यात्रा घटनाओं को लॉग किया जाता है।

उत्पाद अनुप्रयोग

जहां भी मोटर-चालित उपकरण गति नियंत्रण, ऊर्जा दक्षता और सॉफ्ट स्टार्टिंग से लाभान्वित होते हैं, वीएफडी कंट्रोल पैनल औद्योगिक और बुनियादी ढांचे के अनुप्रयोगों के लिए एक पूर्ण, पूर्व-इंजीनियर्ड ड्राइव समाधान प्रदान करता है।

जल एवं अपशिष्ट जल पम्पिंग स्टेशन

नगरपालिका जल आपूर्ति और सीवेज उपचार संयंत्र पूरे दिन परिवर्तनीय मांग के साथ बड़े पंप संचालित करते हैं। एक बोरहोल, बूस्टर, या ट्रांसफर पंप चलाने वाला वीएफडी कंट्रोल पैनल थ्रॉटलिंग वाल्व के बिना निरंतर पानी के दबाव या प्रवाह को बनाए रखने के लिए मोटर गति को नियंत्रित करता है - आमतौर पर फिक्स्ड-स्पीड डायरेक्ट-ऑन-लाइन ऑपरेशन की तुलना में 20% से 40% ऊर्जा बचत प्राप्त होती है। सॉफ्ट-स्टार्ट क्षमता लंबी पाइपलाइनों में पानी के हथौड़े को खत्म करती है और पंप इम्पेलर्स, शाफ्ट और कपलिंग पर यांत्रिक तनाव को कम करती है। अपशिष्ट जल अनुप्रयोगों में, स्वचालित रैंपिंग गीले मौसम के चरम प्रवाह के दौरान अधिभार अतिप्रवाह को रोकती है। अतिरेक-तैयार कॉन्फ़िगरेशन ड्यूटी/स्टैंडबाय पंप परिवर्तन की अनुमति देता है।

औद्योगिक पंखे एवं ब्लोअर

बिजली स्टेशनों, सीमेंट संयंत्रों, खदानों और विनिर्माण सुविधाओं में बड़े केन्द्रापसारक और अक्षीय पंखे आदर्श वीएफडी उम्मीदवार हैं। कैबिनेट इनलेट वेन या डैम्पर थ्रॉटलिंग नुकसान के बिना दहन वायु, निकास, धूल निष्कर्षण, या प्रक्रिया शीतलन के लिए सटीक वायु प्रवाह नियंत्रण को सक्षम बनाता है। बॉयलरों और भट्टियों में प्रेरित-ड्राफ्ट और फोर्स्ड-ड्राफ्ट पंखों का वीएफडी नियंत्रण इष्टतम वायु-से-ईंधन अनुपात को बनाए रखते हुए बड़ी ऊर्जा बचत प्रदान करता है। धुआं निकालने और सुरंग वेंटिलेशन प्रशंसकों को कैबिनेट के फायरमैन की ओवरराइड सुविधा से लाभ होता है, जो वीएफडी स्थिति के बावजूद सीधे-ऑन-लाइन आपातकालीन संचालन की अनुमति देता है।

कंप्रेसर एवं प्रशीतन प्रणाली

औद्योगिक प्रशीतन, वायु पृथक्करण और प्रक्रिया गैस अनुप्रयोगों में पेंच, प्रत्यागामी और केन्द्रापसारक कम्प्रेसर गति-नियंत्रित होने पर आंशिक लोड पर सबसे कुशलता से काम करते हैं। वीएफडी कंट्रोल पैनल वैरिएबल कूलिंग या प्रक्रिया की मांग से मेल खाने के लिए कंप्रेसर मोटर की गति को समायोजित करता है, लोड/अनलोड साइक्लिंग ऊर्जा हानि से बचने के दौरान सटीक सक्शन या डिस्चार्ज दबाव बनाए रखता है। दबाव ट्रांसड्यूसर फीडबैक के साथ एकीकृत पीआईडी ​​नियंत्रण सख्त विनियमन प्रदान करता है, और त्वरण रैंप नियंत्रण संयंत्र विद्युत प्रणाली पर स्टार्ट-अप वर्तमान वृद्धि को सीमित करता है।

कन्वेयर, क्रशर और सामग्री प्रबंधन

खनन कन्वेयर, एग्रीगेट क्रशर और थोक सामग्री हैंडलिंग सिस्टम बेल्ट फिसलन, यांत्रिक झटके और सामग्री रिसाव को रोकने के लिए उच्च प्रारंभिक टोक़ और नियंत्रित त्वरण की मांग करते हैं। वीएफडी कंट्रोल पैनल प्रोग्रामयोग्य त्वरण रैंप, गियरबॉक्स, कपलिंग और बेल्ट स्प्लिसेस की सुरक्षा के साथ शून्य गति से पूर्ण टॉर्क प्रदान करता है। क्रशर अनुप्रयोगों में, वीएफडी की वर्तमान सीमा फ़ंक्शन और स्टाल सुरक्षा जाम-सामग्री अधिभार स्थितियों के खिलाफ मोटर की रक्षा करती है।

एचवीएसी ठंडा एवं शीतलक जल प्रणालियाँ

कई चिलर्स, कूलिंग टावरों और जल परिसंचरण पंपों के साथ केंद्रीय संयंत्र एचवीएसी सिस्टम भवन भार के आधार पर प्रवाह को नियंत्रित करने के लिए इसका उपयोग करते हैं। अलग-अलग दबाव पर प्रतिक्रिया करने वाले माध्यमिक ठंडा पानी पंप, इष्टतम कंडेनसर पानी के तापमान के लिए कूलिंग टावर प्रशंसक गति नियंत्रण, और कंडेनसर पानी पंप मॉड्यूलेशन सभी बीएसीनेट या मोडबस के माध्यम से बीएमएस कनेक्टिविटी के साथ कैबिनेट-एकीकृत वीएफडी नियंत्रण से लाभान्वित होते हैं।

सिंचाई एवं कृषि पम्पिंग

बड़े पैमाने पर केंद्र-धुरी, ड्रिप और बाढ़ सिंचाई प्रणालियों के लिए बढ़ते मौसम के दौरान परिवर्तनशील जल वितरण दरों की आवश्यकता होती है। पंप स्टेशन पर एक वीएफडी पैनल ऑपरेटर को एक साधारण पोटेंशियोमीटर, एचएमआई, या रिमोट टेलीमेट्री सिग्नल के माध्यम से प्रवाह दर का चयन करने में सक्षम बनाता है - फसल की पानी की मांग और उपलब्ध जल आवंटन के लिए पंप आउटपुट का सटीक मिलान करता है।

तकनीकी गहरा गोता

वीएफडी कैबिनेट सभी बिजली प्रबंधन, सुरक्षा और नियंत्रण उपप्रणालियों के साथ एक चर-आवृत्ति ड्राइव को एकीकृत करता है - एक एकल, पूर्व-परीक्षणित बाड़े में एक पूर्ण मोटर स्टार्टिंग और गति-नियंत्रण समाधान प्रदान करता है।

मुख्य विद्युत पथ और सर्किट संरक्षण

आने वाली तीन-चरण की आपूर्ति कैबिनेट के पूर्ण-लोड वर्तमान प्लस ड्राइव घाटे के लिए रेटेड मुख्य आइसोलेटर या मोल्डेड-केस सर्किट ब्रेकर से जुड़ती है। इनपुट फ़्यूज़िंग वीएफडी के रेक्टिफायर चरण के लिए अर्धचालक-रेटेड (एआर) सुरक्षा प्रदान करता है, जिसमें आंतरिक दोषों के दौरान डायोड क्षति से पहले फ़्यूज़ समाशोधन सुनिश्चित करने के लिए समन्वय होता है। इनपुट हार्मोनिक करंट विरूपण को कम करने और ड्राइव के डीसी बस कैपेसिटर को सप्लाई-साइड वोल्टेज स्पाइक्स से बचाने के लिए एक लाइन रिएक्टर या डीसी लिंक चोक को मानक के रूप में शामिल किया गया है। महत्वपूर्ण पृष्ठभूमि हार्मोनिक विरूपण या मांग उपयोगिता कनेक्शन आवश्यकताओं वाले इंस्टॉलेशन के लिए, एक निष्क्रिय हार्मोनिक फ़िल्टर या सक्रिय फ्रंट-एंड रेक्टिफायर का विकल्प चुना जा सकता है।

वीएफडी ड्राइव प्रौद्योगिकी

कैबिनेट का दिल एक उच्च-प्रदर्शन वेक्टर-नियंत्रण वीएफडी है जो छठी पीढ़ी के आईजीबीटी पावर मॉड्यूल और एक उच्च गति डीएसपी या एफपीजीए नियंत्रण कोर को नियोजित करता है। ओपन-लूप और बंद-लूप वेक्टर नियंत्रण मोड उपलब्ध हैं - मानक पंप और फैन ड्यूटी के लिए ओपन-लूप, उच्च-टोक़, कम गति वाले अनुप्रयोगों जैसे एक्सट्रूडर या होइस्ट के लिए एनकोडर फीडबैक के साथ बंद-लूप। ड्राइव स्वचालित रूप से अनुकूलित स्विचिंग आवृत्ति के साथ एक पल्स-चौड़ाई-संग्राहक तरंग का उत्पादन करती है, जो मोटर ध्वनिक शोर और ड्राइव हानि के बीच संतुलित होती है। मुख्य ड्राइव सुविधाओं में शामिल हैं:

● स्थिर कम गति संचालन के लिए स्वचालित टॉर्क बूस्ट और स्लिप मुआवजा

●  बिना ट्रिपिंग के कोस्टिंग मोटर को पकड़ने की फ्लाइंग-स्टार्ट क्षमता

●  यांत्रिक अनुनाद से बचने के लिए प्रोग्रामयोग्य स्किप आवृत्तियों

● सेटपॉइंट रैंप, स्लीप/वेक लॉजिक और पंप स्टेजिंग अनुप्रयोगों के लिए दोहरे चैनल फीडबैक के साथ एकीकृत पीआईडी ​​नियंत्रक

आउटपुट फ़िल्टरिंग और मोटर सुरक्षा

कैबिनेट और मोटर के बीच केबल की दूरी के आधार पर, आउटपुट फ़िल्टरिंग शामिल है:

डीवी/डीटी फ़िल्टर: लगभग 100-150 मीटर तक केबल चलाने के लिए मोटर टर्मिनलों पर वोल्टेज वृद्धि समय और पीक वोल्टेज को सीमित करता है

साइन फिल्टर: 150 मीटर से अधिक के केबल रन के लिए और सबमर्सिबल पंप अनुप्रयोगों के लिए एक निकट-साइनसॉइडल तरंग प्रदान करता है जहां मोटर वाइंडिंग इन्सुलेशन वोल्टेज तनाव के प्रति संवेदनशील है

ड्यूटी/स्टैंडबाय मोटर चयन के लिए आउटपुट संपर्ककर्ता जहां आवश्यक हो वहां एकीकृत किए जाते हैं। मोटर सुरक्षा कार्य - थर्मल ओवरलोड, चरण हानि, वर्तमान असंतुलन, स्टाल डिटेक्शन, अंडरलोड (ड्राई-रन), और अर्थ फॉल्ट - ड्राइव के सॉफ़्टवेयर में लगातार चलते हैं और निर्दिष्ट होने पर बाहरी ओवरलोड रिले द्वारा पूरक होते हैं।

बाईपास कॉन्फ़िगरेशन और प्रक्रिया निरंतरता

एक मैनुअल बाईपास सर्किट - ड्यूटी-रेटेड संपर्ककर्ताओं या यांत्रिक रूप से इंटरलॉक्ड ट्रांसफर स्विच के साथ बनाया गया है - मोटर को मुख्य आपूर्ति से सीधे चलाने की अनुमति देता है जबकि वीएफडी को सर्विसिंग के लिए अलग किया जाता है। बायपास को ऑफ-लोड ट्रांसफर के लिए डिज़ाइन किया गया है: वीएफडी और बायपास मोड के बीच स्विच करने से पहले मोटर को बंद कर देना चाहिए। एकीकृत विद्युत और यांत्रिक इंटरलॉकिंग ड्राइव आउटपुट टर्मिनलों में मुख्य बिजली की अनजाने बैक-फीडिंग को रोकती है, जिससे भयावह क्षति हो सकती है। एक वैकल्पिक स्वचालित बाईपास कॉन्फ़िगरेशन महत्वपूर्ण अनुप्रयोगों में प्रक्रिया निरंतरता बनाए रखते हुए, वीएफडी ट्रिप पर निर्बाध ड्राइव-टू-मेन ट्रांसफर को प्रबंधित करने के लिए प्रोग्रामेबल लॉजिक रिले या छोटे पीएलसी का उपयोग करता है।

मल्टी-मोटर और सिंक्रोनाइज़्ड कॉन्फ़िगरेशन

उन अनुप्रयोगों के लिए जहां कई मोटरों को एक ही ड्राइव (अनुक्रमिक कर्तव्य) साझा करना होगा, कैबिनेट में पीएलसी-आधारित अनुक्रमण तर्क के साथ प्रति-मोटर आउटपुट संपर्ककर्ता शामिल हैं। सिंक्रनाइज़ गति की आवश्यकता वाले मल्टी-मोटर अनुप्रयोगों के लिए - जैसे कि ट्विन कन्वेयर या मल्टी-फैन एयर-कूल्ड कंडेनसर - व्यक्तिगत आउटपुट इनवर्टर एक सामान्य डीसी बस से संचालित होते हैं या मास्टर/स्लेव गति और टॉर्क नियंत्रण के साथ हाई-स्पीड इंटर-ड्राइव संचार के माध्यम से सिंक्रनाइज़ होते हैं।

नियंत्रण इंटरफ़ेस, संचार और एचएमआई

डोर-माउंटेड ऑपरेटर इंटरफ़ेस स्थानीय स्टार्ट/स्टॉप, स्पीड रेफरेंस (पोटेंशियोमीटर या कीपैड एंट्री के माध्यम से), मोड चयन (वीएफडी/बायपास/ऑफ), और सिस्टम स्थिति संकेत प्रदान करता है। जटिल मल्टी-मोटर या प्रोसेस-लूप अनुप्रयोगों के लिए एक ग्राफिकल एचएमआई टचस्क्रीन उपलब्ध है, जो वास्तविक समय ऑपरेटिंग पैरामीटर, ट्रेंड डेटा, अलार्म लॉग और ऊर्जा खपत मेट्रिक्स प्रदर्शित करता है।

संचार पोर्ट सभी प्रमुख औद्योगिक प्रोटोकॉल का समर्थन करते हैं: मोडबस आरटीयू (आरएस485), मोडबस टीसीपी, प्रोफिबस डीपी, प्रोफिनेट, ईथरनेट/आईपी, और बीएसीनेट। ड्राइव एक व्यापक डेटा सेट - गति, करंट, टॉर्क, पावर, डीसी बस वोल्टेज, तापमान, चलने के घंटे और ऊर्जा खपत - को पर्यवेक्षी SCADA, DCS, या BMS को उजागर करता है। रिमोट स्टार्ट/स्टॉप और स्पीड रेफरेंस कमांड स्वीकार किए जाते हैं, संचार खो जाने पर हार्टबीट टाइमआउट और कॉन्फ़िगर करने योग्य फ़ॉलबैक रणनीतियों के साथ।

संलग्नक और पर्यावरण डिजाइन

फ़्लोर-स्टैंडिंग कैबिनेट 1.5 मिमी से 2.0 मिमी गैल्वेनाइज्ड या स्टेनलेस स्टील शीट से बना है, जो लगातार वेल्डेड और पाउडर-लेपित है। IP42 से IP65 तक सुरक्षा रेटिंग साइट की स्थितियों के अनुरूप है:

●  IP42/IP43: इनडोर विद्युत कक्ष और मोटर नियंत्रण केंद्र

● IP54/IP55: धूल-प्रवण औद्योगिक वातावरण, पंप स्टेशन और अर्ध-उजागर स्थान

●  IP65: बारिश और धूल के संपर्क में आने पर बाहरी स्थापना

थर्मल प्रबंधन प्राकृतिक संवहन, तापमान-नियंत्रित प्रशंसकों के साथ फ़िल्टर्ड मजबूर-वायु वेंटिलेशन और, उच्च-शक्ति या उच्च-परिवेश प्रतिष्ठानों, एयर-टू-एयर हीट एक्सचेंजर्स या एयर कंडीशनिंग इकाइयों के एक गणना संयोजन का उपयोग करता है। कैबिनेट के आंतरिक तापमान में वृद्धि को वीएफडी निर्माता के अधिकतम ऑपरेटिंग तापमान के आधार पर गणना द्वारा सत्यापित किया जाता है, आमतौर पर व्युत्पन्न के आधार पर 40 डिग्री सेल्सियस से 50 डिग्री सेल्सियस परिवेश।

परीक्षण एवं प्रमाणीकरण

प्रत्येक वीएफडी कैबिनेट एक परिभाषित फैक्ट्री स्वीकृति परीक्षण से गुजरता है: पावर-सर्किट निरंतरता और इन्सुलेशन प्रतिरोध, वीएफडी पैरामीटर अपलोड और अनुमोदित पैरामीटर शेड्यूल के खिलाफ सत्यापन, नियंत्रण वायरिंग पॉइंट-टू-पॉइंट, स्टार्ट/स्टॉप का कार्यात्मक सिमुलेशन, गति नियंत्रण, बाईपास ट्रांसफर (जहां फिट किया गया है), और सुरक्षा इंटरलॉक सत्यापन। पूर्ण FAT दस्तावेज़ उपलब्ध कराया गया है. कैबिनेट को IEC 61439-1/2 के अनुसार डिज़ाइन और निर्मित किया गया है, जहां आवश्यक होने पर सभी घटक CE-चिह्नित और UL प्रमाणीकरण उपलब्ध हैं।

अक्सर पूछे जाने वाले प्रश्नों

Q1: वीएफडी और वीएफडी कंट्रोल पैनल खरीदने में क्या अंतर है?

एक स्टैंडअलोन वीएफडी को पूर्ण स्थापना के लिए अतिरिक्त घटकों की आवश्यकता होती है: एक अपस्ट्रीम सर्किट ब्रेकर या फ़्यूज़, लाइन और लोड रिएक्टर, लंबे केबल रन के लिए आउटपुट फ़िल्टर, एक बाईपास सर्किट यदि ड्राइव सेवा के दौरान प्रक्रिया निरंतरता की आवश्यकता होती है, और थर्मल प्रबंधन के साथ एक संलग्नक। वीएफडी कंट्रोल पैनल इन सभी को - पूर्व-इंजीनियर्ड, पूर्व-वायर्ड और पूर्व-परीक्षणित - एक ही असेंबली में एकीकृत करता है। यह ऑन-साइट डिज़ाइन अज्ञात को समाप्त करता है, इंस्टॉलेशन समय को कम करता है, और संपूर्ण मोटर ड्राइव सिस्टम के लिए एकल बिंदु की वारंटी प्रदान करता है।

Q2: कौन सी बिजली रेटिंग और वोल्टेज उपलब्ध हैं?

मानक विन्यास 380V, 400V, 480V और 690V तीन-चरण आपूर्ति में 0.75kW से 630kW को कवर करते हैं। अनुरोध पर उच्च पावर रेटिंग उपलब्ध हैं। प्रत्येक कैबिनेट आपके द्वारा प्रदान किए गए विशिष्ट मोटर नेमप्लेट डेटा के लिए बनाया गया है - बिजली, वोल्टेज, पूर्ण-लोड करंट और ड्यूटी।

Q3: मोटर केबल कैबिनेट और मोटर के बीच कितनी दूर तक चल सकती है?

केबल की लंबाई सीमा स्थापित आउटपुट फ़िल्टरिंग पर निर्भर करती है। फ़िल्टर किए बिना, वीएफडी निर्माता आमतौर पर केबल रन को 50 मीटर तक सीमित करता है। एक dV/dt फ़िल्टर इसे लगभग 150 मीटर तक बढ़ाता है। एक साइन फ़िल्टर केबल को 300 मीटर से अधिक चलने की अनुमति देता है और अज्ञात या पुराने वाइंडिंग इन्सुलेशन वाले सबमर्सिबल पंप और मोटरों के लिए इसकी दृढ़ता से अनुशंसा की जाती है। हम आपके इंस्टॉलेशन डेटा के आधार पर उपयुक्त आउटपुट फ़िल्टर का चयन करेंगे।

Q4: क्या कैबिनेट कई मोटरों को नियंत्रित कर सकता है?

हां, कई कॉन्फ़िगरेशन में: अनुक्रमिक कर्तव्य (एक वीएफडी, एकाधिक मोटर्स, सक्रिय मोटर का चयन करने वाले आउटपुट संपर्ककर्ताओं के साथ एक समय में केवल एक चलता है), सिंक्रोनस मल्टी-मोटर (एक कैबिनेट में कई वीएफडी एक डीसी बस साझा करते हैं या मास्टर/स्लेव गति मिलान के लिए संचार करते हैं), या स्वतंत्र नियंत्रण (एक बड़े कैबिनेट में कई स्वतंत्र वीएफडी)। हमें अपना आवेदन बताएं और हम सही टोपोलॉजी इंजीनियर करेंगे।

Q5: VFD कंट्रोल पैनल मेरे प्लांट SCADA या DCS के साथ कैसे एकीकृत होता है?

वीएफडी का संचार पोर्ट - मोडबस आरटीयू, मोडबस टीसीपी, प्रोफिबस, प्रोफिनेट, ईथरनेट/आईपी, या बीएसीनेट - सीधे आपके पर्यवेक्षी सिस्टम से जुड़ता है। सभी परिचालन डेटा, अलार्म और डायग्नोस्टिक्स उपलब्ध हैं। नेटवर्क विफल होने पर सुरक्षित संचालन सुनिश्चित करने के लिए कॉन्फ़िगर करने योग्य संचार-हानि व्यवहार के साथ दो-तरफ़ा नियंत्रण (रिमोट स्टार्ट/स्टॉप, स्पीड संदर्भ) समर्थित है।

Q7: कैबिनेट को किस रखरखाव की आवश्यकता है?

नियमित रखरखाव सीधा है: अर्ध-वार्षिक सफाई या वेंटिलेशन फिल्टर का प्रतिस्थापन, बिजली समाप्ति का वार्षिक थर्मोग्राफिक निरीक्षण, और बाईपास सर्किट और सुरक्षा इंटरलॉक का वार्षिक कार्यात्मक परीक्षण। वीएफडी के पास अपने डीसी लिंक कैपेसिटर और कूलिंग प्रशंसकों के लिए एक निर्दिष्ट सेवा जीवन है - आमतौर पर परिचालन स्थितियों के आधार पर 5 से 10 साल - और ये प्रतिस्थापन योग्य घटक हैं। पूर्ण रखरखाव कार्यक्रम ऑपरेशन मैनुअल में दर्ज़ किए गए हैं।

Q8: क्या कैबिनेट धूल भरे या उच्च तापमान वाले वातावरण में काम कर सकता है?

हाँ। आपकी साइट की स्थितियों के आधार पर बाड़े की सुरक्षा रेटिंग और थर्मल प्रबंधन रणनीति का चयन किया जाता है। धूल भरे वातावरण के लिए, महीन-निस्पंदन इनटेक फिल्टर के साथ IP55 या IP65 निर्दिष्ट है। 40 डिग्री सेल्सियस से ऊपर परिवेश के तापमान के लिए, वीएफडी व्युत्पन्न, कैबिनेट एयर कंडीशनिंग, या एयर-टू-वॉटर हीट एक्सचेंजर्स सुरक्षित आंतरिक स्थिति सुनिश्चित करते हैं। हम इंजीनियरिंग चरण के दौरान आपके साइट डेटा का आकलन करेंगे और उचित पर्यावरणीय सुदृढ़ीकरण का प्रस्ताव देंगे।

M5 ग्राहक स्पॉटलाइट

एक क्षेत्रीय जल उपयोगिता - पंप स्टेशन आधुनिकीकरण कार्यक्रम

पृष्ठभूमि

दक्षिण अमेरिका में एक क्षेत्रीय जल उपयोगिता अपने वितरण नेटवर्क में 60 से अधिक बोरहोल और बूस्टर पंप स्टेशन संचालित करती है, जो लगभग दो मिलियन की आबादी को सेवा प्रदान करती है। कई पंप स्टेशन दशकों पुराने थे, जो प्रवाह नियंत्रण के लिए थ्रॉटलिंग वाल्व के साथ फिक्स्ड-स्पीड डायरेक्ट-ऑन-लाइन स्टार्टर का उपयोग करते थे। उपयोगिता को बढ़ती ऊर्जा लागत, पानी के हथौड़ा और यांत्रिक तनाव से लगातार पंप और पाइपवर्क विफलताओं और अप्रचलित नियंत्रण हार्डवेयर के लिए प्रतिस्थापन भागों की सोर्सिंग में बढ़ती कठिनाई का सामना करना पड़ा।

चुनौती

उपयोगिता ने चरणबद्ध कार्यक्रम में वीएफडी नियंत्रण के साथ अपने पंप स्टेशनों को आधुनिक बनाने के लिए चुना, पहले 20 सबसे बड़े स्टेशनों को लक्षित किया। प्रत्येक स्टेशन ने एक समान प्रोफ़ाइल प्रस्तुत की: दो से चार ड्यूटी/स्टैंडबाय पंप सेट (45 किलोवाट से 200 किलोवाट), लंबे मोटर केबल रन (अक्सर सबमर्सिबल बोरहोल पंपों के लिए 150 मीटर से अधिक), दूरदराज के स्थानों में धूल भरे अर्ध-बाहरी वातावरण, और जटिल सिस्टम रखरखाव के लिए सीमित ऑन-साइट विद्युत समर्थन।

विशिष्ट बाधाओं में शामिल हैं:

● वीएफडी समाधान को मोटर वाइंडिंग इन्सुलेशन को खराब किए बिना सबमर्सिबल पंपों तक लंबे केबल रन को समायोजित करना था

● वीएफडी सर्विसिंग के दौरान पानी की आपूर्ति बनाए रखने के लिए एक मैनुअल बाईपास अनिवार्य था, क्योंकि कई स्टेशनों में स्टैंडबाय पंप अतिरेक नहीं था

●  महंगी साइट विज़िट को कम करने के लिए दूरस्थ निगरानी क्षमता आवश्यक थी

●  विद्युत स्थापना को न्यूनतम वीएफडी कमीशनिंग अनुभव वाले स्थानीय ठेकेदारों द्वारा पूरा किया जाना था

हमारे वीएफडी नियंत्रण पैनल क्यों चुनें?

घटक-स्रोत वीएफडी रेट्रोफिट्स और एकीकृत वीएफडी नियंत्रण पैनल दोनों का मूल्यांकन करने के बाद, उपयोगिता ने कैबिनेट दृष्टिकोण का चयन किया। लाभ स्पष्ट थे:

● प्रत्येक कैबिनेट को विशिष्ट केबल लंबाई और मोटर इन्सुलेशन प्रकार से मेल खाने वाले आउटपुट साइन फिल्टर के साथ फैक्ट्री-इंजीनियर किया गया था, जो परावर्तित तरंग वोल्टेज स्पाइक्स से मोटर वाइंडिंग क्षति के किसी भी जोखिम को समाप्त करता है।

● एकीकृत मैनुअल बाईपास सर्किट, पूर्व-वायर्ड और परीक्षण, ने उपयोगिता को विश्वास दिलाया कि किसी भी वीएफडी सेवा कार्यक्रम के दौरान पानी की आपूर्ति जारी रहेगी।

● डोर-माउंटेड एचएमआई और पूरी तरह से पैरामीटरयुक्त वीएफडी को पंप कर्व डेटा, पीआईडी ​​दबाव नियंत्रण सेटिंग्स और उपयोगिता के मानक सुरक्षा थ्रेसहोल्ड के साथ फैक्ट्री-लोड किया गया था - स्थानीय ठेकेदारों को केवल मुख्य आपूर्ति, पंप मोटर और दबाव ट्रांसड्यूसर को जोड़कर प्रत्येक कैबिनेट को चालू करने में सक्षम बनाया गया था।

● प्रत्येक कैबिनेट में जीपीआरएस/4जी रिमोट मॉनिटरिंग मॉड्यूल परिचालन डेटा - प्रवाह, दबाव, ऊर्जा खपत, चलने के घंटे, अलार्म स्थिति - को सीधे उपयोगिता के केंद्रीय एससीएडीए प्लेटफॉर्म पर प्रसारित करते हैं।

महीन-निस्पंदन इंटेक और सनशेड कैनोपी के साथ IP55-रेटेड बाड़े धूल भरे, खुले पंप स्टेशन वातावरण के अनुकूल हैं।

तैनाती

बीस वीएफडी कैबिनेट (45 किलोवाट से 200 किलोवाट) का निर्माण किया गया, प्रत्येक में आउटपुट साइन फिल्टर, मैनुअल बाईपास, आईपी55 संलग्नक, जीपीआरएस रिमोट टेलीमेट्री और पूर्व-कॉन्फ़िगर पीआईडी ​​दबाव नियंत्रण था। अलमारियाँ पूर्ण, फ़ैक्टरी-परीक्षणित इकाइयों के रूप में भेजी गईं। स्थानीय विद्युत ठेकेदारों ने 10 महीने के कार्यक्रम के दौरान क्रम से अलमारियाँ स्थापित और चालू कीं। पहले तीन स्टेशनों के लिए निर्माता के इंजीनियरों द्वारा वीडियो लिंक के माध्यम से रिमोट कमीशनिंग सहायता प्रदान की गई थी; बाद के स्टेशनों को मानकीकृत दस्तावेज़ीकरण का उपयोग करके स्थानीय टीमों द्वारा स्वतंत्र रूप से चालू किया गया था।

परिणाम

पिछले थ्रॉटलिंग-वाल्व ऑपरेशन की तुलना में 20 आधुनिकीकृत स्टेशनों में ऊर्जा की खपत औसतन 32% कम हो गई, वीएफडी सिस्टम की मांग के अनुरूप पंप की गति से मेल खाती है।

पंप और पाइपवर्क के रखरखाव की लागत में काफी गिरावट आई: वॉटर हैमर की घटनाओं को समाप्त कर दिया गया, और सॉफ्ट-स्टार्ट रैंपिंग के माध्यम से पंप बेयरिंग और सील जीवन को बढ़ाया गया।

साइन फिल्टर विनिर्देश को मान्य करते हुए, 250 मीटर तक केबल रन वाले 20 स्टेशनों पर एक भी मोटर इन्सुलेशन विफलता नहीं हुई।

उपयोगिता की केंद्रीय संचालन टीम अब एक ही SCADA डैशबोर्ड से सभी 20 स्टेशनों की निगरानी करती है, किसी भी पंप ट्रिप या दबाव विचलन के लिए स्वचालित एसएमएस अलार्म प्राप्त करती है - जिससे प्रतिक्रियाशील साइट विज़िट 60% से अधिक कम हो जाती है।

पहले चरण की सफलता ने उपयोगिता को शेष 40 पंप स्टेशनों तक कार्यक्रम का विस्तार करने, समान वीएफडी कैबिनेट विनिर्देश पर मानकीकरण करने और पूरे नेटवर्क में समान रखरखाव प्रशिक्षण और स्पेयर पार्ट्स इन्वेंट्री को सक्षम करने के लिए प्रेरित किया है।
