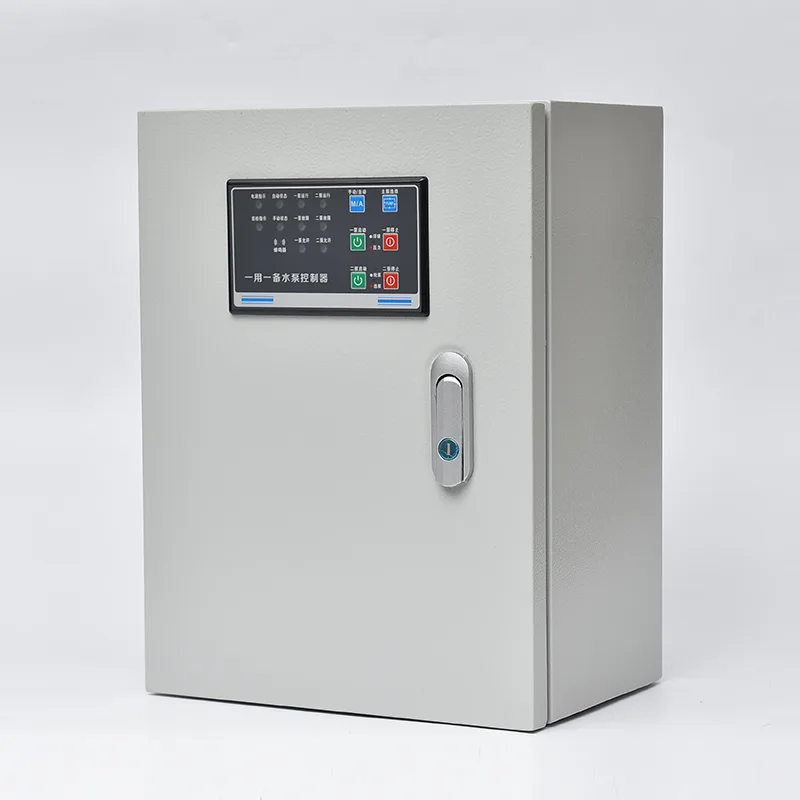

जल उपचार पंप नियंत्रण कक्ष

अग्रणी चीन निर्माता CSIVEI से गुणवत्तापूर्ण जल उपचार पंप नियंत्रण पैनल खरीदें। यह इनकमिंग सर्किट ब्रेकर, पंप कॉन्टैक्टर या सॉफ्ट स्टार्टर, ओवरलोड रिले, एक प्रोग्रामेबल लॉजिक कंट्रोलर या डेडिकेटेड पंप कंट्रोलर और लेवल सेंसर इंटरफेस को सिंगल फ्लोर-स्टैंडिंग या वॉल-माउंट एनक्लोजर में एकीकृत करता है। 380-480 वी तीन-चरण पर पावर रेटिंग 0.75 किलोवाट से 250 किलोवाट तक होती है। तरल स्तर का पता लगाने वाले फ्लोट स्विच, हाइड्रोस्टैटिक दबाव ट्रांसमीटर, या अल्ट्रासोनिक सेंसर से इनपुट स्वीकार करते हैं - नियंत्रक स्वचालित रूप से ड्यूटी पंप को शुरू करता है जैसे ही नाबदान भर जाता है, यदि प्रवाह एकल-पंप क्षमता से अधिक हो जाता है तो एक सहायक पंप लाता है, और यदि स्तर बढ़ता रहता है तो उच्च-स्तरीय अलार्म आउटपुट सक्रिय करता है। एक स्वचालित प्रत्यावर्तन फ़ंक्शन यांत्रिक घिसाव को संतुलित करते हुए, चलने के घंटों या प्रत्येक प्रारंभ चक्र के आधार पर लीड पंप की भूमिका को घुमाता है। प्रत्येक पंप सर्किट को ओवरलोड, शॉर्ट सर्किट, चरण हानि और चरण रिवर्सल के खिलाफ व्यक्तिगत रूप से संरक्षित किया जाता है। सीवेज ड्यूटी के लिए विशिष्ट अतिरिक्त सुरक्षा - जैसे सील रिसाव की निगरानी, ​​​​बेयरिंग तापमान की निगरानी, ​​​​और अंडरकरंट या ओवरलोड प्रोफाइलिंग के माध्यम से पंप रुकावट का पता लगाना - मोटर क्षति होने से पहले समस्याओं को पकड़ने के लिए एकीकृत किया गया है। दरवाजे पर लगा एचएमआई नाबदान स्तर, पंप की स्थिति, चलने के घंटे और खराबी का इतिहास प्रदर्शित करता है। मोडबस आरटीयू/टीसीपी या वैकल्पिक 4जी गेटवे के माध्यम से संचार दूरस्थ निगरानी और एससीएडीए एकीकरण को सक्षम बनाता है। बाड़े में बाहरी स्थापना के लिए एंटी-जंग पाउडर कोटिंग, रेटेड IP55 मानक या IP65 के साथ गैल्वनाइज्ड स्टील का उपयोग किया गया है।

आदर्श अनुप्रयोग

नगरपालिका सीवेज लिफ्ट स्टेशनों से लेकर औद्योगिक अपशिष्ट प्रबंधन तक, जल उपचार पंप नियंत्रण पैनल सबसे अधिक मांग वाले अपशिष्ट जल वातावरण के लिए स्वचालित, अप्राप्य पंप प्रबंधन प्रदान करता है।

नगरपालिका सीवेज लिफ्ट स्टेशन

शहरी सीवर नेटवर्क निचले संग्रहण बिंदुओं से अपशिष्ट जल को ग्रेविटी मेन या उपचार संयंत्रों में उठाने के लिए लिफ्ट स्टेशनों पर निर्भर करते हैं। नियंत्रण कक्ष गीले कुएं के विन्यास में एक से चार सबमर्सिबल पंपों का प्रबंधन करता है, दैनिक उपयोग के पैटर्न के साथ प्रवाह भिन्न होने पर स्वचालित रूप से पंप संचालन को समायोजित करता है। उच्च स्तरीय अलार्म आउटपुट केंद्रीय एससीएडीए अधिसूचना के लिए टेलीमेट्री सिस्टम से जुड़ते हैं, जबकि वैकल्पिक फ़ंक्शन स्थापित बेड़े में संतुलित पंप पहनने को सुनिश्चित करता है।

अपशिष्ट जल उपचार संयंत्रों

उपचार संयंत्रों के भीतर, पंप स्टेशन कच्चे सीवेज सेवन, प्राथमिक कीचड़ स्थानांतरण, सक्रिय कीचड़ की वापसी और उपचारित अपशिष्ट निर्वहन को संभालते हैं। पैनल प्रत्येक पंप सेट को स्वतंत्र रूप से प्रबंधित करता है, निरंतर-ड्यूटी अनुप्रयोगों में सबमर्सिबल मोटर की विफलता को रोकने के लिए सील रिसाव और असर तापमान के लिए एकीकृत निगरानी के साथ। SCADA संयंत्र के साथ संचार वास्तविक समय प्रवाह, ऊर्जा और दोष डेटा प्रदान करता है।

औद्योगिक बहिःस्राव एवं प्रक्रिया अपशिष्ट जल

खाद्य प्रसंस्करण, रसायन, कपड़ा और खनन कार्य उन विशेषताओं के साथ अपशिष्ट उत्पन्न करते हैं जो मानक पंप नियंत्रण को चुनौती देते हैं - संक्षारक तरल पदार्थ, उच्च ठोस सामग्री, ऊंचा तापमान, या रेशेदार सामग्री। पंप की रुकावट का शीघ्र पता लगाने के लिए पैनल की मोटर सुरक्षा प्रोफाइल को ट्यून किया जा सकता है, जिससे ऑपरेटर के हस्तक्षेप के लिए कॉल करने से पहले प्ररित करनेवाला बाधाओं को दूर करने के लिए एक स्वचालित रिवर्स-एंड-रीट्री चक्र शुरू किया जा सकता है।

वाणिज्यिक एवं आवासीय परिसर पंप स्टेशन

बड़े कार्यालय पार्क, शॉपिंग सेंटर और नगरपालिका सीवर ग्रेड के नीचे संचालित होने वाले मल्टी-टावर आवासीय विकास के लिए विश्वसनीय बेसमेंट नाबदान पंप नियंत्रण की आवश्यकता होती है। पैनल भवन प्रबंधन प्रणाली से जुड़े उच्च-स्तरीय अलार्म आउटपुट के साथ पूरी तरह से स्वचालित संचालन प्रदान करता है, जिससे कब्जे वाले स्थानों में सीवेज बैकअप का कोई जोखिम नहीं होता है। इसका कॉम्पैक्ट वॉल-माउंट कॉन्फ़िगरेशन वाणिज्यिक बेसमेंट की विशिष्ट सीमित प्लांट रूम जगह के लिए उपयुक्त है।

तूफानी जल एवं बाढ़ नियंत्रण पम्पिंग

भारी बारिश की घटनाओं के दौरान अपवाह का प्रबंधन करने वाले तूफानी जल स्टेशनों को लंबे समय तक निष्क्रिय रहने का सामना करना पड़ता है, जिसके बाद अचानक, तीव्र प्रवाह होता है। पैनल एक रेन-मोड सक्रियण योजना प्रदान करता है: जब रेन गेज या बढ़ते कुएं के स्तर से तूफान ट्रिगर प्राप्त होता है, तो सभी पंप प्राथमिकता-प्रारंभ अनुक्रम में प्रवेश करते हैं। विस्तारित स्टॉर्म पंपिंग के दौरान रैपिड-ड्यूटी अल्टरनेशन किसी भी एकल पंप को पूर्ण थर्मल लोड सहन करने से रोकता है।

दूरस्थ एवं अप्राप्य प्रतिष्ठान

ग्रामीण या बिखरे हुए स्थानों में सीवेज पंप स्टेशन पैनल की पूर्ण स्वचालन और दूरस्थ निगरानी क्षमता से लाभान्वित होते हैं। एक अंतर्निर्मित 4जी गेटवे या रेडियो टेलीमेट्री इंटरफ़ेस पंप की स्थिति, नाबदान स्तर और अलार्म डेटा को केंद्रीय परिचालन केंद्र में भेजता है। ऑपरेटर अलार्म को स्वीकार कर सकते हैं और यात्राओं को दूर से रीसेट कर सकते हैं, जिससे सैकड़ों किलोमीटर दूर स्थित स्टेशनों पर साइट विजिट की लागत और देरी में भारी कमी आ सकती है।

तकनीकी गहरा गोता

जल उपचार पंप नियंत्रण पैनल स्तर-आधारित पंप अनुक्रमण, सीवेज-ड्यूटी-विशिष्ट मोटर सुरक्षा, और मजबूत पर्यावरणीय सख्तता को एक फैक्ट्री-परीक्षणित असेंबली में जोड़ता है।

स्तर का पता लगाना और पंप अनुक्रमण

नियंत्रक फ्लोट स्विच (अलग-अलग, आमतौर पर चार स्तर: स्टॉप, लीड पंप स्टार्ट, लैग पंप स्टार्ट, हाई अलार्म) से एक या एकाधिक स्तर के सिग्नल या हाइड्रोस्टैटिक दबाव ट्रांसमीटर या अल्ट्रासोनिक सेंसर से निरंतर 4-20 एमए एनालॉग इनपुट स्वीकार करता है। जब नाबदान का स्तर लीड स्टार्ट बिंदु तक बढ़ जाता है, तो ड्यूटी पंप शुरू हो जाता है। यदि अंतर्वाह एकल-पंप डिस्चार्ज दर से अधिक हो जाता है और स्तर लैग प्रारंभ बिंदु तक बढ़ता रहता है, तो नियंत्रक एक सहायक पंप शुरू करता है। जब स्तर स्टॉप पॉइंट तक गिर जाता है, तो सभी पंप बंद हो जाते हैं। यदि नाबदान एक महत्वपूर्ण सीमा तक पहुँच जाता है तो उच्च-स्तरीय अलार्म चालू हो जाता है - जो पंपिंग क्षमता से अधिक प्रवाह या पंप की विफलता का संकेत देता है - और यह संकेत टेलीमेट्री सिस्टम को प्राथमिकता अलार्म के रूप में प्रेषित किया जाता है। एक कॉन्फ़िगर करने योग्य रन-ऑन टाइमर, डिस्चार्ज लाइन को साफ़ करने के लिए स्टॉप पॉइंट तक पहुंचने के बाद पंपों को थोड़े समय के लिए चालू रखता है, जिससे ठोस पदार्थ जमा होने से बच जाते हैं।

स्वचालित प्रत्यावर्तन और कर्तव्य प्रबंधन

नियंत्रक प्रत्येक पंप चक्र पर या कॉन्फ़िगर करने योग्य रन-घंटे के आधार पर लीड पंप पदनाम को वैकल्पिक करता है। परिवर्तन स्टॉप पॉइंट पर होता है - वर्तमान चक्र पूरा होने के बाद, क्रम में अगला पंप लीड बन जाता है। यदि संचालन के दौरान लीड पंप शुरू होने में विफल रहता है या ट्रिप हो जाता है, तो नियंत्रक स्वचालित रूप से अगले उपलब्ध पंप को लीड के रूप में नामित करता है और दोषपूर्ण पंप को लॉक करते हुए और अलार्म उत्पन्न करते हुए इसे तुरंत शुरू करता है। यह स्वचालित परिवर्तन ऑपरेटर के हस्तक्षेप के बिना निरंतर स्टेशन संचालन सुनिश्चित करता है।

सीवेज-विशिष्ट मोटर सुरक्षा

मानक अधिभार और शॉर्ट-सर्किट सुरक्षा से परे, पैनल में सबमर्सिबल सीवेज पंपों की विफलता मोड के अनुरूप सुरक्षा शामिल है। सील रिसाव का पता लगाने के लिए पंप के तेल कक्ष या सील गुहा में एक चालकता सेंसर का उपयोग किया जाता है। यदि पानी के प्रवेश का पता चलता है, तो पैनल एक अलार्म बजाता है - मोटर वाइंडिंग से समझौता होने से पहले रखरखाव शेड्यूल की अनुमति देता है - और यदि रिसाव एक महत्वपूर्ण सीमा तक पहुंचता है तो पंप को ट्रिप करने के लिए कॉन्फ़िगर किया जा सकता है। असर तापमान की निगरानी पंप मोटर में एम्बेडेड पीटीसी थर्मिस्टर या पीटी100 इनपुट को स्वीकार करती है। अत्यधिक तापमान गंभीरता के आधार पर या तो अलार्म या ट्रिप ट्रिगर कर देता है। पंप अवरोध संरक्षण मोटर वर्तमान प्रोफाइलिंग का उपयोग करता है: यदि नियंत्रक सामान्य ऑपरेटिंग बैंड के नीचे वर्तमान में अचानक गिरावट देखता है, जो अवरुद्ध या खराब प्ररित करनेवाला चलने वाली रोशनी का संकेत देता है, तो यह अलार्म बजने से पहले एक कॉन्फ़िगर करने योग्य रिवर्स-एंड-रिट्री चक्र (एक या अधिक छोटी रिवर्स-दिशा रुकावट को दूर करने के लिए चलता है) शुरू करता है।

आरंभ करने के तरीके

पैनल पंप मोटर के आकार और साइट आपूर्ति बाधाओं के अनुसार शुरुआती विधि से मेल खाता है। डायरेक्ट-ऑन-लाइन स्टार्टिंग लगभग 7.5 किलोवाट तक के छोटे पंपों के लिए उपयुक्त है। स्टार-डेल्टा शुरू होने से मध्यम-शक्ति पंपों के लिए दबाव कम हो जाता है। सॉफ्ट स्टार्टर बड़े पंपों के लिए निर्दिष्ट किए जाते हैं जहां आपूर्ति वोल्टेज गिरावट को नियंत्रित किया जाना चाहिए और अचानक शुरू होने से चेक वाल्व स्लैम से बचा जाना चाहिए। वीएफडी का उपयोग वहां किया जाता है जहां परिवर्तनीय-गति संचालन की आवश्यकता होती है - उदाहरण के लिए, निश्चित ऑन-ऑफ बिंदुओं के बीच साइकिल चलाने के बजाय लगातार गीले-कुएं स्तर को बनाए रखने के लिए पंप की गति को प्रवाह से मेल करना।

नियंत्रण शक्ति और सुरक्षा

एक समर्पित नियंत्रण ट्रांसफार्मर नियंत्रक, एचएमआई, सेंसर और अलार्म सर्किट के लिए 24 वीएसी या 24 वीडीसी की आपूर्ति करता है - मोटर पावर पथ से पूरी तरह से अलग। पैनल दरवाजे पर आपातकालीन स्टॉप पुशबटन यांत्रिक रूप से पंप शक्ति को अलग करते हैं। एक बाहरी सुरक्षा इंटरलॉक लूप गीले-वेल गैस का पता लगाने, पंप स्टेशन के प्रवेश पर दरवाजे के इंटरलॉक और किसी भी अपस्ट्रीम उपकरण से थर्मल सुरक्षा से इनपुट स्वीकार करता है।

एचएमआई और ऑपरेटर इंटरफ़ेस

डोर-माउंटेड टेक्स्ट डिस्प्ले या रंगीन टचस्क्रीन वास्तविक समय नाबदान स्तर, पंप स्थिति, चलने के घंटे, प्रारंभ गिनती, मोटर वर्तमान और समय-मुद्रांकित गलती इतिहास के साथ सक्रिय अलार्म प्रदान करता है। इंटरफ़ेस रखरखाव के लिए मैन्युअल पंप नियंत्रण का समर्थन करता है, आकस्मिक मैन्युअल लॉकआउट को रोकने के लिए कॉन्फ़िगर करने योग्य टाइमआउट के बाद ऑटो-पुनर्स्थापना के साथ। पैरामीटर समायोजन - लेवल सेटपॉइंट, रन-ऑन टाइमर, अल्टरनेशन मोड - पासवर्ड से सुरक्षित है।

दूरस्थ निगरानी

मानक आरएस485 मोडबस आरटीयू पंप स्टेशन टेलीमेट्री इकाइयों से जुड़ता है। एक वैकल्पिक 4जी या ईथरनेट क्लाउड गेटवे पंप स्थिति, स्तर डेटा, ऊर्जा खपत और अलार्म पुश सूचनाओं तक सीधे वेब और स्मार्टफोन पहुंच प्रदान करता है। प्रत्येक पंप की खराबी और सामान्य उच्च-स्तरीय स्थिति के लिए एक ड्राई कॉन्टैक्ट अलार्म आउटपुट आमतौर पर किसी भी नेटवर्क-आधारित अलार्म की तुलना में प्राथमिकता के रूप में टेलीमेट्री सिस्टम से जुड़ा होता है।

संलग्नक और संक्षारण संरक्षण

सीवेज पंप स्टेशन एक संक्षारक वातावरण प्रस्तुत करते हैं - हाइड्रोजन सल्फाइड, आर्द्रता और कुछ मामलों में रासायनिक वाष्प। बाड़े को रासायनिक प्रतिरोधी पाउडर कोट फिनिश के साथ गैल्वनाइज्ड स्टील से बनाया गया है। IP55 मानक है; संपीड़न ग्रंथियों के माध्यम से सीलबंद केबल प्रविष्टि के साथ IP65 बाहरी या खुले प्रतिष्ठानों के लिए निर्दिष्ट है। वेंटिलेशन फ़िल्टर सक्रिय कार्बन मीडिया का उपयोग करते हैं जहां H₂S एक्सपोज़र महत्वपूर्ण है। सभी आंतरिक मेटलवर्क प्लेटेड या स्टेनलेस स्टील से बने होते हैं, और पीसीबी को नमी और संक्षारक गैसों के खिलाफ अनुरूप रूप से लेपित किया जाता है।

अक्सर पूछे जाने वाले प्रश्नों

Q1: पैनल किस स्तर के सेंसर स्वीकार कर सकता है, और यह कितने स्तरों को नियंत्रित करता है?

पैनल फ्लोट स्विच (आमतौर पर चार अलग स्तर), हाइड्रोस्टैटिक दबाव ट्रांसमीटर (4-20 एमए), या अल्ट्रासोनिक सेंसर स्वीकार करता है। असतत फ़्लोट्स के साथ, नियंत्रण स्तर स्टॉप, लीड पंप स्टार्ट, लैग पंप स्टार्ट और हाई अलार्म हैं। एक एनालॉग सेंसर के साथ, इन सेटपॉइंट्स को सीधे नियंत्रक में प्रोग्राम किया जाता है, जो अधिक लचीलापन और दूरस्थ समायोजन प्रदान करता है।

Q2: पैनल चिथड़ों और ठोस पदार्थों से पंप की रुकावट को कैसे संभालता है?

नियंत्रक लगातार मोटर करंट की निगरानी करता है। यदि करंट सामान्य पंपिंग बैंड से काफी नीचे चला जाता है, तो नियंत्रक एक संभावित रुकावट की पहचान करता है और एक स्वचालित रिवर्स-एंड-रीट्री अनुक्रम शुरू करता है। रुकावट को दूर करने के लिए पंप को कुछ देर के लिए उल्टा चलाया जाता है, फिर आगे की ओर चालू किया जाता है। यदि प्रयास सफल होता है और करंट सामान्य हो जाता है, तो ऑपरेशन जारी रहता है। यदि प्रयासों की कॉन्फ़िगर संख्या के बाद भी रुकावट बनी रहती है, तो पंप लॉक हो जाता है और एक अलार्म उत्पन्न होता है।

Q3: यदि ऑपरेशन के दौरान ड्यूटी पंप विफल हो जाए तो क्या होगा?

नियंत्रक तुरंत विफल पंप को अनुपलब्ध के रूप में नामित करता है, रोटेशन अनुक्रम में अगले उपलब्ध पंप का चयन करता है, इसे शुरू करता है, और एक गलती अलार्म उठाता है। यह स्वचालित परिवर्तन सुनिश्चित करता है कि पम्पिंग बिना किसी देरी के जारी रहे। जब तक अलार्म का पता नहीं चलता और खराबी दूर नहीं हो जाती, तब तक दोषपूर्ण पंप बंद रहता है।

Q4: अल्टरनेशन कैसे काम करता है, और क्या मैं इसे रन-ऑवर आधारित रोटेशन पर सेट कर सकता हूँ?

प्रत्येक पूर्ण पंप चक्र के बाद, या कॉन्फ़िगर करने योग्य रन-घंटे सीमा पर कौन सा पंप लीड के रूप में कार्य करता है, इसका विकल्प बदलता है। रन-घंटे-आधारित रोटेशन सभी पंपों में यांत्रिक टूट-फूट और सील जीवन को बराबर करता है। नाबदान खाली होने पर स्टॉप पॉइंट पर अल्टरनेशन होता है, इसलिए चेंजओवर के दौरान उच्च-स्तरीय घटनाओं का कोई जोखिम नहीं होता है।

Q5: कौन से संचार और रिमोट अलार्म विकल्प शामिल हैं?

पैनल प्रदान करता है: सामान्य अलार्म, उच्च-स्तरीय अलार्म और व्यक्तिगत पंप दोष (हार्डवायर्ड टेलीमेट्री कनेक्शन के लिए) के लिए वोल्ट-मुक्त रिले संपर्क; स्थानीय SCADA या RTU एकीकरण के लिए मानक के रूप में RS485 मॉडबस RTU; और पुश नोटिफिकेशन अलार्म के साथ वेब ब्राउज़र या स्मार्टफोन ऐप के माध्यम से सीधे रिमोट एक्सेस के लिए वैकल्पिक 4जी क्लाउड गेटवे।

Q6: क्या पैनल बैकअप जनरेटर पर चल सकता है?

हाँ। पैनल की पंप सीक्वेंसिंग और सॉफ्ट स्टार्टर या स्टार-डेल्टा स्टार्टर इनरश करंट को सीमित करते हैं, जिससे जनरेटर अपनी क्षमता के भीतर पंप शुरू करने में सक्षम होता है। एक वैकल्पिक जनरेटर इनपुट सिग्नल बैकअप पावर पर एक साथ चलने की अनुमति वाले पंपों की संख्या को कम कर सकता है, जिससे जनरेटर ओवरलोड को रोका जा सकता है।

Q7: पैनल को किस रखरखाव की आवश्यकता है?

दरवाजे की सील, वेंटिलेशन फिल्टर और आंतरिक स्थिति का मासिक दृश्य निरीक्षण। बिजली समाप्ति और संपर्ककर्ता की स्थिति की त्रैमासिक जाँच। स्तरीय इनपुट, उच्च स्तरीय अलार्म, वैकल्पिक तर्क और सुरक्षा उपकरणों का वार्षिक कार्यात्मक परीक्षण। आक्रामक वातावरण में पैनल के संक्षारण संरक्षण उपायों का सालाना निरीक्षण किया जाना चाहिए। संपर्ककर्ता प्राथमिक सेवा योग्य वस्तु हैं, प्रतिस्थापन अंतराल पंप चक्र आवृत्ति पर निर्भर करते हैं।

एक क्षेत्रीय सीवेज नेटवर्क - लिफ्ट स्टेशन नियंत्रण उन्नयन

पृष्ठभूमि

यूनाइटेड किंगडम में एक क्षेत्रीय जल प्राधिकरण ने ग्रामीण और उपनगरीय क्षेत्रों में 40 से अधिक सीवेज लिफ्ट स्टेशन संचालित किए, छोटे समुदायों से अपशिष्ट जल एकत्र किया और इसे केंद्रीकृत उपचार कार्यों में पंप किया। कई स्टेशन 15 से 25 वर्ष पुराने थे, जिनमें बुनियादी फ्लोट-स्विच रिले लॉजिक का उपयोग कर पुराने नियंत्रण पैनल थे। प्राधिकरण को पंप रुकावटों और विफलताओं के लिए बढ़ती कॉल-आउट लागत, निर्धारित निरीक्षणों के बीच स्टेशन की स्थिति में दृश्यता की कमी और प्रतिस्थापन भागों की सोर्सिंग में बढ़ती कठिनाई का सामना करना पड़ा।

चुनौती

मौजूदा रिले-आधारित पैनलों ने कोई रिमोट मॉनिटरिंग नहीं की, कोई पंप रुकावट का पता नहीं लगाया, और कोई स्वचालित विकल्प नहीं दिया - प्रत्येक स्टेशन मैन्युअल-ड्यूटी स्टैंडबाय के साथ एक एकल पंप चलाता था, जिसे बदलने के लिए भौतिक यात्रा की आवश्यकता होती थी। ड्यूटी पंप पर रुकावट की घटनाओं का तब तक पता नहीं चला जब तक कि स्टैंडबाय पंप भी सतर्क नहीं हो गया, जिसके परिणामस्वरूप आपातकालीन कॉल-आउट और कभी-कभी सीवेज फैल गया। स्टेशन 1,500 वर्ग किलोमीटर में फैले हुए थे, जिससे प्रतिक्रियाशील रखरखाव धीमा और महंगा दोनों हो गया।

जब प्राधिकरण ने एक नियंत्रण प्रणाली के उन्नयन की योजना बनाई, तो नए पैनलों को नागरिक संशोधनों के बिना मौजूदा जमीन के कियोस्क के भीतर फिट होना था, मौजूदा फ्लोट स्विच और नए अल्ट्रासोनिक स्तर सेंसर दोनों के साथ इंटरफेस करना था, और प्राधिकरण के मौजूदा टेलीमेट्री नेटवर्क के माध्यम से संचार करना था - यूएचएफ रेडियो और जीपीआरएस का मिश्रण जिसके लिए मॉडबस डेटा के साथ सरल ड्राई-कॉन्टैक्ट अलार्म आउटपुट की आवश्यकता होती थी। विनिर्देश में स्वचालित परिवर्तन, रुकावट का पता लगाने और सील रिसाव की निगरानी की भी आवश्यकता होती है।

जल उपचार पंप नियंत्रण कक्ष क्यों?

फ़ैक्टरी-इंजीनियर्ड पैनल समाधान ने एक ही पैकेज में हर आवश्यकता को संबोधित किया। किसी भी संरचनात्मक कार्य से बचते हुए, कियोस्क बैकप्लेन के सटीक बढ़ते आयामों के अनुसार पैनल बनाए गए थे। नियंत्रक ने मौजूदा फ्लोट स्विच इनपुट और नए अल्ट्रासोनिक 4-20 एमए सिग्नल दोनों को स्वीकार कर लिया, जिससे स्टेशनों को धीरे-धीरे अपग्रेड किया जा सका।

पंप रुकावट का पता लगाना निर्णायक साबित हुआ। तीन स्टेशनों पर शुरुआती परीक्षणों से पता चला कि कई रुकावट कॉल-आउट वास्तव में रुक-रुक कर होने वाली रुकावटें थीं जो खुद ही ठीक हो गईं - पैनल के स्वचालित रिवर्स-एंड-रिट्री अनुक्रम ने ऑपरेटर के हस्तक्षेप के बिना इन्हें हल कर दिया। केवल लगातार रुकावटों से ही अलार्म बजता है। सील रिसाव की निगरानी ने कमीशनिंग के दौरान दो पंपों में नमी के प्रवेश का पता लगाया, जिससे पंपों को नियमित सेवा में तैनात करने से पहले प्री-एम्प्टिव बियरिंग प्रतिस्थापन की अनुमति मिल गई।

अलार्म आउटपुट को प्राधिकरण के मौजूदा यूएचएफ टेलीमेट्री आउटस्टेशन के साथ सीधे इंटरफेस करने के लिए कॉन्फ़िगर किया गया था। एससीएडीए टीम के लिए उपलब्ध मोडबस डेटा के साथ, प्राधिकरण को सरल गलती अधिसूचना और विस्तृत स्टेशन विश्लेषण दोनों प्राप्त हुए।

तैनाती

दोहरे पंप स्टेशनों (1.5 किलोवाट से 15 किलोवाट) के लिए कॉन्फ़िगर किए गए चालीस पूर्वनिर्मित पैनल, चार महीनों में निर्मित और परीक्षण किए गए और एक मानकीकृत कमीशनिंग प्रक्रिया के बाद प्राधिकरण की विद्युत टीम द्वारा स्थापित किए गए। पैनलों में 7.5 किलोवाट और उससे ऊपर के पंपों पर सॉफ्ट स्टार्टर, सील रिसाव और असर तापमान निगरानी इनपुट, रुकावट का पता लगाने वाले तर्क और फ्लोट और अल्ट्रासोनिक स्तर की अनुकूलता दोनों शामिल थे। चरणबद्ध रोलआउट में प्रति माह छह स्टेशनों को अपग्रेड किया गया, पूरे नेटवर्क को आठ महीने से कम समय में पूरा किया गया।

परिणाम

●  पहले वर्ष के भीतर आपातकालीन पंप कॉल-आउट में लगभग 60% की कमी आई, जो स्वचालित रिवर्स-एंड-रिट्री क्लीयरिंग मामूली रुकावटों और सील रिसाव निगरानी से प्रारंभिक चेतावनी द्वारा नियोजित रखरखाव की अनुमति देता है।

●  पंप अल्टरनेशन ने अधिकांश स्टेशनों पर पहली बार ड्यूटी और स्टैंडबाय पंपों पर चलने के घंटों को संतुलित किया, यांत्रिक सील और बीयरिंग सेवा अंतराल को बढ़ाया।

● SCADA टीम ने साप्ताहिक भौतिक निरीक्षणों पर पिछली निर्भरता को प्रतिस्थापित करते हुए, सभी 40 स्टेशनों पर नाबदान स्तर, पंप स्थिति और चलने के घंटों की वास्तविक समय दृश्यता प्राप्त की।

● ऑपरेटरों ने बताया कि सभी स्टेशनों पर मानकीकृत पैनल लेआउट ने गलती खोजने को नाटकीय रूप से सरल बना दिया, क्योंकि प्रत्येक तकनीशियन को ठीक-ठीक पता था कि प्रत्येक घटक और टर्मिनल कहाँ स्थित है।

●  प्राधिकरण ने तब से नेटवर्क विस्तार कार्यक्रम में अन्य 15 स्टेशनों के लिए समान पैनल विनिर्देश को अपनाया है।
